SVENSSON INDUSTRIAL FORCE R750 [11/35] Шаг 3
![SVENSSON INDUSTRIAL FORCE R750 [11/35] Шаг 3](/views2/1548256/page11/bgb.png)
ШАГ 3

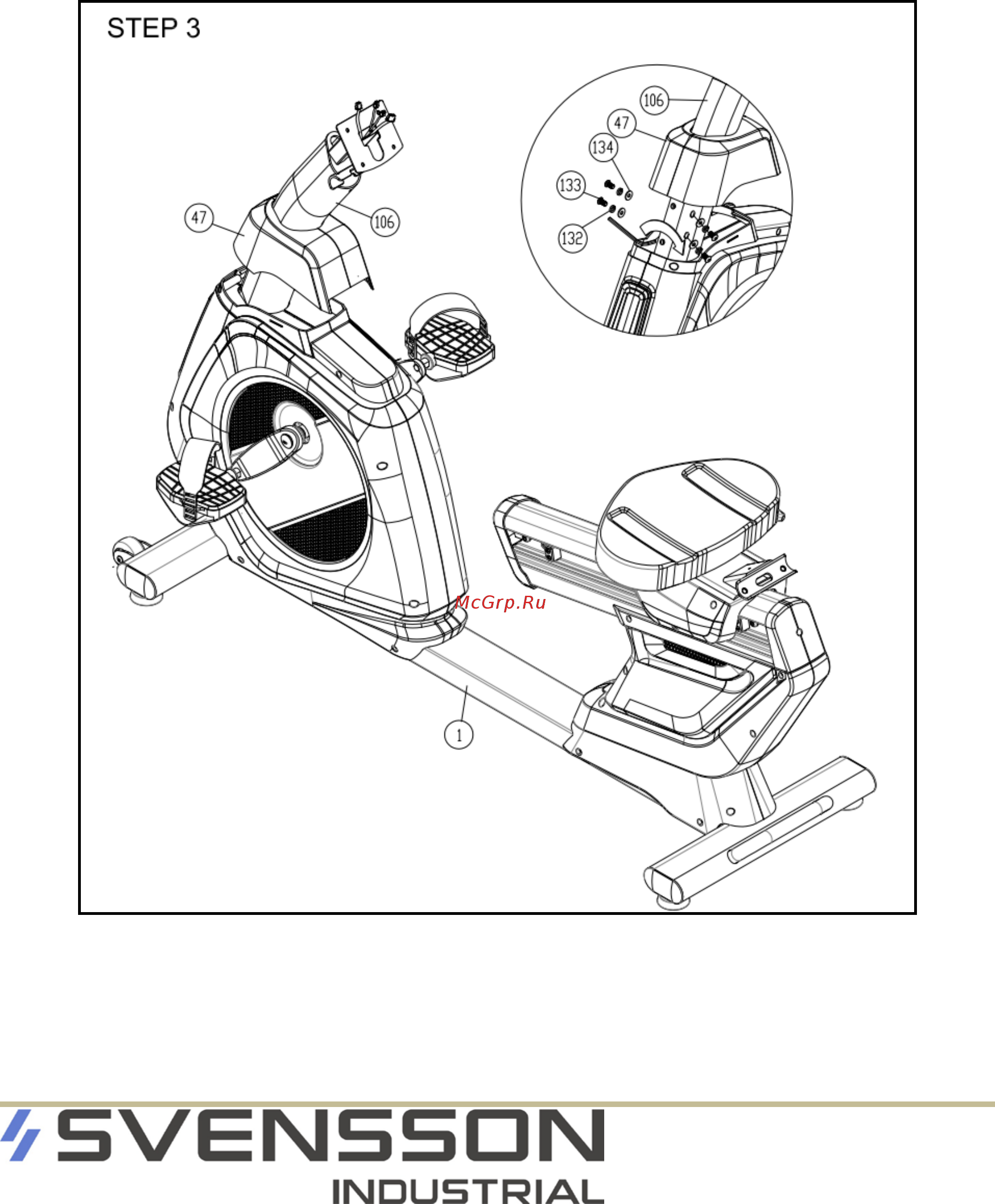

Поднимите кожух стойки консоли № 47, вставьте ключ в отверстия, как показано на рисунке.
Затяните 2 болта М10, чтобы правильно закрепить стойку консоли, как показано на рисунке. При
помощи болта № 133, пружинной шайбы № 132 и шайбы № 134 закрепите стойку консоли № 106
на основной раме № 1.
