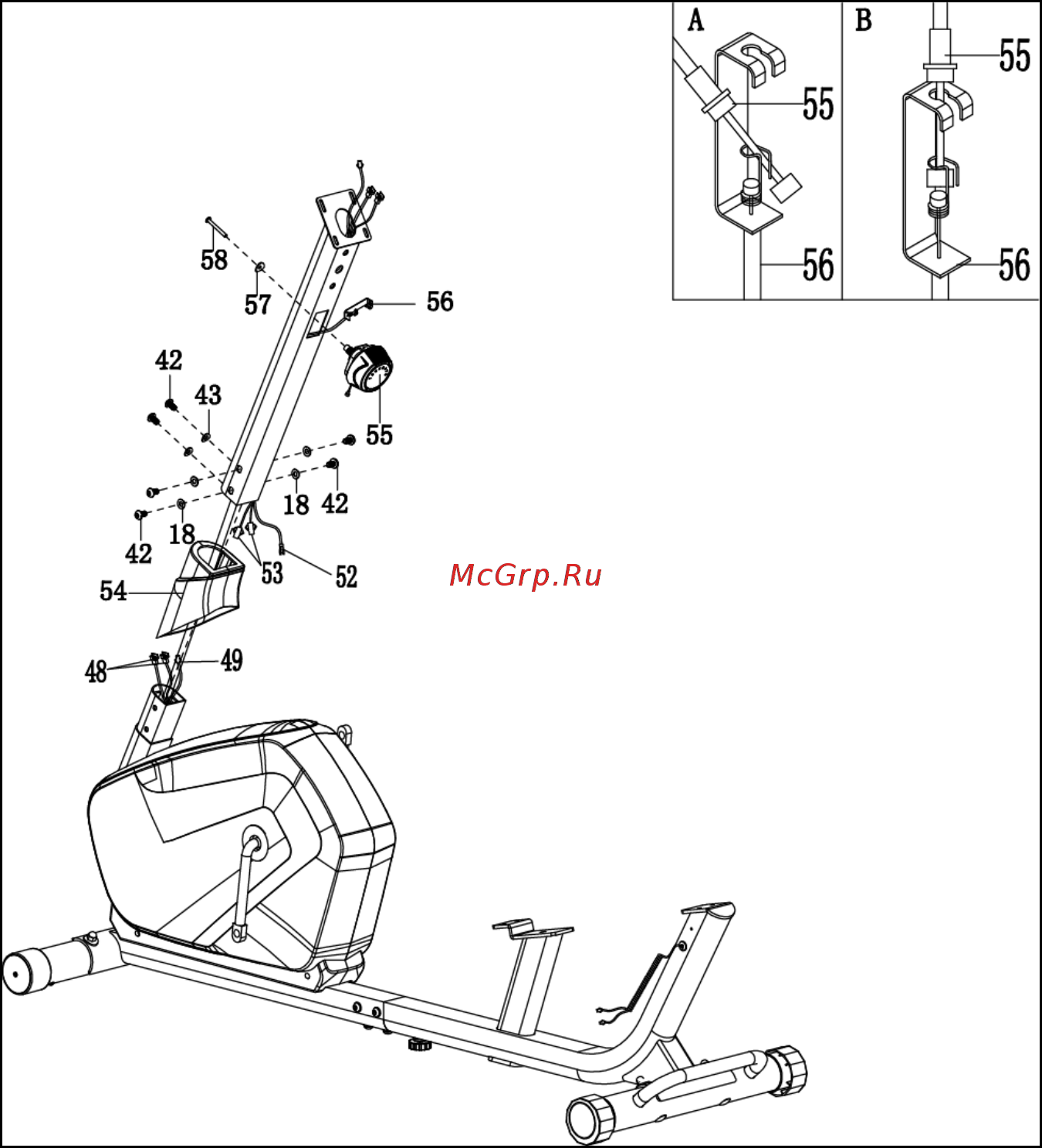

Шаг 2

Снимите шесть болтов M8x15 (42), две пружинные шайбы Ø8xØ16x1.5 (43) и четыре

шайбы Ø8xØ16x1.5 (18) с передней основной рамы (1). Снимите болты с помощью

шестигранного ключа S6. Протяните тросик регулировки нагрузки (56) через нижнее

отверстие в четырехугольное отверстие стойки консоли (3). Подключите кабель

пульсомеров B (48) и кабель беспроводного датчика (49) от передней основной рамы (1) к

проводу пульсомеров стойки консоли С (53) и кабель стойки консоли (52). Вставьте стойку

консоли (3) на трубу передней основной рамы (1) и закрепите шести болтами M8x15 (42),

двумя пружинными шайбами Ø8xØ16x1.5 (43) и четырьмя шайбами Ø8xØ16x1.5, которые

были ранее сняты. Затяните болты с помощью шестигранного ключа S6. Затем поместите

крышку стойки консоли (54) в место крепления стойки консоли (3).

Снимите с регулятора нагрузки (55) шайбу Ø5xØ15x1.0 (57) и болт M5x50 (58). Соедините

между собой регулятор нагрузки (55) и тросик регулировки нагрузки (56), как показано на

рисунке. Установите регулятор нагрузки (55) в четырехугольное отверстие стойки консоли

(3) и закрепите его там при помощи шайбы Ø5xØ15x1.0 (57) и болта M5x50 (58).
