APPLEGATE H22 M [9/24] Сборка оборудования

Сборка оборудования

ВНИМАНИЕ! Во время крепления винтов и болтов не следует их сильно

затягивать. Это необходимо сделать в конце сборки.

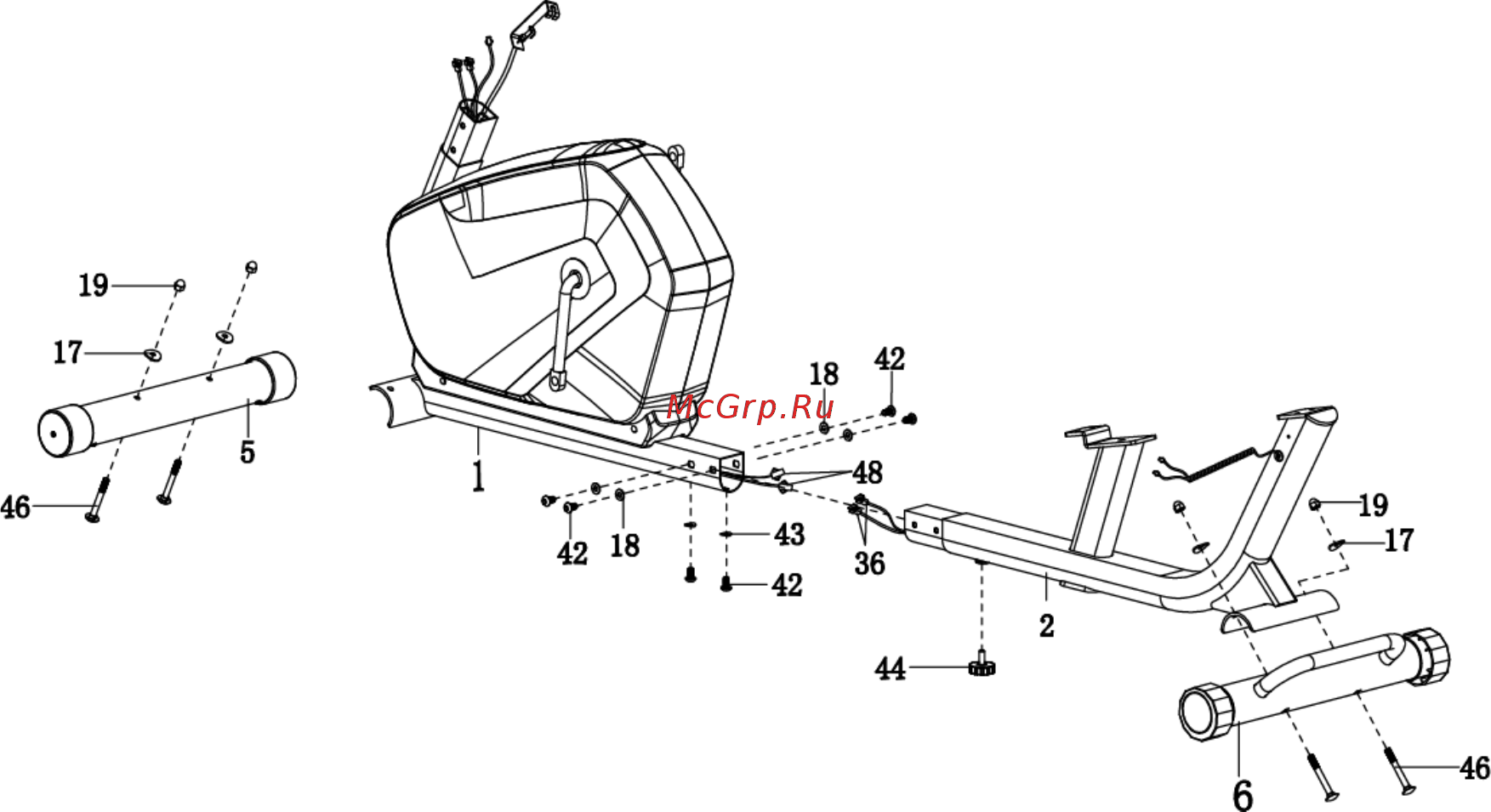

Шаг 1

а. Установка передней и задней основной рамы.

Снимите шесть болтов M8x15 (42), две пружинные шайбы Ø8xØ16x1.5 (43) и четыре

шайбы Ø8xØ16x1.5 (18) с передней основной рамы (1). Вывернуть болты с помощью

шестигранного ключа S6. Подключите кабели пульсомеров A (36) от передней основной

рамы (1) к кабелю B (48) основной рамы (2). Прикрепите переднюю основную раму (1) к

задней основной раме (2) с помощью шести болтов M8x15 (42), двух пружинных шайб

Ø8xØ16x1,5 (43) и четырех шайб Ø8xØ16x1,5 (18) от передней основной рамы (1),

которые были ранее сняты. Затяните болты с помощью шестигранного ключа S6.

б. Установка передних и задних стабилизаторов.

Установите передний стабилизатор (5) перед передней основной рамой (1) и выровняйте

отверстия для болтов. Прикрепите передний стабилизатор (5) к передней основной раме

(1) двумя большими шайбами Ø8xØ20x1.5 (17), двумя болтами M8x70 (46) и двумя

гайками M8 (19). Установите задний стабилизатор (6) за заднюю основную раму (2) и

выровняйте отверстия для болтов. Прикрепите задний стабилизатор (9) к задней

основной раме (2) двумя большими шайбами Ø8xØ20x1.5 (17), двумя болтами M8x70 (46)

и двумя гайками M8 (19).
