Шаг 8

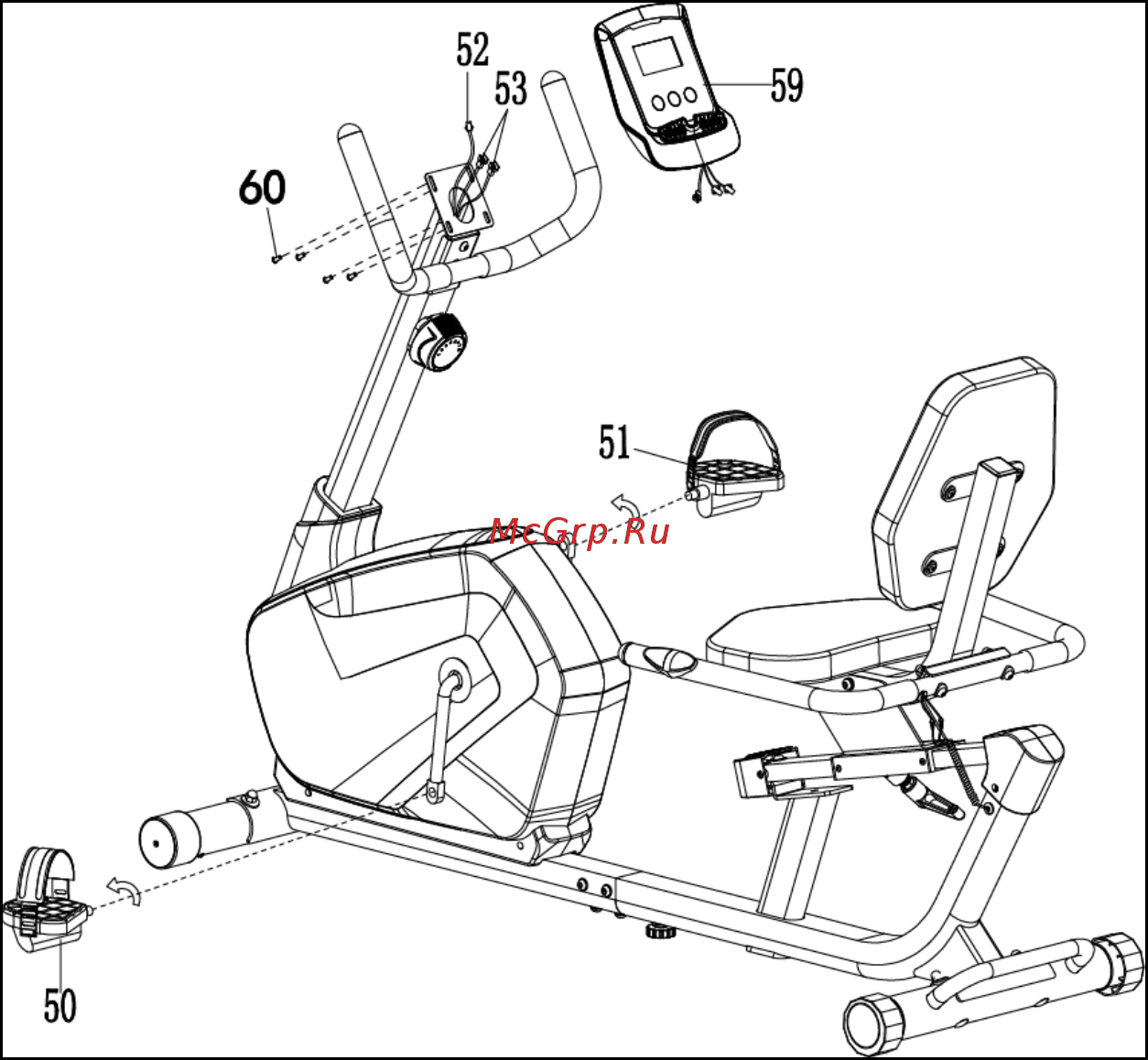

а. Установка консоли.

Снимите четыре болта M5x10 мм (60) с консоли (59). Выверните болты с помощью

отвертки. Подключите провод стойки консоли (52) и кабели пульсомеров стойки консоли

C (53) к проводам, которые есть в консоли (59). Вставьте провода в стойку консоли (3).

Закрепите консоль (59) на верхней части стойки консоли (3) с помощью четырех болтов

M5x10 мм (60), которые были ранее сняты. Затяните болты с помощью отвертки.

b. Установка левой и правой педалей.

Внимание!

Шатуны, педали, педальные оси и педальные ремни отмечены «R» для

правой и «L» для левой сторон соответственно.

Вставьте ось левой педали (50) в резьбовое отверстие в левом шатуне (77). Поверните

ось педали рукой в направлении против часовой стрелки до упора.

Вставить ось правой педали (51) в резьбовое отверстие в правом шатуне (77). Поверните

ось педали рукой по часовой стрелке до упора.

СБОРКА ЗАВЕРШЕНА
