Объѐм воды, измеренный счѐтчиком, определяют по показаниям роликового и

стрелочных указателей. Наибольшее значение роликового указателя счѐтного

механизма указано в таблице 1 п. 5 технических характеристик.

При заказе счѐтчиков должно быть указано:

 условное обозначение счѐтчика;

 значение номинального диаметра;

 обозначение технических условий.

Пример записи счѐтчика при его заказе и в другой продукции, в которой он

может быть применен:

 Для счѐтчика холодной воды с условным диаметром 50 мм со счѐтным

механизмом с роликовым индикатором - ВСХН-50 ТУ 4213-201-18151455-2014

 Для счѐтчика горячей воды с условным диаметром 50 мм со счѐтным

механизмом с роликовым индикатором - ВСГН-50 ТУ 4213-201-18151455-2014.

 Для счѐтчика горячей воды с условным диаметром 50 мм со счѐтным

механизмом с магнитоуправляемым контактом и роликовым индикатором -

ВСТН-50 ТУ 4213-201-18151455-2014.

На счѐтном механизме или корпусе счѐтчика имеется наклейка со штрих-

кодом. Цифры на штрих-коде применяются только для внутренних целей и не

используются для обозначения кода по принятым международным стандартам.

Объѐм воды, измеренный счѐтчиком, определяют по показаниям роликового и

стрелочных указателей. Роликовый указатель («окошечки») показывает измеренный

объѐм в целых числах метров кубических, стрелочные указатели – доли метров

кубических

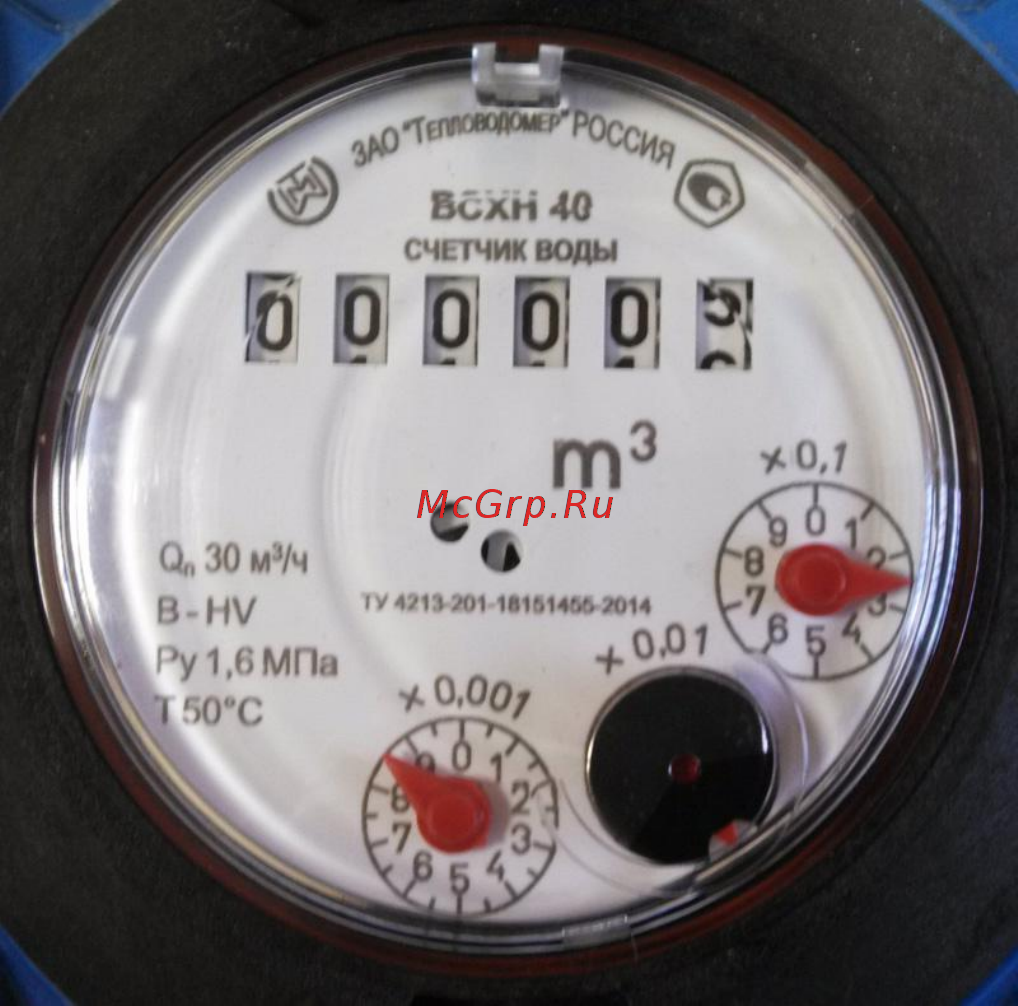

Рисунок 1. Пример снятия показаний со счѐтчика воды.

На рисунке 1 показан счѐтный механизм счѐтчика воды ВСХН-40. Показания

роликового индикатора составляют – 000005, первого стрелочного указателя – 2

(2×0,1) m

, второго стрелочного указателя – 4 (4×0,01) m

, третьего стрелочного

указателя – 8,5 (8,5×0,001) m

. Измеренный объѐм равен 5,2485 м
