Тепловодомер ВСХД-15-02 (80ММ) IP68 [2/2] Образец

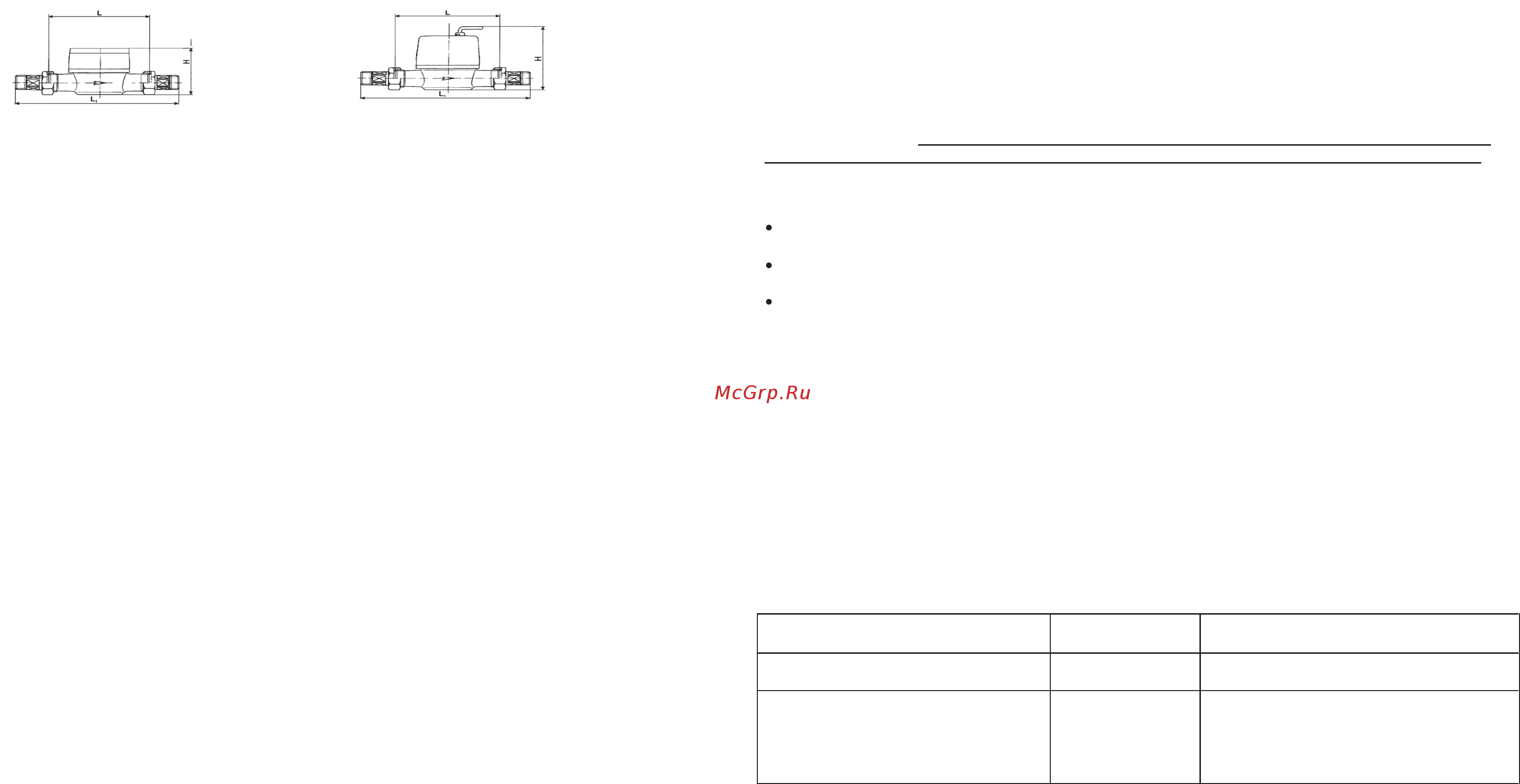

2.2 Технические характеристики магнитоуправляемого контакта:

- максимально коммутируемое напряжение, В - 50;

- максимально коммутируемый ток через контакт, мА - 100;

- частота замыкания контакта, Гц, не более - 1.

2.3 Пределы допускаемой относительной погрешности счетчиков не должны превышать:

± 5 % в диапазоне расходов от Qmin до Qt (исключая);

± 2 % в диапазоне расходов от Qt до Qmax (включая).

3 КОМПЛЕКТНОСТЬ

В комплект поставки входят:

- счетчик воды -1 шт.

- паспорт -1 шт.

- упаковка - 1 шт.

Присоединители для счетчиков воды DN 15; 20 (ниппель – 2 шт., гайка накидная – 2 шт., прокладка – 2 шт.)

в комплект поставки не входят и компл

ектуются по отдельному заказу.

+50

0

Счетчики типов:

- ВСХ, ВСХд размещаются на трубопроводах холодной воды, на вводах в здания или в отдельные

помещения;

- ВСГ, ВСГд, ВСТ размещаются на трубопроводах горячей воды, на вводах в здания или в отдельные

помещения, на подающих и обратных трубопроводах систем теплоснабжения.

К счетчикам должен быть обеспечен свободный доступ для осмо

5.2 Перед монтажом счетчика необходимо выполнить следующие требования:

- выдержать счетчик при комнатной температуре не менее двух часов;

- извлечь счетчик

из упаковочного ящика непосредственно перед его монтажом;

- после освобождения счетчика от упаковки следует произвести его внешний осмотр.

5.3 При внешнем осмотре счетчика необходимо убедиться в целостности корпуса, отсчетного устройства, а

также проверить целостность пломб и комплектность согласно руководству по эксплуатации счетчика. При

выпуске из производства регулирующее устройство и счетный механизм каждо

го счетчика должны быть

опломбированы поверителем.

комплектом присоединителей, поставляемых заводом – изготовителем. При нарушении условий монтажа

появляется дополнительная погрешность счетчика.

- установка осуществляется таким образом, чтобы счетчик всегда был заполнен водой;

- счетчик должен быть расположен так, чтобы направление, указа

нное стрел

кой на корпусе счетчика,

совпадало с направлением потока воды в трубопроводе;

- перед установкой счетчика трубопровод необходимо обязательно промыть, для удаления из него

загрязнений;

- присоединение счетчика к трубопроводу должно быть плотным, без перекосов, с тем, чтобы не было

- на случай ремонта или замены счетчика перед прямым участком до счетчика устанавливается запорная

арматура (вентили);

- счетчик, смонтированный на горизонтальном участке трубопровода циферблатом вверх, работает в

диапазоне расходов класса В, при монтаже счетчика на вертикальном участке или циферблатом пар

стене, работает в диапазоне расходов, соответствующих классу А (см. табл.1).

5.5 Перед счетчиком для DN 15; 20 после запорной арматуры вне зоны прямолинейного участка

трубопровода рекомендуется устанавливать фильтры.

5.6 Присоединение к счетчику внешних электрических цепей следует производить только после окончания

монтажа счетчика на трубопроводе, а их отсоединение - до начала демонтажа.

0

С; для счетчиков типов ВСГ, ВСГд, ВСТ – не более + 95

0

С.

6.2 При постоянном напоре в трубопроводе в случае заметного снижения расхода воды по индикатору

счетчика необходимо прочистить входной фильтр от засорения.

соединений счетчика с трубопроводом. При появлении течи, подтянуть резьбовые соединения; если течь не

прекращается - заменить прокладки.

В случае загрязнения стекла, протереть его влажной, а затем сухой полотняной салфеткой.

7.3 При появлении течи из-под головки или остановке счетчик

а его необходимо демонтировать и отправить

в ремонт. Ремонт счетчиков допускается производить организациям, имеющим право на проведение ремонта

СИ.

8.1 Неисправности счетчиков и методы их устранения приведены в таблице 2.

(прослушивается шум текущей воды), а

стрелочный индикатор не вращается.

9.1 Поверка счетчиков производится в соответствии с методикой поверки МП 4213-200-18151455-01

«Счетчики холодной и горячей воды типов ВСХ, ВСГ, ВСХд, ВСГд, ВСТ».
