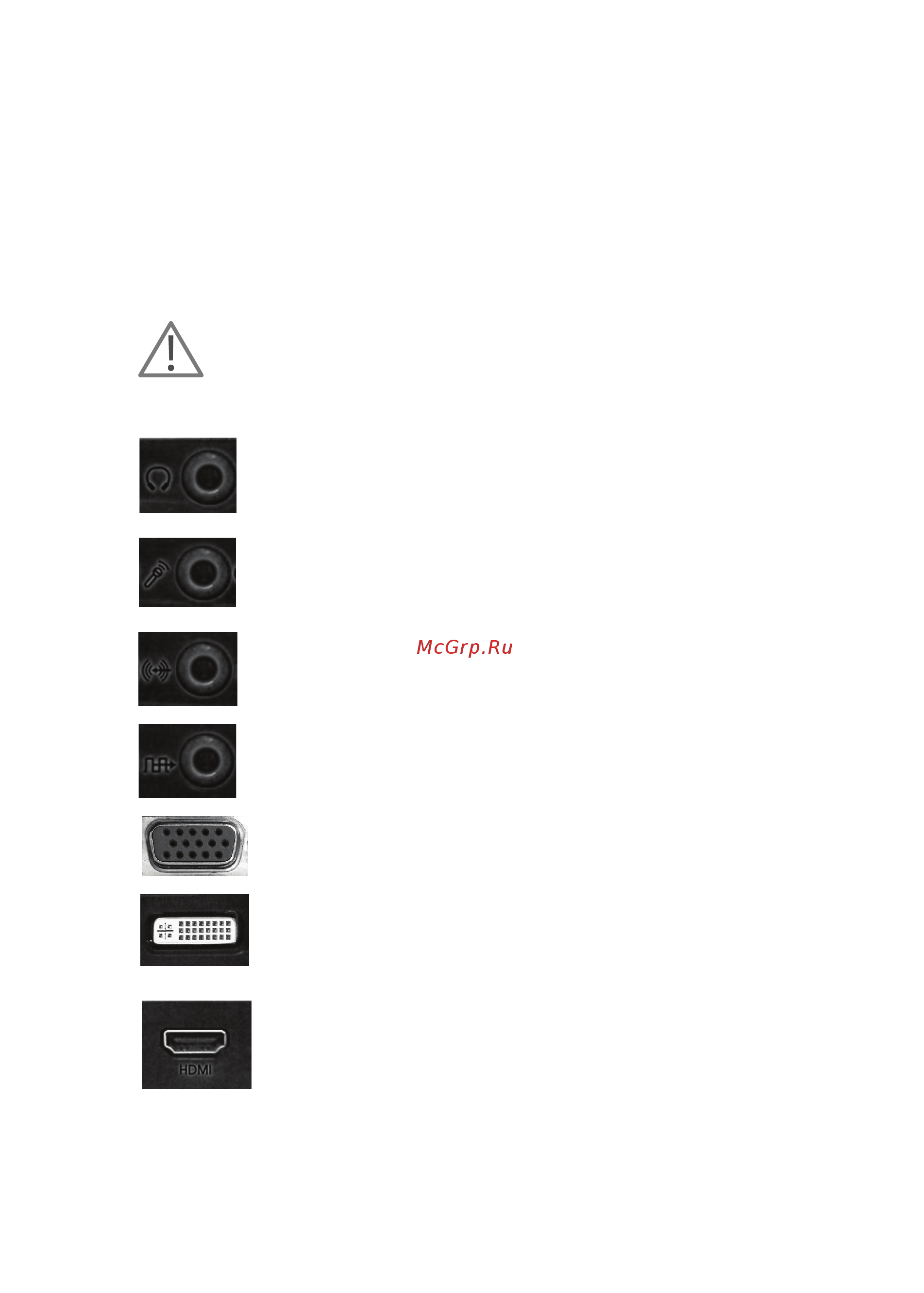

1.2 ОБЩИЙ ВИД РАЗЪЁМОВ И ПОРТОВ
Каждый современный ноутбук имеет типичные разъёмы, которые помогают
использовать различные функции данного продукта в повседневном использовании.
Нижеописанные разъёмы и порты наиболее характерны для современных ноутбуков.
Пожалуйста, ознакомтесь с их внешним видом и предназначением.
Количество, а также расположение портов и разъемов отличается взависимости от конкретной модели
ноутбука.
Разъем для подключения наушников предназначен для
подключения наушников или внешних динамиков.
Вход для встроенного микрофона. Предназначен для подключения
внешнего микрофона.
Аудио линейный вход.
Аудиовыход для интерфейса S/PDIF.
Порт 15-контактный аналоговый VGA. Предназначен для
подключения внешнего телевизора/монитора или проектора.
Порт цифровой DVI. Предназначен для подключения внешнего
телевизора/монитора или проектора.
Порт цифровой HDMI. Предназначен для подключения внешнего
телевизора/монитора или проектора.
Гнездо для замка безопасности системы Kensing-
ton. Здесь закрепляется трос безопасности Kensington,
предназначенный для предотвращения кражи.
Разъем для подключения встроенного аналогового модема.
Разъем для подключения встроенного сетевого адаптера к
локальной сети.
Порт универсальной последовательной шины (стандарта USB
2.0). Позволяет подключать к ноутбуку различные устройства
по шине USB, обеспечивая высокую скорость передачи
данных – до 480 мегабит в секунду. Этот порт соот-ветствует
стандартам Plug-and-Play для USB-устройств и совместим с
предыдущим стандартом USB 1.1.
Цифоровой порт eSATA.
Порт цифровой Mini-IEEE 1394.
