РЭ 4218-350-18151455-2006

2.2.3.5 Монтаж электрических цепей.

Подключение расходомера к внешним приборам следует производить в соответствии с рис. 2.

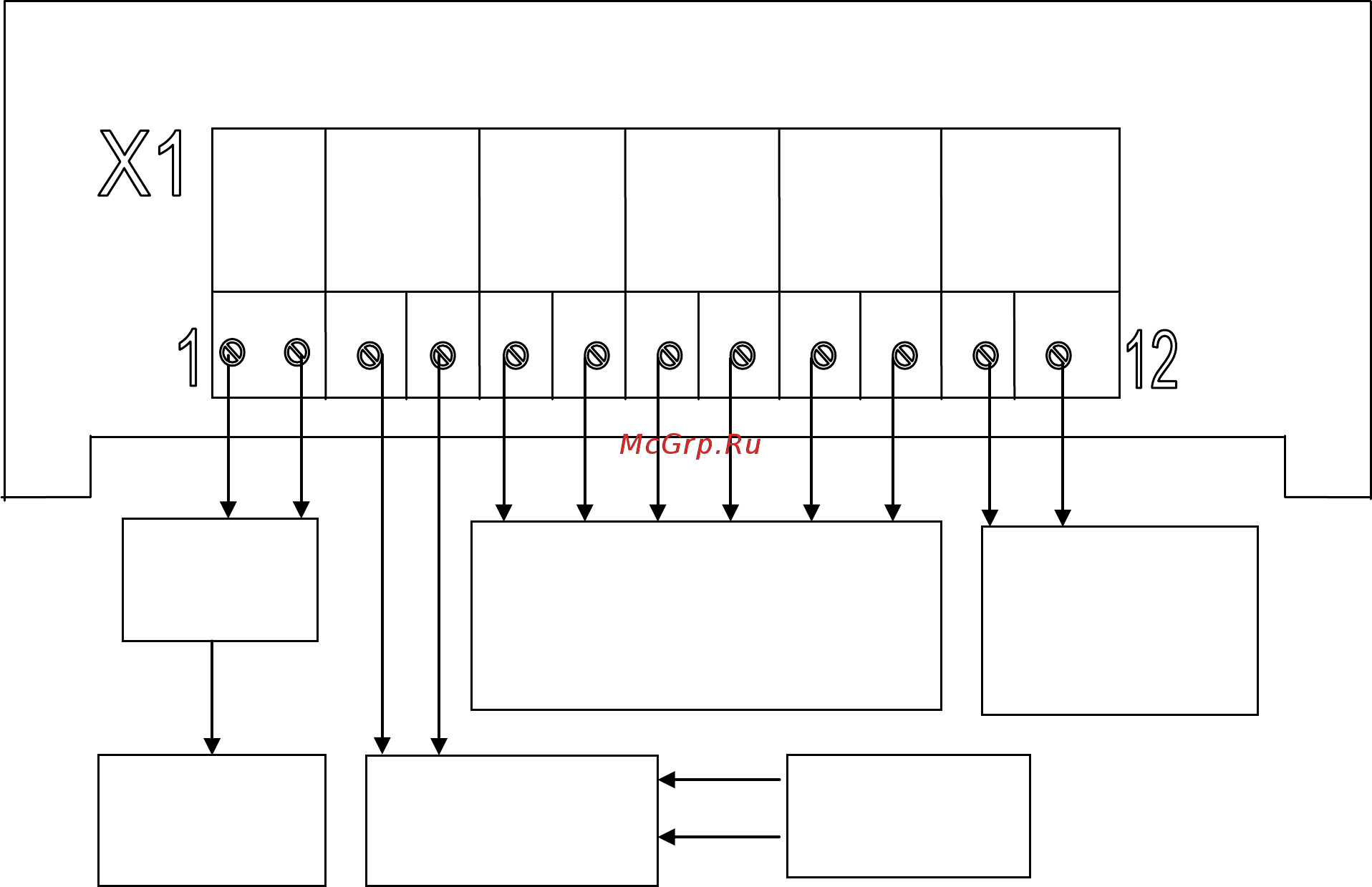

Рис.2. Схема подключения блока питания и внешних устройств

(вычислителя тепловой энергии ВТЭ-1 П и персонального компьютера ПК).

Монтаж электрических линий рекомендуется производить экранированным кабелем.

2.2.3.6 Во избежание помех, необходимо произвести надежное заземление в соответствии с

приложением В. Заземление выполнять медным проводом (1) диаметром не менее 2 мм

(например, экранный чулок или др.) следующим образом:

припаять провод 1 к клеммам 4 на ПИП во всех точках, указанных на рис.В.1 или произвести

зажим земляного провода 1 болтом и шайбой 2 во всех точках; трубопровод заземляется

арматурой стальной 3 диаметром 20-30 мм; другой конец провода 1 подсоединить к арматуре

стальной 3, так же надежно закрепив его болтом и шайбой;

2.3 ЭКСПЛУАТАЦИЯ

2.3.1 При эксплуатации необходимо соблюдать следующие основные условия, обеспечивающие

нормальную работу счетчика.

● При пуске, во избежание повышенной вибрации и гидравлических ударов, заполнение

счетчика водой необходимо производить плавно. Перед началом работы

кратковременным пропуском воды из счетчика удаляют воздух.

● Необходим правильный выбор места установки и соблюдение требований правил монтажа

счетчика на трубопроводе.

● При правильном монтаже и эксплуатации счетчик не нуждается в особом уходе и может

работать в течение многих лет без поломок.

RS-485 U питания Контроль Импульсы Реверс Импульсы

Uпит. объёма поверки

А В + – к э к э к э Вых. Общ.

Адаптер

232/485

Внешнее считывающее

устройство

Счётчик

импульсов или

частотомер

Блок питания

15В 1А

Компьютер

220 В
