РЭ 4218-350-18151455-2006

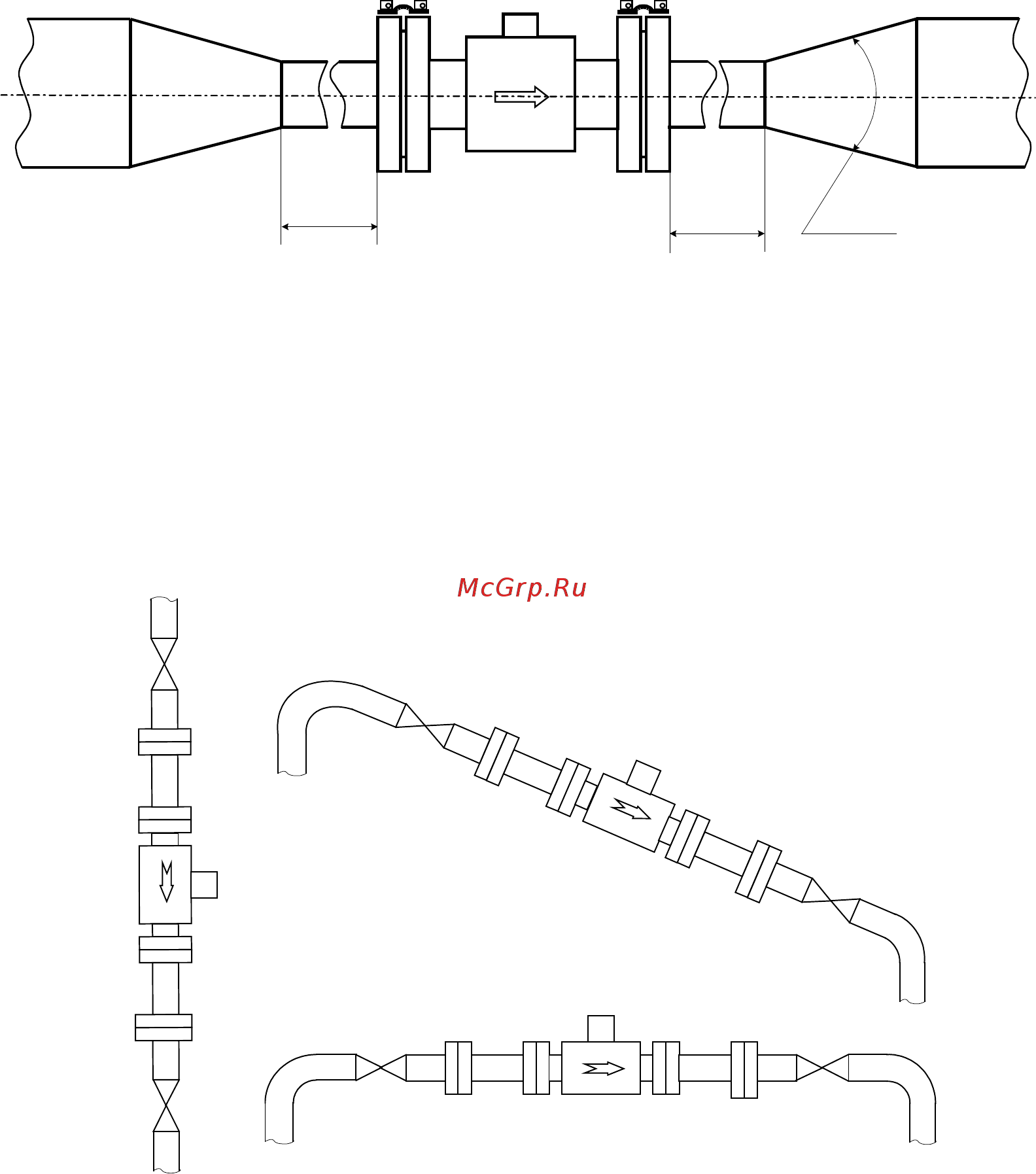

Б.3 Вариант установки ВСЭ на трубопроводе с Ду большим, чем Ду электромагнитного
преобразователя объемного расхода жидкости.
3Dy
30
0
5Dy
Рисунок Б.5
Б.4 Недопустимые варианты установки ВСЭ на трубопроводе.
Рисунок Б.6.
21
