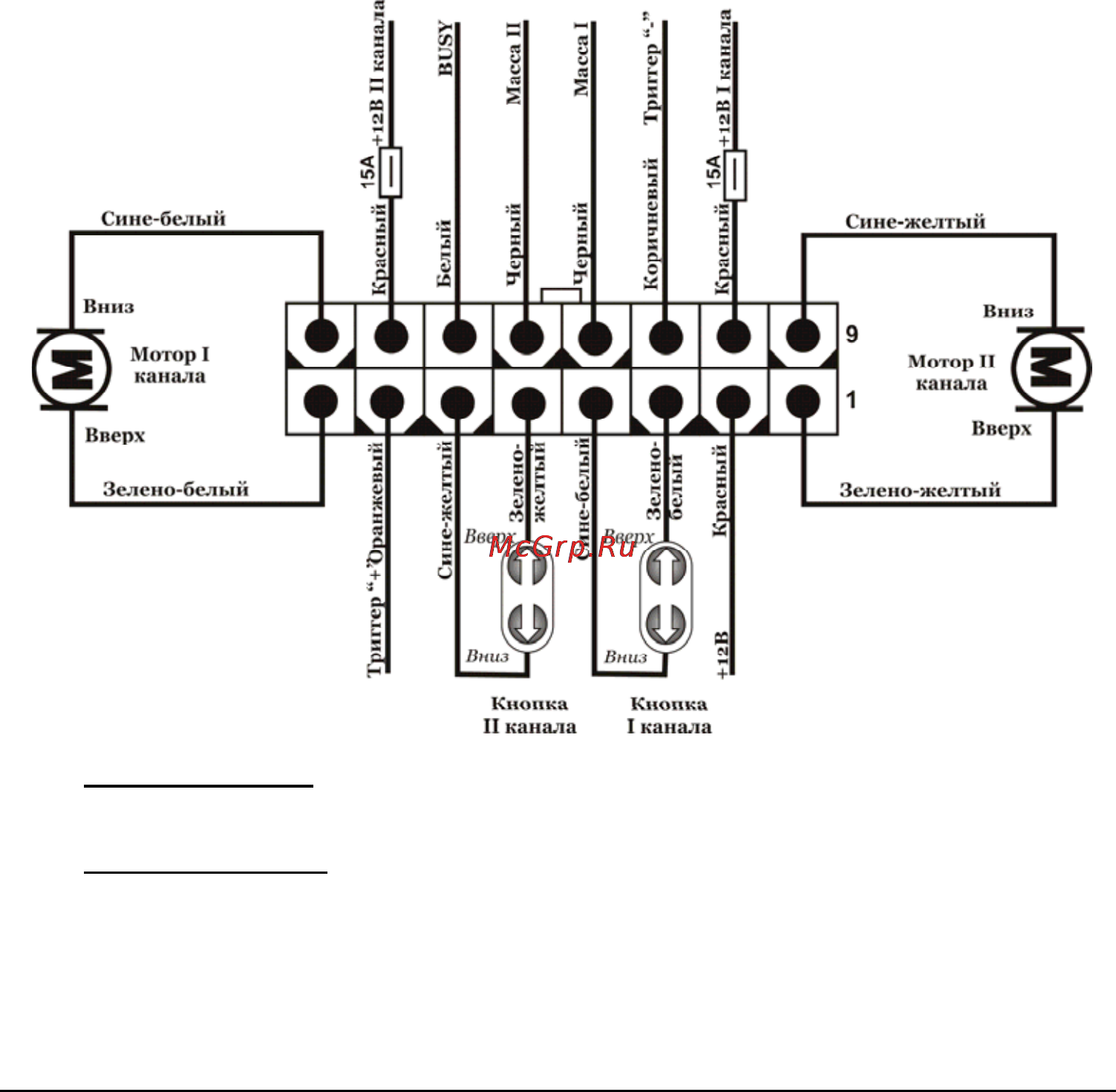

ǪȣȗȖȓȕȐȚȍ ȗȖȌȒȓȦȟȍȕȐȧ Ȋ șȖȖȚȊȍȚșȚȊȐȐ ș ȘȐșțȕȒȖȔ:
1. ǿȍȘȕȣȍ ȗȘȖȊȖȌȈșȐȓȖȊȈȧ ǴǨǹǹǨ I Ȑ II ȒȈȕȈȓȖȊ.
ǵȈȌȍȎȕȖ șȖȍȌȐȕȐȚȍ ș ȔȍȚȈȓȓȐȟȍșȒȖȑ ȟȈșȚȤȦ ȒțȏȖȊȈ ȈȊȚȖȔȖȉȐȓȧ. ǷȖȌȒȓȦȟȈȑȚȍ
ȖȉȈ ȟȍȘȕȣȝ ȗȘȖȊȖȌȈ Ȍȓȧ ȗȖȊȣȠȍȕȐȧ ȕȈȌȍȎȕȖșȚȐ ȒȖȕȚȈȒȚȖȊ ȘȈȏȢȍȔȈ.
2. DzȘȈșȕȣȍ ȗȘȖȊȖȌȈ
- șȐȓȖȊȖȑ «+12Ǫ» I Ȑ II ȒȈȕȈȓȖȊ.
ǷȖȌȒȓȦȟȐȚȍ ȒȘȈșȕȣȍ ȗȘȖȊȖȌȈ Ȓ șȐȓȤȕȖȚȖȟȕȖȑ ȕȍ ȖȚȒȓȦȟȈȍȔȖȑ ȞȍȗȐ «+12Ǫ»
ȌȖșȚȈȚȖȟȕȖȑ ȔȖȡȕȖșȚȐ ȐȓȐ ȕȍȗȖșȘȍȌșȚȊȍȕȕȖ Ȓ «+» ȒȓȍȔȔȍ ȈȒȒțȔțȓȧȚȖȘȈ. Ǭȓȧ
ȘȍȈȓȐȏȈȞȐȐ ȘȈȏȌȍȓȤȕȖȑ ȏȈȡȐȚȣ ȒȈȕȈȓȖȊ ȖȚ ȒȖȘȖȚȒȖȋȖ ȏȈȔȣȒȈȕȐȧ ȒȈȎȌȣȑ ȒȘȈș-
ȕȣȑ ȗȘȖȊȖȌ șȓȍȌțȍȚ ȗȖȌȒȓȦȟȈȚȤ ȟȍȘȍȏ ȖȚȌȍȓȤȕȣȑ ȗȘȍȌȖȝȘȈȕȐȚȍȓȤ 15Ǩ. ǸȈșȗȖȓȈ-
ȋȈȑȚȍ ȗȘȍȌȖȝȘȈȕȐȚȍȓȐ ȒȈȒ ȔȖȎȕȖ ȉȓȐȎȍ Ȓ ȈȒȒțȔțȓȧȚȖȘț ȐȓȐ ȘȈșȗȘȍȌȍȓȐȚȍȓȤȕȖȑ
ȒȖȘȖȉȒȍ. ǰșȗȖȓȤȏȖȊȈȕȐȍ
ȗȘȍȌȖȝȘȈȕȐȚȍȓȍȑ ȖȉȧȏȈȚȍȓȤȕȖ.

ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА Внимание Неквалифицированное подключение дополнительных устройств к электрообору дованию автомобиля может привести к нарушению работы электрооборудования и возникновению аварийной ситуации При подключении устройства к конкретному автомобилю следует учитывать осо бенности его электрооборудования Изготовитель не несет ответственности за последствия связанные с некоррект ным подключением данного устройства Перед подключением следует определить тип управления стеклоподъемниками на данном автомобиле Контроллер предназначен для подключения к электрическим стеклоподъемникам с положительным типом управления провода идущие от кнопки стеклоподъемника к двигателю имеют в нормальном состоянии МАССУ а при нажа тии на кнопку на одном из них появляется 12В а на другом сохраняется МАССА При ином типе управления стеклоподъемниками для подключения контроллера следует использовать дополнительные реле Выполните подключения в соответствии с рисунком 1 Черные провода силовая МАССА I и 11 каналов Надежно соедините с металлической частью кузова автомобиля Подключайте оба черных провода для повышения надежности контактов разъема 2 Красные провода силовой 12В I и II каналов Подключите красные провода к сильноточной не отключаемой цепи 12В достаточной мощности или непосредственно к клемме аккумулятора Для реализации раздельной защиты каналов от короткого замыкания каждый крас ный провод следует подключать через отдельный предохранитель 15А Распола гайте предохранители как можно ближе к аккумулятору или распределительной коробке Использование предохранителей обязательно Centurion One Touch Инструкция по установке и эксплуатации
