DEXP MTH350 [4/12] Схема устройства
![DEXP MTH350 [4/12] Схема устройства](/views2/1548892/page4/bg4.png)
ОСТОРОЖНО
:
Доступные части могут нагреваться во время работы.
Храните это руководство в надежном месте для дальнейшего использования.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
•
Размеры устройства: 595 мм Х 308 мм Х 175 мм.
•
Напряжение сети, частота: ~ 220-240 В, 50/60 Гц.
•
Общая потребляемая мощность: 153 Вт.
•
Потребляемая мощность двигателя: 125 Вт.
•
Освещение: лампа накаливания 28 Вт (1 шт.).
•
Производительность (объем воздуха, прогоняемого вытяжкой в час)* :
средн. – 200 м3/ч.
макс. – 362 м3/ч.
•
Уровень шума: 65 дБ.
•
Фильтр: алюминиевый (2 шт.).
•
Управление: ползунковое.
•
Количество скоростей: 3.

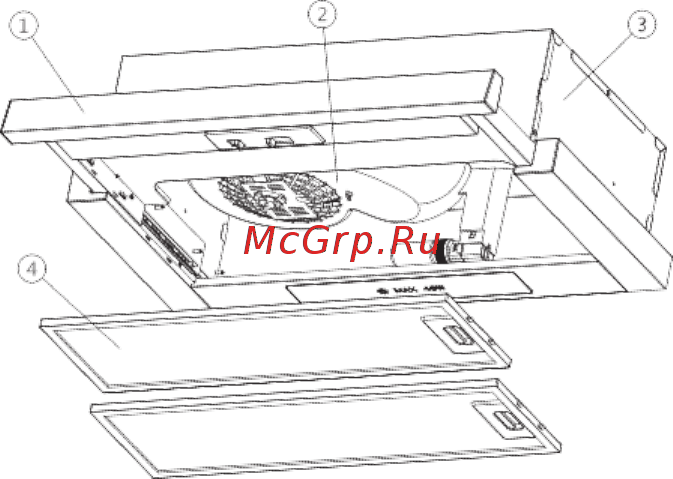

СХЕМА УСТРОЙСТВА
1. Выдвижная часть вытяжки в сборе.
2. Воздуховод в сборе.
3. Корпус.
4. Фильтр в сборе.
Комплектация:
Вытяжка.
Обратный клапан.
Пакет установочных винтов.
Руководство пользователя.
Гарантийный талон.
2
*
После установки оборудования значения будут отличаться. Приведённые значения
даны исключительно для справки.
