Haier ES6V-Q1(R) [21/27] Внешний вид водонагревателя

Внешний вид водонагревателя

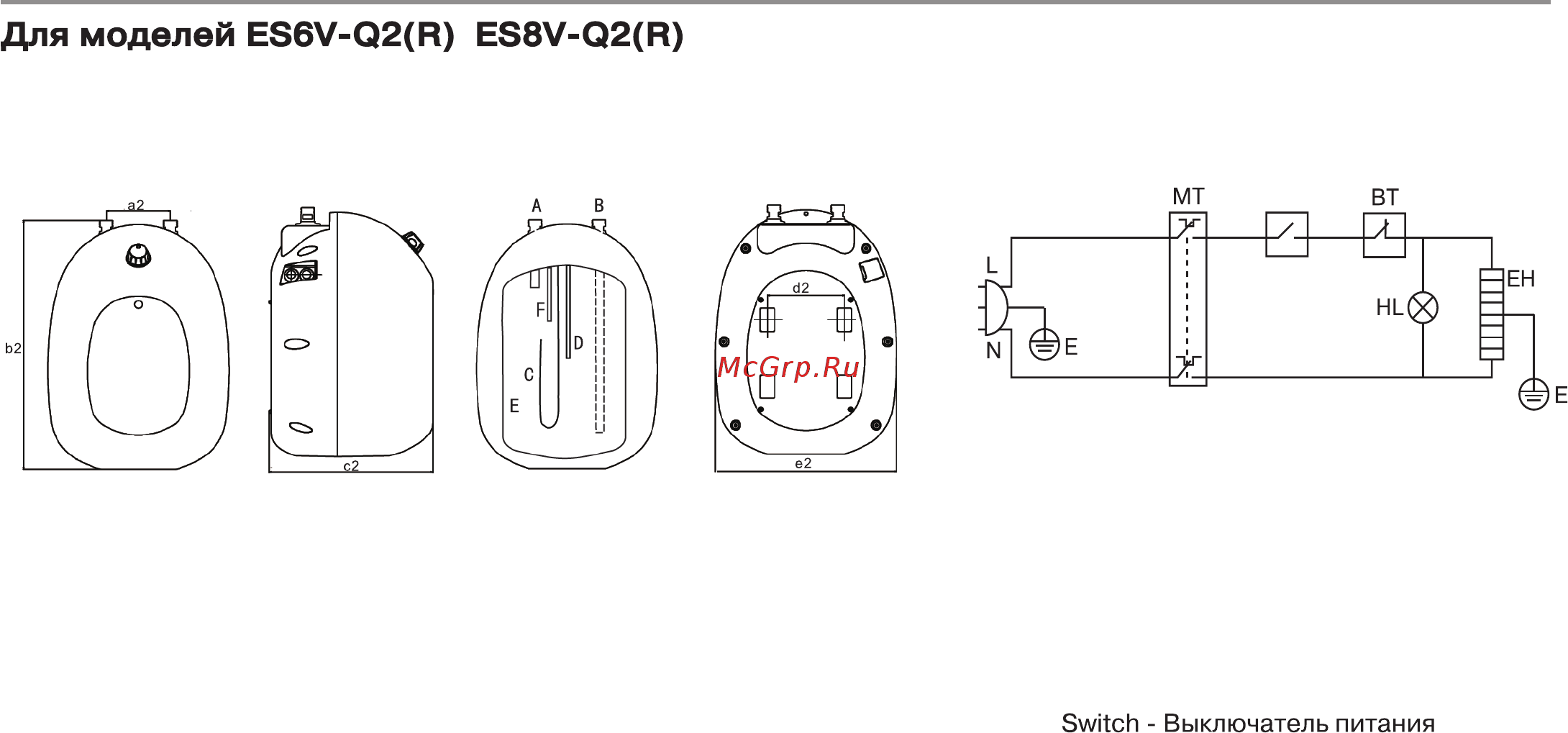

Внешний вид и схема электрической цепи водонагревателя

могут быть изменены без предупреждения, без ухудшения

потребительских свойств изделия.

MT – Защитный термостат

BT – Регулируемый термостат

HL – Индикаторная лампа нагрева воды

EH – Нагревательный элемент

E – Заземление (желтый/зеленый)

L – Фаза (коричневый)

N – Ноль (синий)

Switch

Вид спереди Вид сбоку В разрезе Вид сзади

A — Выход горячей воды

B — Вход хлодной воды

C — Нагревательный элемент

D — Трубка термостата

E — Водяной бак

F — Магниевый анод
