Двухпроводное подключение и
двойное усиление акустических
систем
Перед началом работы
Двухпроводное подключение акустических
систем
Двухпроводное подключение обеспечивает улучшение качества звука
Вашей системы, так как при этом происходит разделение высоко4 и
низкочастотного сигнала и получаемые два сигнала передаются по
разным акустическим кабелям. При этом предотвращается искажение
сигнала, возникающее в результате взаимодействия токов высокой и
низкой частоты, протекающих по одному кабелю, как в системах,
соединяемых обычным способом.
Вам потребуется:
Акустические системы 4 с четырьмя входными клеммами каждая,
помеченными "HF" [Высокочастотные] и "LF" [Низкочастотные].
Акустические кабели – две пары кабелей для каждой акустической
системы (которые могут быть соединены концами, подключаемыми к
усилителю, если Ваш усилитель оснащен только одной парой выходных
клемм на канал), или комплект соответствующим образом заделанных
кабелей (пучок проводов, который может быть подготовлен Вашим
дилером и который может использоваться для двухпроводного
соединения).
Как выполнить двухпроводное подключение акустических
систем
1. Удалите перемычки, соединяющие клеммы на задней стороне Ваших
акустических систем.
2. Подсоедините кабели, как показано на приведенной ниже схеме,
соблюдая полярность.
Двойное усиление Вашей системы
Рабочие характеристики Вашей системы могут быть улучшены еще более
по отношению к результатам, достигнутым за счет двойного
подключения. Для этого используется тот же принцип, но на один
уровень выше, то есть создается отдельное усиление низко4 и
высокочастотного редукторов каждой акустической системы.
Подсоедините комбинированный усилитель к высокочастотным (HF)
клеммам, а усилитель мощности 4 к низкочастотным (LF) клеммам.
Вам потребуется:
Акустические системы 4 с четырьмя входными клеммами каждая (как и
при двухпроводном подключении), помеченными "HF"
[Высокочастотные] и "LF" [Низкочастотные].
Два усилителя 4 одним из них будет А90, а вторым 4 усилитель мощности
производства Arcam (например, Р90).
Акустические кабели 4 две пары кабелей для каждой акустической
системы или комплект соответствующим образом заделанных кабелей
(пучок проводов, который может быть подготовлен Вашим дилером и
который может использоваться для двойного усиления).
Соединительные кабели 4 одна пара высококачественных
соединительных кабелей.
Как создать систему с двойным усилением
1 Удалите перемычки, соединяющие клеммы на задней стороне Ваших
акустических систем.
2. Подсоедините кабели, как показано на приведенной ниже схеме,
соблюдая полярность.
3. При помощи соединительных кабелей соедините гнезда "PRE OUT"
усилителя А90 с соответствующими гнездами "AUDIO IN" усилителя
мощности.
12
ПРЕДУПРЕЖДЕНИЕ: Не выполняйте соединения с усилителем,
когда он включен или подсоединен к электросети.
Перед включением тщательно проверьте все соединения.
Убедитесь, что оголенные провода не касаются корпуса
усилителя (это может привести к короткому замыканию) и что
положительные клеммы (+) соединены с положительными, а
отрицательные ()  с отрицательными.
Перед выполнением нижеописанных действий убедитесь, что
регулятор громкости усилителя установлен на минимальное
значение.
Акустическая
система
правого
канала

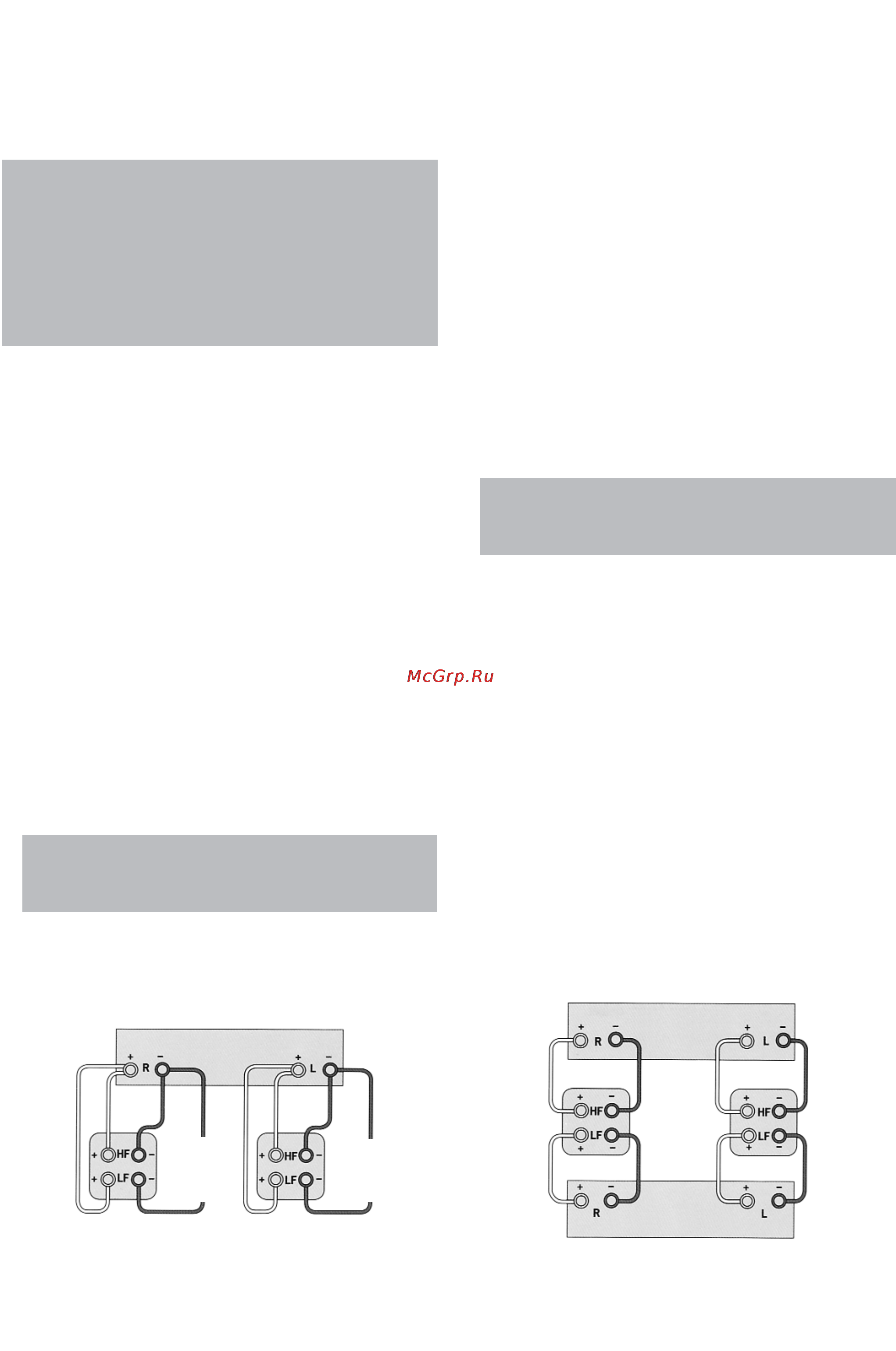

Двухпроводное подключение с использованием одного
комплекта соединителей усилителя
Усилитель Arcam А90
Рекомендуемая конфигурация для двойного усиления
ПРЕДУПРЕЖДЕНИЕ: Этот пункт очень важен, так как его
невыполнение может привести к повреждению усилителя,
гарантия на которое не распространяется.
Акустическая
система
левого
канала
ПРЕДУПРЕЖДЕНИЕ: Этот пункт очень важен, так как его
невыполнение может привести к повреждению усилителя,
гарантия на которое не распространяется.
Акустическая
система
правого
канала
Акустическая
система
левого
канала
Усилитель мощности Arcam P90
Усилитель Arcam А90
