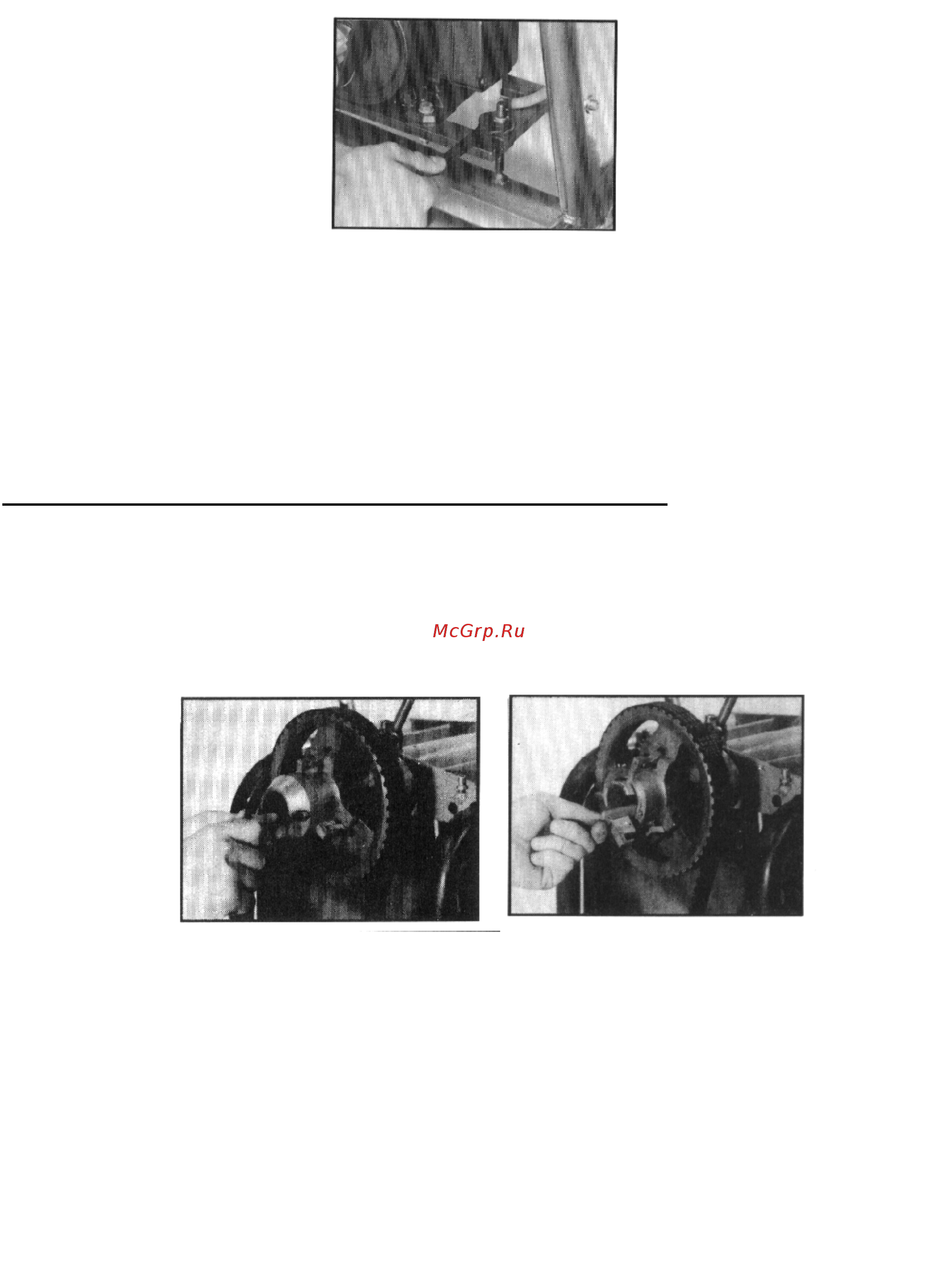

Рис.15.
Замена зажимов
Если при переключении с силой в нижнее положение рычага управления зажимами спирали не
плотно зажимаются захватами и не вращаются, то это означает, что зажимы изношены и должны
быть заменены.
Для замены зажимов на машинах типа R 750/80 и R 100,
Удалите защиту переднего ремня (не относится к машине R 750).
сделайте следующее:
Отвинтите крепежные болты в переднем колпачке и удалите передний колпачок
(рис. 16).
Выньте захваты и установите новые (рис. 17).
Установите все оставшиеся детали, следуя в обратном порядке.
Рис.16. Рис.17.
Так как все машины разработаны в соответствии с немецкими национальными нормами(VDE, и
T
ÜV) компания ROTHENBERGER рекомендует более всестороннее обслуживание и ремонтные
работы проводить в специализированных сервисных центрах.
Также необходимо, чтобы любой ремонт и техобслуживание электрической части машины
проводились только квалифицированными электриками.
(Пожалуйста, внимательно ознакомьтесь с принципиальными схемами, которые находятся в конце
инструкции.)
