ПРЕДУПРЕЖДЕНИЕ

Перед подключением аккумуляторных батарей убедитесь, что ИБП полностью выключен. Отключите

все автоматические выключатели сети электропитания, через которые напряжение подается на вход

устройства, и также автоматические выключатели, расположенные на задней панели ИБП.

Напряжение собранной группы аккумуляторных батарей должно соответствовать настройкам ИБП.

Неправильные настройки ИБП могут привести к выходу оборудования из строя.

В цепи между группой батарей и ИБП обязательно устанавливается внешний автоматический

выключатель либо плавкие вставки, соответствующие мощности ИБП.

Порядок действий при подключении батарей.

1. Соберите батареи в группу, соединив их последовательно, как показано на рисунке ниже

2. Проведете контрольное измерение напряжения собранной группы.

3. Подключите собранную группу батарей к ИБП. Для этого подключите сначала провода к

соответствующим клеммам источника бесперебойного питания, а затем подключите их к собранной группе

аккумуляторных батарей. Клемма “+” ИБП подключается к клемме “+” собранной группы, а клемма “-” ИБП

подключается к клемме “-” собранной группы.

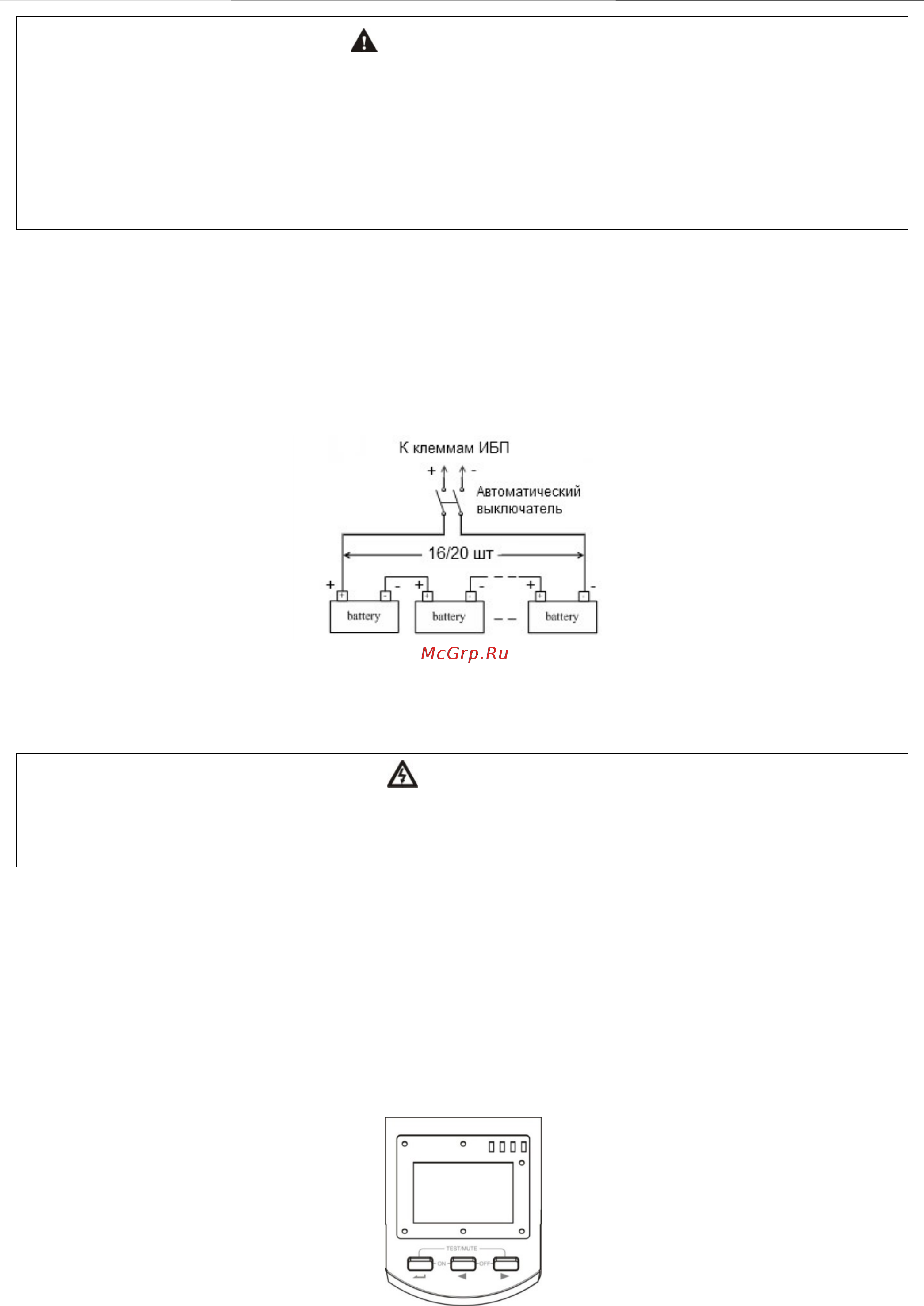

Схема сборки группы и подключения аккумуляторных батарей.

Для ИБП со встроенными батареями (модели S) доступно подключение дополнительного внешнего блока

батарей (только с аналогичным комплектом аккумуляторов). Подключение производится кабелем, идущим

в комплекте поставки с блоком батарей.

ВНИМАНИЕ

Напряжение на собранной группе батарей может превышать 200В постоянного тока и является

опасным для жизни. Работы по монтажу АКБ могут осуществляться только персоналом, прошедшим

необходимую подготовку и имеющим опыт монтажных работ подобного оборудования.

3.3. Установка параллельной системы.

Для получения полной информации по установке и подключению ИБП в режиме параллельной работы,

обратитесь к официальному представителю производителя или к дилеру вашего региона.

4. Панель управления и основные операции.

4.1. Панель управления.

Для управления ИБП не требуется специальная подготовка. Необходимо соблюдать последовательность

операций данного руководства и следить за информационными показаниями ИБП. На рисунке ниже

показан общий вид панели управления.
