ИБП серии L900Pro 3/3 10 кВА – 30 кВА

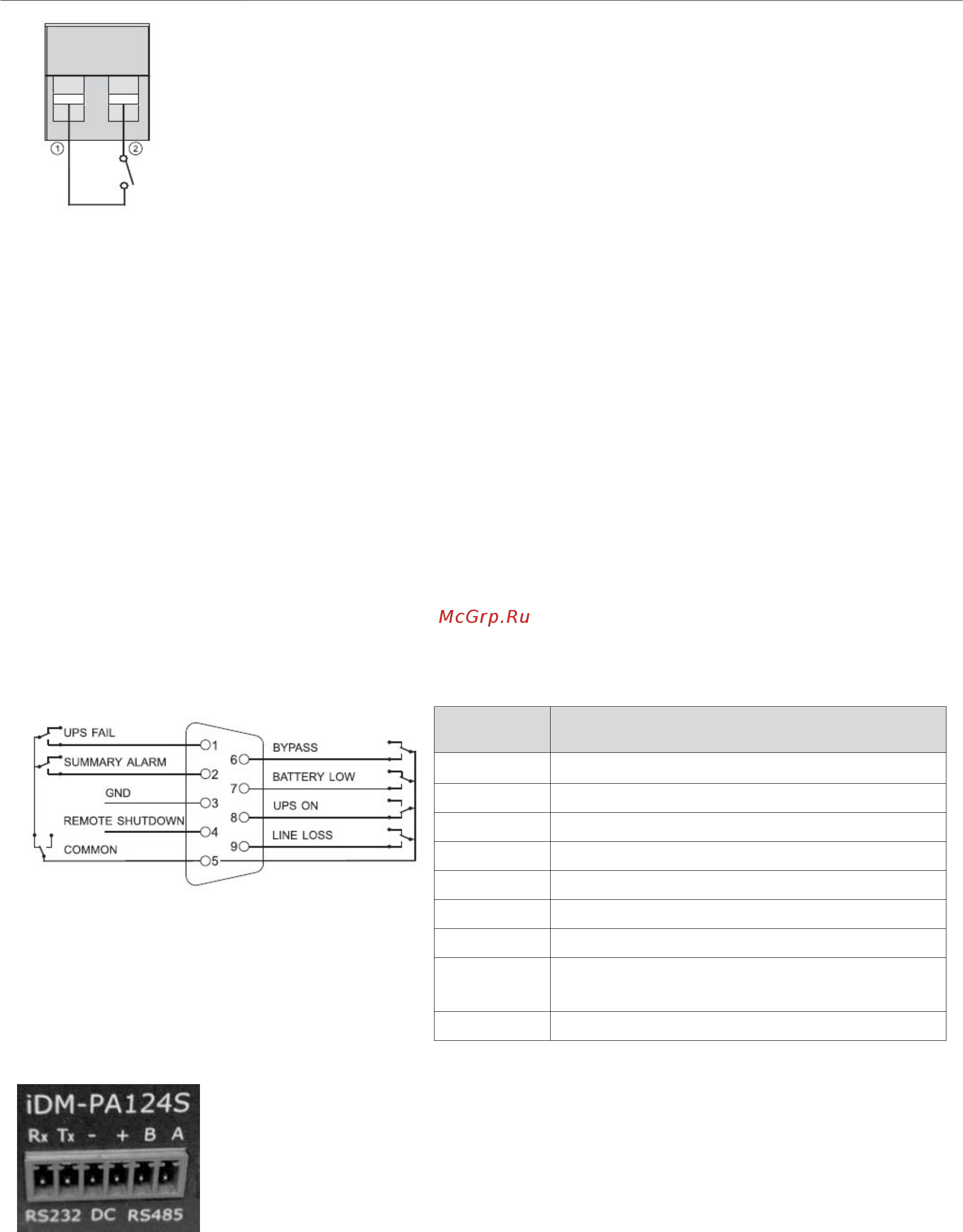

В нормальном режиме работы контакт 1 и контакт 2 порта замкнуты. В случае

возникновения чрезвычайных ситуаций, когда необходимо быстро отключить по

энергоснабжению нагрузку, нужно разорвать связь между контактами 1 и 2, вынув

ответную часть из разъема порта EPO.

4.6.3. Дополнительные средства мониторинга.

Ваш источник бесперебойного питания имеет 2 слота INTELLIGENT SLOT, которые предназначены для

установки дополнительных средств мониторинга, таких как: SNMP карта, карта сухих контактов и карта

RS485. Для установки плат выключать ИБП не обязательно. Выполните следующие действия:

1. Отвинтите крепежные винты и снимите крышку слота.

2. Вставьте плату (карта SNMP, плата сухих контактов AS400 или карта RS485) по направляющим.

3. Установите на место крепежные винты.

SNMP адаптер (опция).

SNMP адаптер − это устройство, позволяющее подключить ИБП к локальным (глобальным) компьютерным

сетям Ethernet. Адаптер поддерживает обмен данными по протоколу SNMP и позволяет просматривать

информацию о состоянии ИБП через сеть Internet с помощью любого распространенного HTTP-браузера.

Карта сухих контактов AS400 (опция).

Карта AS400 предназначена для преобразования внутренних сигналов ИБП в сигналы интерфейса «Сухие

контакты» с гальванической развязкой. Карта обеспечивает передачу от ИБП аварийных сигналов, а также

информацию о режиме работы ИБП. Кроме этого на карте реализовано дополнительное аварийное

отключение, которое работает параллельно с основным интерфейсом EPO на задней панели ИБП. В

таблице ниже представлено назначение контактов карты.

Контакт

Назначение

PIN1

Замкнуто: Неисправность ИБП

PIN2

Замкнуто: Сигнал тревоги

PIN3

Земля

PIN4

Удаленное отключение

PIN5

Общий

PIN6

Замкнуто: Режим статического байпаса

PIN7

Замкнуто: Низкий заряд батарей

PIN8

Замкнуто: Нормальный режим

Разомкнуто: Режим статического байпаса

PIN9

Замкнуто: Нет входного напряжения

Карта RS485 (опция).

Контакты А и В являются выходами RS485.
