ИБП серии L900Pro 3/3 10 кВА – 30 кВА

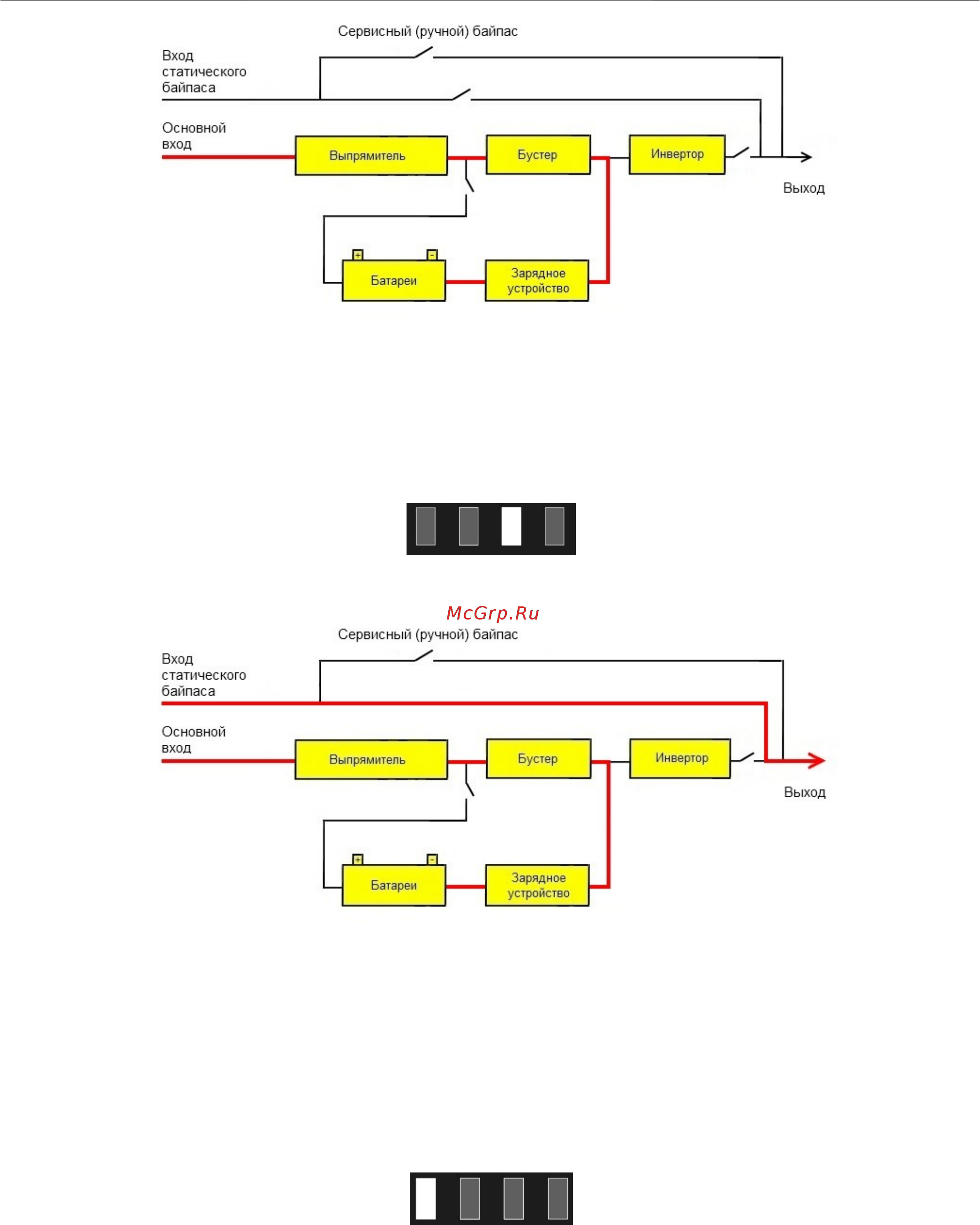

Схема работы в режиме ожидания.

5.3. Режим статического байпаса (BYPASS mode).

В нормальном режиме работы, в случае перегрузки, выхода из строя или отключения инвертора вручную,

статический переключатель переводит питание нагрузки с инвертора на питание через байпас, при этом

на светодиодной панели загорается желтый светодиод №3 (смотри рисунок ниже), а на LCD дисплее в

области режимов появляется надпись byPASS.

При переключении в режим статического байпаса подача питания на нагрузку не прерывается. В режиме

статического байпаса нагрузка по энергоснабжению не защищена.

Схема работы в режиме статического байпаса

5.4. Нормальный режим (режим частотного преобразователя).

Нормальный режим (ONLINE mode) – основной режим работы ИБП. Именно в данном режиме

обеспечивается защита по электроснабжению критичной нагрузки. В нормальном режиме (рисунок ниже)

электропитание переменного тока подается от внешней сети на выпрямитель ИБП, выпрямитель подает

постоянное напряжение на инвертор, а инвертор снабжает бесперебойным электропитанием нагрузку.

Одновременно выпрямитель производит заряд АКБ, подавая постоянное напряжение на батарею через

зарядное устройство, при этом на светодиодной панели горит зеленый светодиод 1 (смотри рисунок ниже),

а на LCD дисплее в области режимов отображается надпись LinE.

В режиме частотного преобразователя частота на выходе ИБП отличается от частоты на входе, поэтому

статический байпас в данном режиме не доступен.
