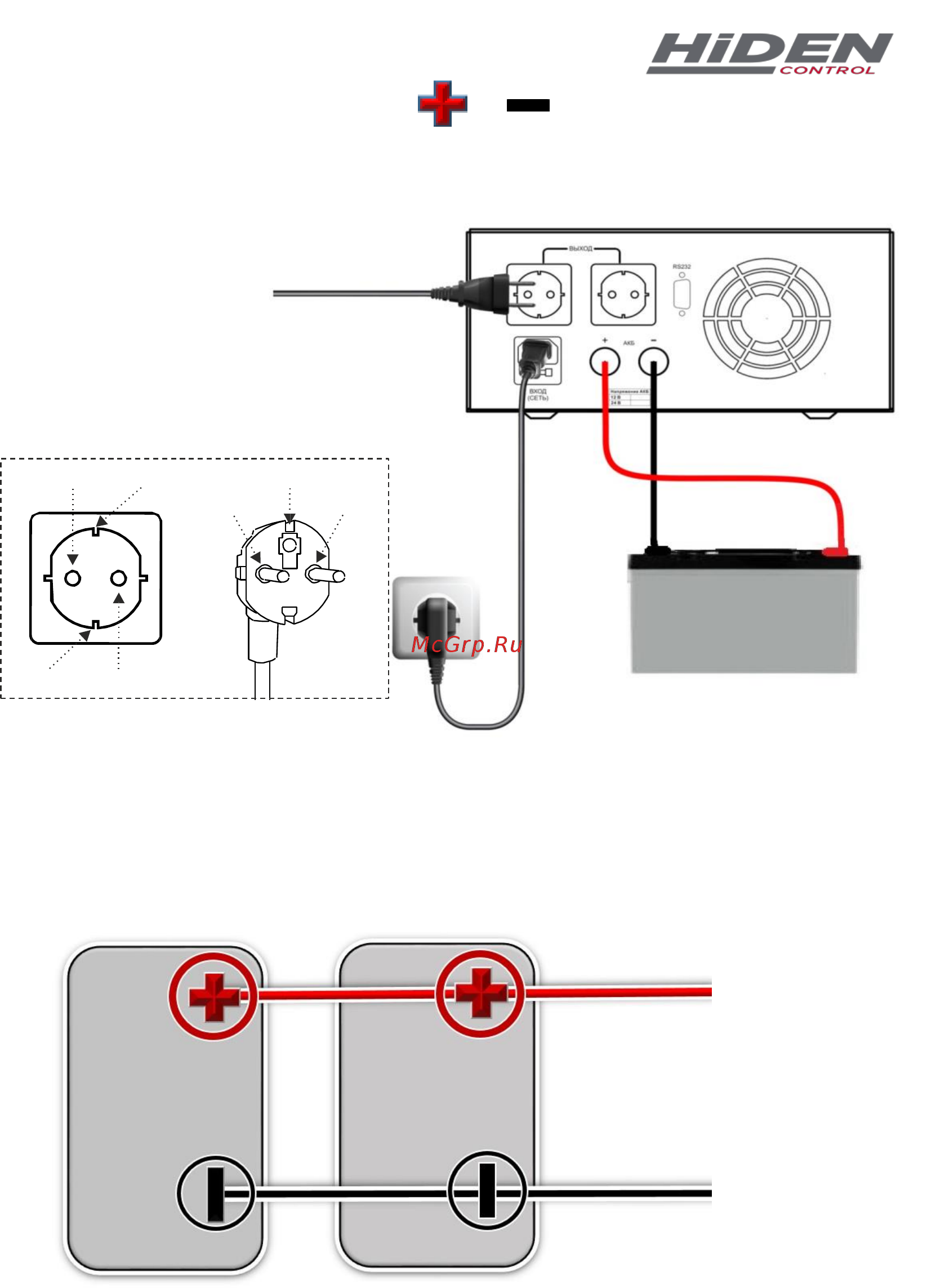

Подключение АКБ

Обозначение клемм на АКБ

Красный кабель подсоедините к + клемме АКБ.

Чёрный кабель подсоедините к – клемме АКБ.

Внимание: Ни в коем случае не вставляйте вилку сетевого кабеля в

выходные розетки прибора.

Несколько АКБ, соединённых параллельно 12В.

Напряжение каждой АКБ должно быть равным входному напряжению

постоянного тока прибора.

12В

Потребители

Фазировка стеновой розетки

и сетевой вилки ИБП

нейтраль (N) земля (E)

земля

фаза нейтраль

Сеть

АКБ

земля (E) фаза (L)
