5
6.4. Контроль направления вращения эл.
двигателя
Однофазные эл. двигатели всегда вращаются в правильном
направлении. Поэтому контролировать направление
вращения у этих двигателей не нужно.
У трёхфазных эл. двигателей нужно проверить
правильное направление вращения перед
началом работы. Контоль осуществляется при
наблюдении за насосом во время запуска. Для
этого насос устанавливается на пол с
маленьким наклоном и запускается на
непродолжительное время. Если смотреть
сверху, то при правильном соединении
кабельных окончаний насос слегка
поворачивается против часовой стрелки. Это
значит, что двигатель вращается в
противоположном направлении - по часовой
стрелке – это правильное направление
вращения.
У тяжелых или уже установленых насосов
направление движения насоса осуществляется
путем сравнения высоты напора и
пропускательной способности при различных
направлениях
вращения вала. При правильном направлении вращения
напор и пропускательная способность выше. Для изменения
направления вращения нужно поменять местами фазы
соединительного кабеля.

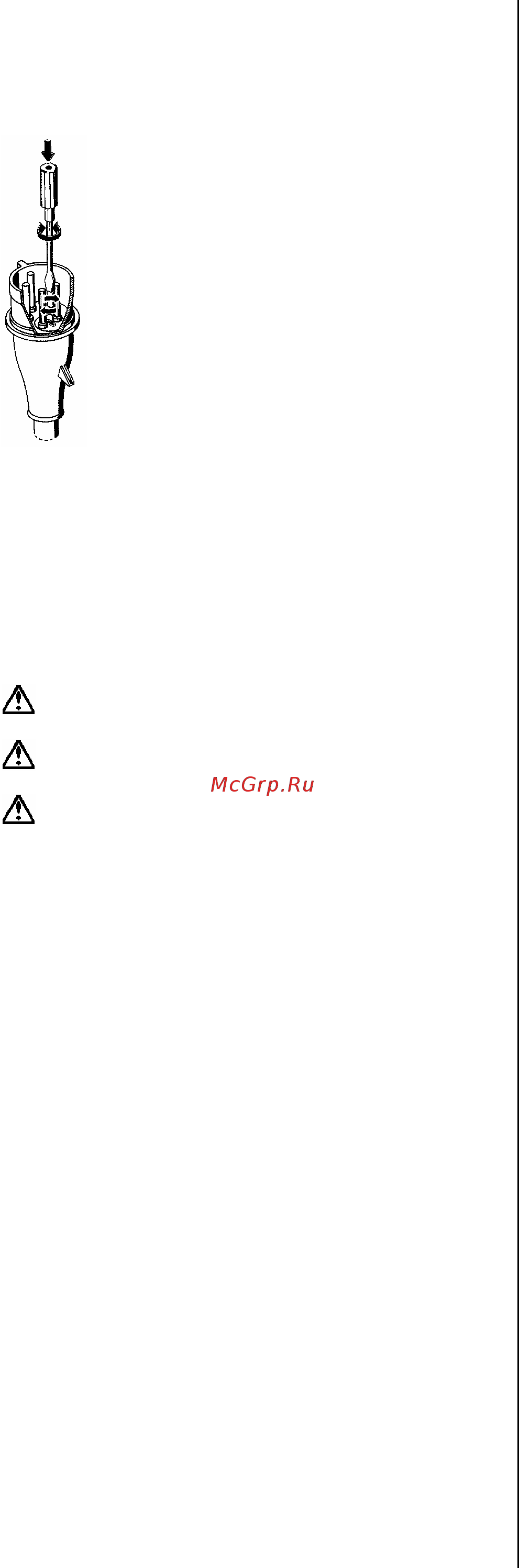

Насосы оснащены серийно штекерами по стандарту СЕЕ.
Перемена местами фаз осуществляется при повороте
круглого держателя на полюсе штекера с помощью отвертки
на 180°.
.
7. Установка и сборка
При установке соблюдать максимальную глубину
погружения насоса.
При установке насоса в шахте закрыть вход в шахту
стабильной крышкой, выдерживающей вес человека.
Во избежание возможных повреждений и ущерба в
результате поломки насоса, например затопления
помещений, владелец должен позаботиться об установке
дополнительных подстраховывающих стредств (сигнальные
приборы или резервный насос).
7.1. Наземная установка
Наземная установка, как правило, осуществляется с
помошью кольцевой подставки. Кольцевую подставку
укрепить с помощью винтов на всасывающем патрубке
насоса. Колено 90° прикрепить к
напорному патрубку насоса
и подсоединить к трубопроводу. Задвижки и обратный клапан
монтируются согласно местным предписаниям. Трубопровод
должен быть смонтирован без внутренних напряжений. При
использовании шланга обращать внимание на его ровное
пролегание (без загибов).
На ручку насоса прикрепить трос или цепь и на ней опустить
его в перекачиваемую жидкость. При глинистом
или вязком
грунте уложить под кольцевую подставку камни для
предотвращения засасывания в грунт.
7.2 Мокрая установка с помощью автоматической
системы крепления
Следующая инструкция предназначена для оригинальных
креплений Хома.
⇒ Разметить места установки крепительной ноги и
верхней консоли для трубы, в случае необходимости с
помощью отвеса.
⇒ Проверить правильность размеров для монтажа (
см.
чертежи и схемы в приложении)
⇒ Пробурить отверстия для крепления консоли трубы
внутри шахты. Если не хватает места для крепления
консоли внутри шахты, возможен монтаж с помощью
уголка из листовой стали на крышке шахты. Консоль
крепится с помощью 2 вспомогательных винтов на время
установки.
⇒ Установить самозакрепляющуюся подставку на дне
шахты
, для установки консоли трубы использовать отвес.
Проводящие трубы должны распологаться строго
вертикально! Прикрепить подставку с помощью массивных
стабильных дюбелей на дне шахты. Убедиться, что
подставка установлена строго вертикально. На неровном
грунте выровнять положение подставки, подложив
выравнивающую прокладку.
⇒ Монтировать трубопровод без напряжений,
руководствуясь соответствующими предписаниями по
монтажу.
⇒ Обе направляющие
вставить в отверстия на
подставке и обрезать их в соответствии с размером
консоли трубы. Консоль отвинтить, вставить штыри в
направляющие и потом окончательно закрепить консоль
согласно конструкции. Направляющие должны быть
хорошо закреплены, иначе насос будет работать очень
громко.
⇒ Вычистить шахту перед запуском насоса. (Освободить
от камней и шута).
⇒ Прикрепить
контрфланец автоматической жесткой
системы крепления к напорному патрубку насоса
(резьбовое или фланцевое соединение). Убедиться, что
резиновая фасонная уплотнительная прокладка (как и
прокладка на креплении) крепко сидит в горлышке
контрфланца и не может выпасть из него при опускании
насоса в шахту.
⇒ Прикрепить цепь на ручке насоса или на специальных
петлях
. Ввести насос в шахту с помощью направляющих
прихватов контрфланца между направляющими трубами.
Опустить насос в шахту. Насос автоматически
герметизируется в момент соединения с подставкой и
сразу готов к работе.
⇒ Подвесить цепь на одном из крюков на верхнем крае
шахты.
Спустить в шахту электрокабель нужной длины. Убедиться,
что кабель не
может быть заломан или поврежден.
7.3. Автоматическая поплавковая схема
При повышении уровня воды до установленной критической
точки (точки включения) поднявшийся поплавковый
выключатель автоматически включает насос. При понижении
уровня воды до установленной низшей точки (точки
отключения) выключатель соответственно автоматически
выключает насос.
Критические точки включения и отключения могут быть
установлены индивидуально для каждого насоса. Для
бесперебойной работы примите во внимание следующие
советы
:
Точки крепления и длина свободно лежащего кабеля
поплавкового выключателя должны быть выбраны в
соответствии с желаемым интервалом между критическими
точками. Не забудьте, что точка включения должна
находиться ниже уровня воды в канале во избежание
затоплений. Точка отключения должна находиться выше
верхнего края насоса, чтобы предотвратить попадание
воздуха в насос. Воздух,
попавший в насос, должен быть
удален.
Аккуратно погрузить поплавковый выключатель и кабель в
перекачиваемую жидкость. Насос включается только при
вращательном движении поплавка, неправильно
погруженный поплавок может не сработать на включение или
отключение, что приводит к затоплению или повреждениям
насоса от сухого хода.
При использовании отдельных поплавков для запуска
насоса, его отключении
и сигнальной системы критические
точки устанавливаются также согласно вышеуказанным
рекомендациям. Поплавок сигнализационной системы
должен включаться на 10 см выше нормальной точки
включения, но всегда ниже уровня воды в канале.
Важно: после каждого изменения крепления поплавков
необходимо проверить готовность схемы к работе с помощью
контрольного запуска установки.
