25

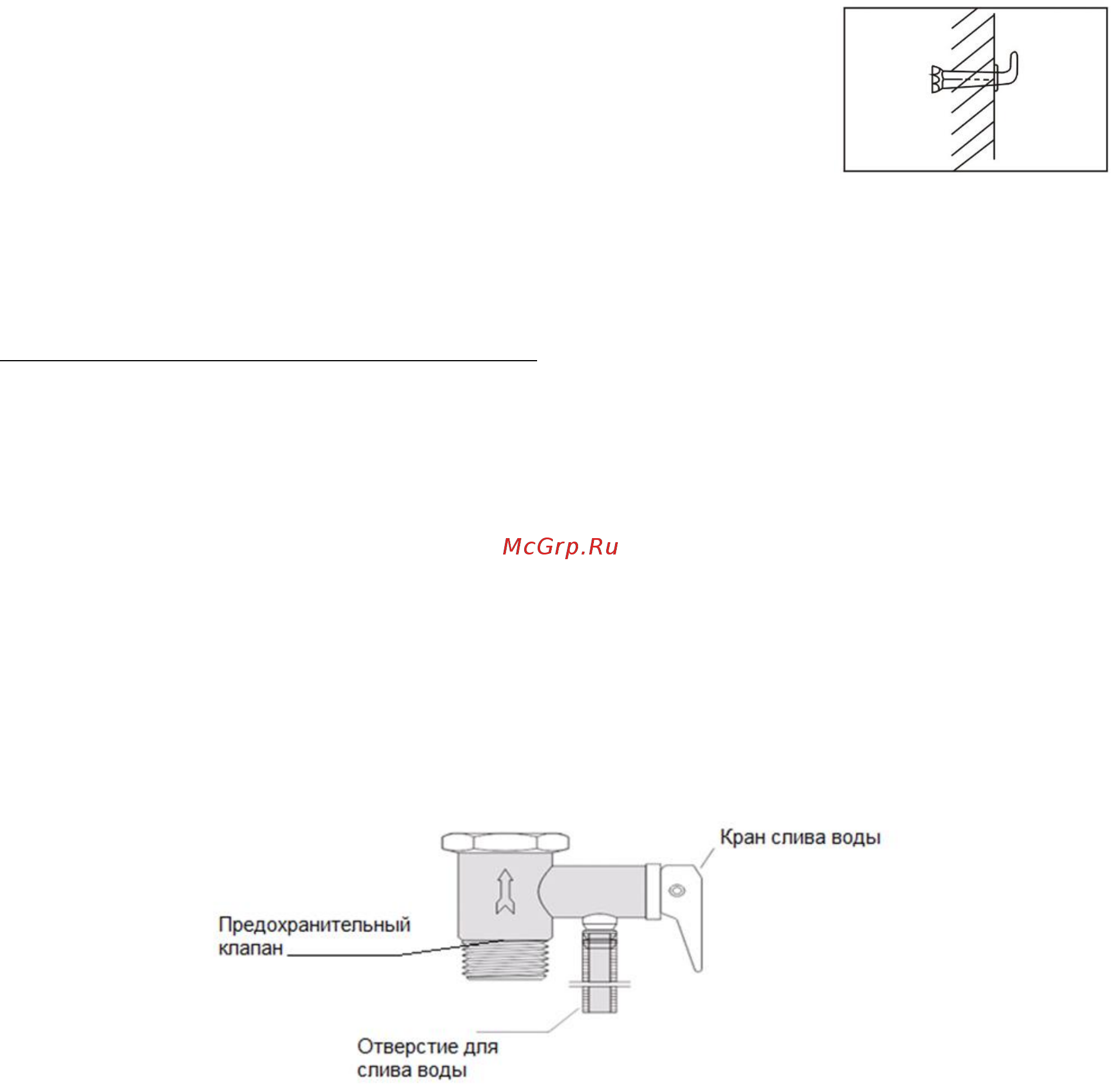

б) Встановіть анкерні болти з гаками в просвердлені отвори.
в) Підвісьте водонагрівач за кронштейн корпуса на гаки анкерних
болтів
Увага! Конструкція стіни повинна витримувати подвійну масу водонагрівача,
наповненого водою.
3.2 Приєднання до системи водопостачання
1. Шланги, що приєднуються до водонагрівача та з'єднувачі повинні витримувати робочий
тиск до 12 бар (1,2 МРа) і температуру до +100°C.
2. При стандартному з’єднанні водонагрівач працює під тиском, обумовленим тиском у
магістралі.
Приєднання вхідної трубки водонагрівача до системи водопостачання здійснюється через
запобіжний клапан, що входить у комплект поставки. Для зручності обслуговування,
при підключенні до системи водопостачання, рекомендується між вхідною трубою
водонагрівача та запобіжним клапаном додати трійникове відведення, до якого приєднати
кран для зливання води з водонагрівача (щоб уникнути випадкового відкривання крану
краще, якщо він буде відкриватися за допомогою спеціального ключа). Щоб уникнути
поломки при загвинчуванні запобіжного клапана не застосовуйте великих зусиль.
Запобіжний клапан виконує дві функції:
- пропускає воду тільки в одному напрямку (є зворотним клапаном).
- при тиску вище 7 бар (0,7 МПа) стравлює воду через отвір збоку (відкалібрований на 7
бар).
Поява крапель води з отвору запобіжного клапана під час нагрівання води є природним
процесом і пов'язана з розширенням води в баку при нагріванні. Отвір клапана радимо
з'єднати відвідною гнучкою трубкою з системою зливу.
В жодному разі не можна закривати отвір клапана!
Якщо тиск води в магістралі перевищує 4,5 бар (0,45 МПа), на лінії підведення води
слід поставити редуктор тиску.
Цей водонагрівач є нагрівачем замкненого типу, тому до нього може бути приєднане кілька
споживачів води. Схема підключення представлена нижче.
