Руководство по эксплуатации Страница: 6

Marina-Speroni ECM 100-DS [6/10] Электрические соединения

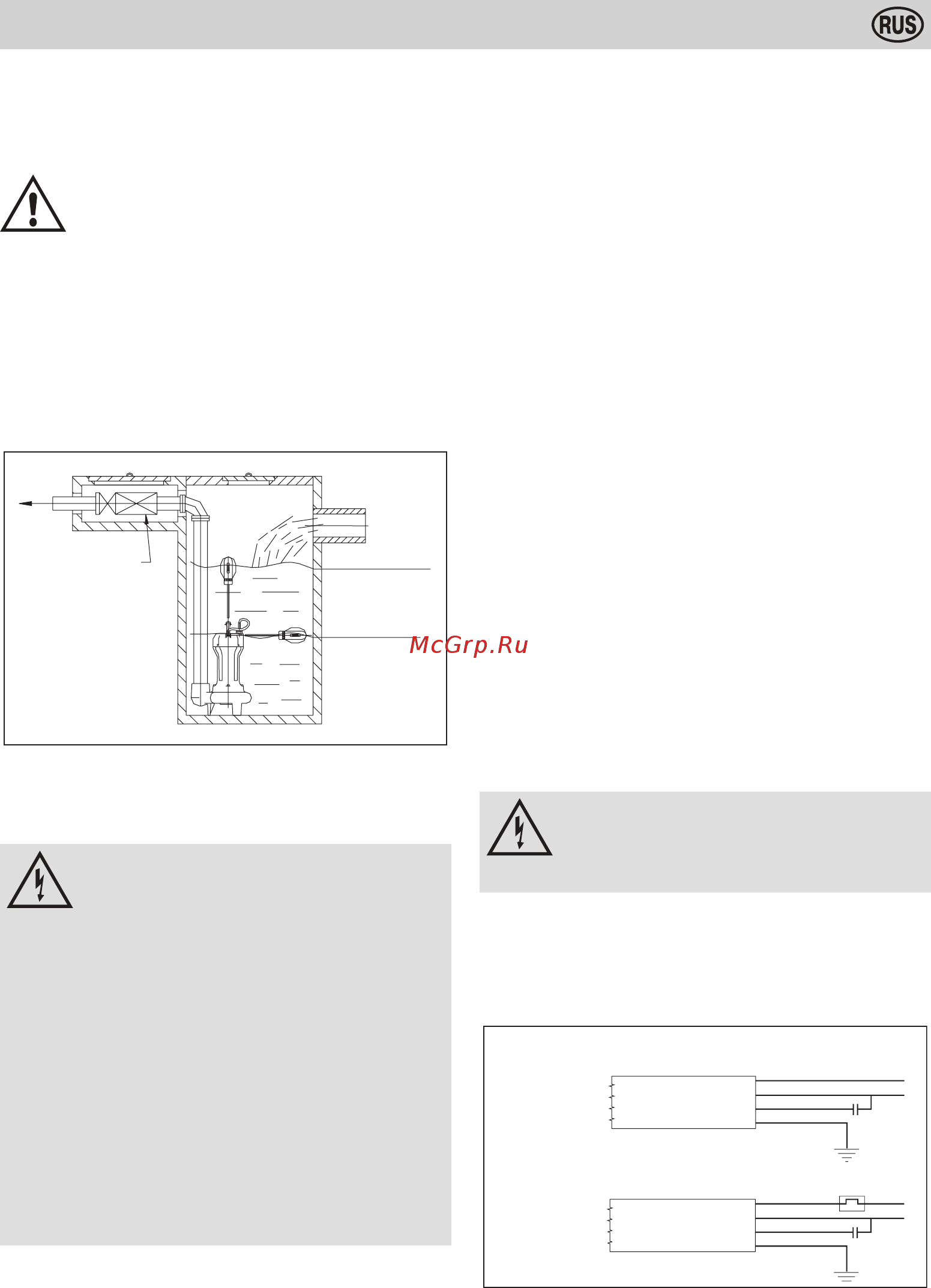

5.2. Расположение

Внимание

Установка и подключение насоса к электрической сети

должно производиться только квалифицированным тех-

ническим персоналом.

Устанавливать насос можно только после проведения следующей

простой проверки:

1) Перед осуществлением каких-либо действий с насосом необхо-

димо отключить его от электрической сети.

2) При использовании трехфазных электрических двигателей необ-

ходимо при помощи процедуры, описанной в разделе 5,3 руко-

водства, проверить направление вращения ротора.

3) Насос может быть установлен как в съемном, так и в фиксиро-

ванном положении.

Оптимальное место

для установки клапана

Максимальный

уровень жидкости

Минимальный

уровень жидкости

5.3. Подключение к электрической сети и определение

направления вращения насоса

Подключение насоса к электрической сети должно

производиться только квалифицированным техничес-

ким персоналом и в соответствии с действующими

нормативными актами. Внимание: При подключении к электри-

ческой сети сначала подключите желто-зеленый заземляющий

провод и только потом остальные провода в соответствии с инс-

трукцией, приведенной в разделе 5.4 “Электрические соедине-

ния”. При отключении насоса действуйте в обратном порядке.

Убедитесь в том, что напряжение и частота, указанные в таблич-

ке с паспортными данными, соответствуют параметрам питающей

сети, и что насос потребляет ток меньше допустимого для сети.

Обратите особое внимание на состояние кабелей! Перед установ-

кой насоса убедитесь в том, что кабели не повреждены; концы ка-

беля должны быть защищены от просачивания воды и влаги, осо-

бенно во время установки.

Насос должен быть оснащен устройством тепловой за-

щиты, соответствующим электрическим параметрам,

указанным в табличке с паспортными данными.

В разделе 5.4

“Электрические соединения”

изображена общая схе-

ма электрических соединений насоса.

Перед переходом к трехфазным электрическим соединениям необ-

ходимо проверить направление вращения насоса, в особенности во

время первого включения и при изменении условий установки. Не-

правильное направление вращения приводит к сильному снижению

производительности и может повредить насос.

Для проверки направления вращения насоса необходимо сделать

следующее:

- В точности следуйте инструкциям, представленным в разделе 1

“Основные правила техники безопасности”.

- Положите насос на бок и отпустите его.

- Выполните временное подсоединение к электросети, подключив

сначала желто-зеленый провод заземления, а потом остальные

провода силового кабеля к дистанционному выключателю.

- Убедитесь в том, что включение и вращение насоса не причинит

вреда персоналу. Люди и предметы должны находиться не бли-

же 1 метра от работающего насоса, вне зоны его действия.

- Не подносите руки или любые другие части тела к выпускному и

впускному отверстию насоса.

- Включите насос на несколько секунд.

- Посмотрите на направление вращения насоса через всасываю-

щее отверстие. Вращение должно осуществляться против часо-

вой стрелки.

Если насос вращается в другую сторону, необходимо поменять мес-

тами две фазы питающей сети и провести новое испытание. Пос-

ле получения нужного направления вращения, отметьте правильные

места подключения кабеля, отсоедините временное подключение и

установите насос на окончательное место работы.

5.4. Электрические соединения

Электрическое подключение насоса должно осущест-

вляться только квалифицированным персоналом в точ-

ном соответствии со всеми международными правила-

ми по установке.

Подключение к однофазной сети

Для подключения однофазного двигателя с вилкой Shuko, необхо-

димо вставить эту вилку в розетку. (См. схему соединений, рису-

нок 1).

3 _ БЕЛЫЙ

4 _ ЖЕЛТЫЙ/ЗЕЛЕНЫЙ

2 _ СИНИЙ

1 _ КОРИЧНЕВЫЙ

Схема соединений

Однофазные погружные насосы SEM_PRM_CUTTY

1 – Общий

2 – Работа

3 – Пуск

С – Конденсатор

T – Тепловая защита

КАБЕЛЬ ПИТАНИЯ
