Tascam DR-40X [8/80] Правая боковая панель
8
TASCAM DR-40X

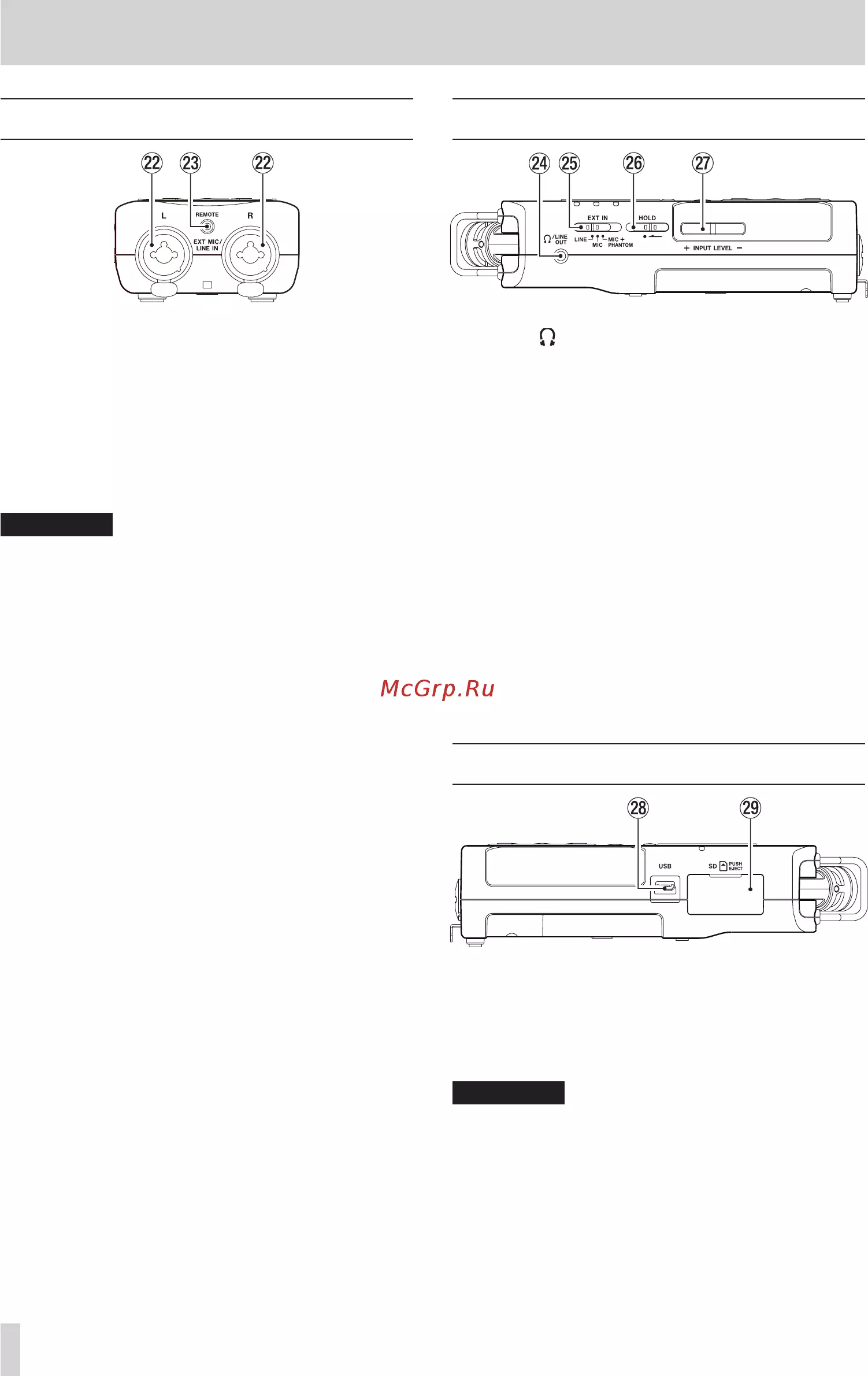

2 – Названия и функции узлов
Передняя панель
s
Левый/правый разъемы EXT MIC/LINE IN (XLR/
TRS)
Это симметричные комбинированные разъемы XLR/TRS
для подключения микрофона и внешнего устройства
входного сигнала.
XLR (1: Земля, 2: Горячий, 3: Холодный)
TRS (кончик: Горячий, кольцо: Холодный, гильза:
Земля)
ОСТОРОЖНО
i
Перед тем как подключить устройство линейного
сигнала к разъему EXT MIC/LINE IN, убедитесь, что
фантомное питание отключено. Если линейное
устройство подключается при включенном фантомном
питании, это может привести к повреждению подклю-
чаемого устройства и рекордера.
i
Не подключайте микрофоны к разъемам EXT MIC/
LINE IN и не отключайте от них, когда переключатель
фантомного питания установлен во включенное
положение. Это может привести к возникновению
громкого шума и привести к повреждению устройства
и подключенного оборудования.
i
Устанавливайте переключатель фантомного питания
в положение включения, только если используется
конденсаторный микрофон, требующий фантомного
питания. Включение фантомного питания при подклю-
ченном динамическом микрофоне или микрофоне,
который не требует фантомного питания, может
привести к повреждению устройства или подклю-
ченного оборудования.
i
При одновременном подключении конденсаторных
микрофонов, требующих фантомного питания, и
динамических микрофонов убедитесь, что подклю-
чаются сбалансированные динамические микрофоны.
Небалансные динамические микрофоны при
включенном фантомном питании использовать нельзя.
i
Подача фантомного питания к некоторым ленточным
микрофонам выводит их из строя. Если вы не уверены,
не подавайте фантомное питание на ленточный
микрофон.
d Разъем REMOTE (разъем TRS диаметром 2,5 мм)
Предназначен для подключения педали TASCAM RC-3F
или проводного пульта управления TASCAM RC-10
(продаются отдельно). Возможность удалённого управ-
ления пуском и остановкой воспроизведения а также
других функций.
Левая боковая панель
f Разъём /LINE OUT
Используется для подключения наушников или в
качестве разъема линейного входа для усилителя и
другого оборудования.
g Переключатель EXT IN [ВНЕШНИЙ ВХОД]
Используется для переключения типа входа для
разъёма EXT MIC/LINE IN, а также для включения/
выключения фантомного питания.
h Переключатель HOLD [БЛОКИРОВКА]
Сдвиг влево (по направлению стрелки) включает
режим блокировки.
При включении режима HOLD кнопки перестают
работать.
j Кнопки INPUT LEVEL [УРОВЕНЬ ВХОДНОГО
СИГНАЛА] (+/–)
Используются для настройки уровня входного сигнала.
Во время регулировки появляется всплывающее окно
состояния уровня входного сигнала.
Правая боковая панель
k USB порт
Представляет собой порт USB micro-B типа.
Используется для подключения устройства к
компьютеру посредством кабеля USB (A - Micro-B). (См.
«12 – Использование USB разъёма» на стр. 65.)
ОСТОРОЖНО
Устройство необходимо подключать непосредственно
к компьютеру, не к USB-концентратору.
l Слот для карты SD
Вставьте карту SD в этот слот.
