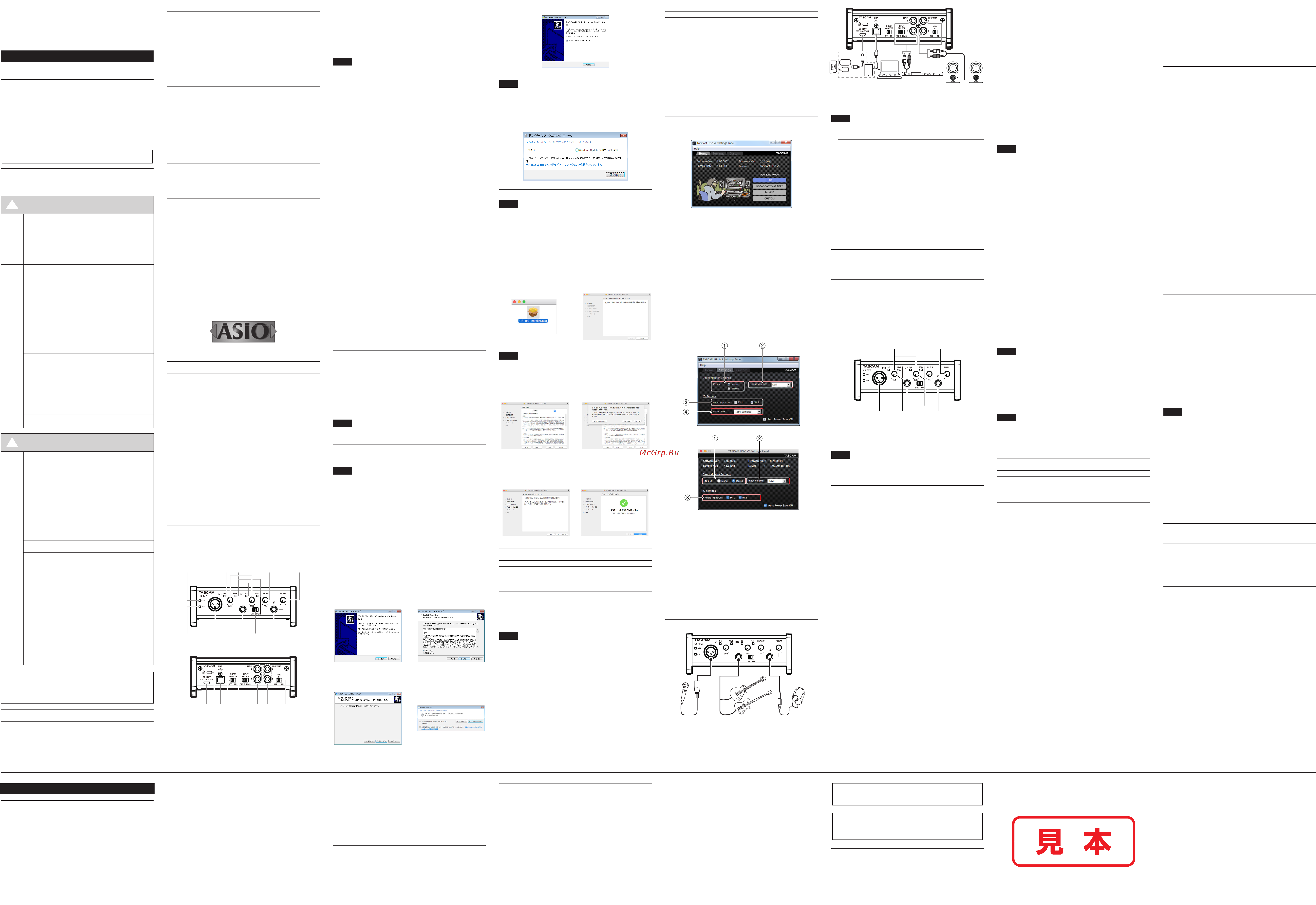

Model / Modèle / Modell
Modello / Modelo /
US-1x2
Serial No. / No de Série / Seriennummer
Numero di serie / Número de serie /
Date of purchase / Date de l’achat / Datum des Kaufs
Data dell’acquisto / Fecha de compra /
Owner’s name / Nom du possesseur / Name des Eigentümers
Nome del proprietario / Nombre del propietario /
Address / Adresse / Adresse
Indirizzo / Dirección /
Dealer’s name / Nom du détaillant / Name des Händlers
Nome del commerciante / Nombre del establecimiento /
Dealer’s address / Adresse du détaillant / Adresse des Händlers
Indirizzo del commerciante / Dirección del establecimiento /
X
http://teac-global.com/
X
US-1x2
USB Audio Interface
取扱説明書
はじめに
このたびは、TASCAM USB Audio Interface US-1x2をお買い上げいただきまして、
誠にありがとうございます。
ご使用になる前に、この取扱説明書をよくお読みになり、正しい取り扱い方法をご理
解いただいた上で、末永くご愛用くださいますようお願い申し上げます。お読みになっ
た後は、いつでも見られる所に保管してください。
取扱説明書（本書）には、本機の主な機能について解説しています。本機の全機能に
ついてはリファレンスマニュアルをご覧ください。
また取扱説明書およびリファレンスマニュアルは、TASCAMのウェブサイト
（https://tascam.jp/jp/）からダウンロードすることができます。
本機を使ったシステム内の他の機器（ハードディスクや光ディスクなど）の記憶内容
を消失した場合の修復に関しては、補償を含めて当社は責任を負いかねます。
本機をパソコンに接続する前に、専用ソフトウェアをダウンロードし、パソコンに
インストールしておく必要があります。
安全にお使いいただくために
製品を安全に正しくお使いいただき、あなたや他の人々への危害や財産への損害を未
然に防止するために、以下の注意事項をよくお読みください。
V
警告
以下の内容を無視して誤った取り扱いをすると、人が死亡ま
たは重傷を負う可能性が想定される内容を示しています。
P
AC アダプ
ターの電源
プラグをコ
ンセントか
ら抜く
万一、異常が起きたら
煙が出たり、変なにおいや音がするときは
機器の内部に異物や水などが入ったときは
この機器を落としたり、カバーを破損したときは
すぐに機器本体の電源を切り、必ずACアダプターの電源プラグをコン
セントから抜いてください。異常状態のまま使用すると、火災・感電の
原因となります。
販売店またはティアック修理センター（本書表面に記載）に修理をご依
頼ください。
N
指示
ACアダプターの電源プラグにほこりをためない
ACアダプターの電源プラグとコンセントの間にゴミやほこりが付着す
ると、火災・感電の原因となります。
定期的（年1回くらい）にACアダプターの電源プラグを抜いて、乾いた
布でゴミやほこりを取り除いてください。
=
禁止
ACアダプターのコードを傷つけない
ACアダプターのコードの上に重い物をのせたり、コードを壁や棚との
間に挟み込んだり、本機の下敷きにしない
ACアダプターのコードを加工したり、無理に曲げたり、ねじったり、引っ
張ったり、熱器具に近づけて加熱したりしない
コードが傷んだまま使用すると火災・感電の原因となります。
万一、ACアダプターのコードが破損したら（芯線の露出、断線など）、
販売店またはティアック修理センター（本書表面に記載）をご依頼くだ
さい。
別売のACアダプターや電源コードを他の機器に使用しない
故障、火災、感電の原因となります。
交流100ボルト以外の電圧で使用しない
この機器を使用できるのは日本国内のみです。表示された電源電圧（交
流100ボルト）以外の電圧で使用しないでください。また、船舶などの
直流（DC）電源には接続しないでください。火災・感電の原因となります。
この機器の隙間などから内部に金属類や燃えやすい物などを差し込む、
または落とさない
火災・感電の原因となります。
Y
分解禁止
この機器のカバーは絶対に外さない
カバーを外す、または改造すると、火災・感電の原因となります。
内部の点検・修理は販売店またはティアック修理センター（本書表面に
記載）にご依頼ください。
この機器を改造しない
火災・感電の原因となります。
V
注意
以下の内容を無視して誤った取り扱いをすると、人が傷害
を負う可能性が想定される内容および物的損害のみの発生
が想定される内容を示しています。
P
AC アダプ
ターの電源
プラグをコ
ンセントか
ら抜く
移動させる場合は、電源をオフ（スタンバイ状態）にし、必ずACアダ
プターの電源プラグをコンセントから抜き、外部の接続コードを外す
コードが傷つき、火災・感電の原因や、引っ掛けてけがの原因になるこ
とがあります。
旅行などで長期間この機器を使用しないときやお手入れの際は、安全の
ため必ずACアダプターの電源プラグをコンセントから抜く
通電状態の放置やお手入れは、漏電や感電の原因となることがあります。
N
指示
オーディオ機器を接続する場合は、各々の機器の取扱説明書をよく読み、
電源を切り、説明にしたがって接続する
また、接続は指定のコードを使用する
電源を入れる前には、音量を最小にする
突然大きな音が出て、聴力障害などの原因となることがあります。
この機器はコンセントの近くに設置し、ACアダプターの電源プラグは
簡単に手が届くようにする
異常が起きた場合は、すぐにACアダプターの電源プラグをコンセント
から抜いて、完全に電源が切れるようにしてください。
この機器には、別売の専用ACアダプターや電源コードを使用する
それ以外の物を使用すると、故障、火災、感電の原因となります。
移動させる場合は、外部の接続コードを外す
ケーブルが傷つき、火災・感電の原因や、引っ掛けてけがの原因になる
ことがあります。
=
禁止
ぐらついた台の上や傾いた所など不安定な場所に置かない
湿気やほこりの多い場所に置かない。風呂、シャワー室では使用しない
調理台や加湿器のそばなど油煙や湯気が当たる場所に置かない
火災・感電やけがの原因となることがあります。
ACアダプターの電源プラグを抜くときは、ACアダプターの電源コード
を引っ張らない
コードが傷つき、火災・感電の原因となることがあります。
必ずプラグを持って抜いてください。
O
禁止
濡れた手でACアダプターの電源プラグを抜き差ししない
感電の原因となることがあります。
V
注意
5年に1度は、機器内部の掃除を販売店またはティアック修理センター（本
書表面に記載）にご相談ください。
内部にほこりがたまったまま、長い間掃除をしないと火災や故障の原因
となることがあります。特に、湿気の多くなる梅雨期の前に行うと、よ
り効果的です。なお、掃除費用については、ご相談ください。
この装置は、クラスB 技術情報装置です。この装置は家庭環境で使用することを目
的としていますが、この装置がラジオやテレビジョン受信機に近接して使用される
と、受信障害を引き起こすことがあります。取扱説明書にしたがって正しく取り扱い
をしてください。
VCCI-B
ユーザー登録について
下記のウェブサイトにて、オンラインでのユーザー登録をお願い致します。
https://tascam.jp/jp/login
本製品の構成
本製品の構成は、以下の通りです。
なお、開梱は本体に損傷を与えないよう慎重に行ってください。
梱包箱と梱包材は、後日輸送するときのために保管しておいてください。
付属品が不足している場合や輸送中の損傷が見られる場合は、当社までご連絡くださ
い。
0
本体 ................................................................................................................................ x1
0
USBケーブル................................................................................................................ x1
0
DAWソフトウェアインストールガイド一式 ............................................................ x1
0
取扱説明書（本書、保証書付き）
................................................................................ x1
設置上の注意
0
本機の動作保証温度は、摂氏5度〜 35度です。
0
次のような場所に設置しないてください。音質悪化の原因、または故障の原因と
なります。
振動の多い場所
窓際などの直射日光が当たる場所
暖房器具のそばなど極端に温度が高い場所
極端に温度が低い場所
湿気の多い場所や風通しが悪い場所
ほこりの多い場所
0
放熱をよくするために、本機の上には物を置かないでください。
0
パワーアンプなど熱を発生する機器の上に本機を置かないでください。
結露について
本機を寒い場所から暖かい場所へ移動したときや、寒い部屋を暖めた直後など、気温
が急激に変化すると結露を生じることがあります。
結露したときは、約1 〜 2 時間放置してから電源を入れてお使いください。
製品のお手入れ
製品の汚れは、柔らかい布でからぶきしてください。化学雑巾、ベンジン、シンナー、
アルコールなどで拭かないでください。表面を傷める、または色落ちさせる原因とな
ります。
商標および著作権に関して
0
TASCAMおよびタスカムは、ティアック株式会社の登録商標です。
0
Microsoft、Windows、Windows Vista お よ び Windows Media は、 米 国
Microsoft Corporation の米国、日本およびその他の国における登録商標または
商標です。
0
Apple、Mac、Mac OS、macOS、iPad、iPod touch、Lightning、App
Store および iTunes は、米国および他の国々で登録されたApple Inc. の商標で
す。iPhone の商標は、アイホン株式会社のライセンスにもとづき使用されていま
す。
0
IOSは、Cisco の米国およびその他の国における商標または登録商標であり、ラ
イセンスに基づき使用されています。
0
ASIO は、Steinberg Media Technologies GmbH の商標およびソフトウェア
です。
0
その他、記載されている会社名、製品名、ロゴマークは各社の商標または登録商
標です。
アフターサービス
0
この製品には、保証書が本書裏面に添付されています。大切に保管してください。
万が一販売店印の捺印やご購入日の記載が無い場合は、無料修理保証の対象外になり
ますので、ご購入時のレシートなどご購入店・ご購入日が確認できるものを一緒に保
管してください。
0
保証期間はお買い上げ日より1年です。保証期間中は、保証書に記載の無料修理規
定によりティアック修理センターが無料修理致します。その他の詳細については、
保証書をご参照ください。
0
保証期間経過後、または保証書を提示されない場合の修理については、お買い上
げの販売店またはティアック修理センター（本書表面に記載）にご相談ください。
修理によって機能を維持できる場合は、お客様のご要望により有料修理致します。
0
万一、故障が発生した場合は使用を中止し、お買い上げの販売店またはティアッ
ク修理センター（本書表面に記載）までご連絡ください。
0
修理を依頼される場合は、次の内容をお知らせください。なお、本機の故障、も
しくは不具合により発生した付随的損害（録音内容などの補償）の責については、
ご容赦ください。
i
型名、型番（US-1x2）
i
製造番号（Serial No.）
i
故障の症状（できるだけ詳しく）
i
お買い上げ年月日
i
お買い上げ販売店名
0
お問い合わせ先については、（本書表面に記載）をご参照ください。
0
当社は、この製品の補修用性能部分（製品の機能を維持するために必要な部品）
を製造打ち切り後、8年間保有しています。
0
本機を廃棄する場合に必要となる収集費などの費用は、お客様のご負担になります。
各部の名称
フロント／リア パネル
56
1
790q
243
8
erty ui ow
フロント パネル
リア パネル
1
ファントム電源インジケーター
リアパネルのファントム電源スイッチ（o）が「ON」のときにインジケーター
が点灯します。
2
SIGインジケーター
SIGインジケーターは、IN1/IN2/LINE IN L-R端 子（8 ／ 9 ／ u）に信号
（−32dBFS以上）が入力されている際、緑色に点灯します。
3
PEAKインジケーター
PEAKインジケーターは、IN1/IN2/LINE IN L-R端子（8 ／ 9 ／ u）の信号
（−1dBFS以上）が歪む直前から赤く点灯します。
4
GAIN つまみ
IN1/IN2端子（8 ／ 9）からの入力レベルを調節します。
5
LINE OUTつまみ
LINE OUT L-R端子（i）の出力レベルを調節します。
6
PHONESつまみ
PHONES端子（q）の出力レベルを調節します。
注意
ヘッドホンを接続する前には、PHONESつまみで音量を最小にしてください。突
然大きな音が出て、聴力障害などの原因となることがあります。
7
USB インジケーター
USB接続が有効なときに点灯します。
8
IN1端子
XLRバランスタイプのマイク入力端子です。
9
IN2端子
TRS標準ジャックによる入力端子です。
TRSジャックは、フロントパネルにあるLINE/INSTスイッチ（0）により、バ
ランスライン入力（LINE時）とアンバランス入力（INST時）の切り換えが可能
です。
0
LINE/INST スイッチ
IN2端子（9）の入力ソースに応じて設定します。
電子楽器やオーディオ機器を接続する場合は [LINE] に、エレキギターやエレキ
ベースなど出力インピーダンスの高い機器を接続する場合は [INST（インストゥ
ルメント入力）] にします。
q
PHONES 端子
ステレオヘッドホンを接続するためステレオ標準ホンジャックです。
リアパネルのLINE OUT L-R端子（i）と同じ信号が出力されます。
ミニプラグのヘッドホンを接続する場合は、変換アダプターをご使用ください。
w
DC IN 5V 端子（Micro USBタイプ）
iOSデバイスなど本機に電源が供給できない機器と接続する場合、USB電源アダ
プターやモバイルバッテリーなどの電源デバイスを使用して、本機に電源を供給
する必要があります。詳しくは、本書の「iOSデバイスでご使用の場合」をご参
照ください。
e
ケンジントンロック装着穴
r
USB端子（USB-Bタイプ）
付属のUSBケーブルを使ってパソコンまたはiOSデバイスと接続します。
（USB2.0に対応）
t
DIRECT MONITORスイッチ
入力ソースを直接モニターしたい場合は、[ON]側にしてください。
[ON]に設定した場合、後述のSettings Panel（アプリケーション）にて入力ソー
スのボリューム（Low ／ Mid ／ High）を設定できるようになります。
y
INPUT SELECTスイッチ
入力ソースに応じて設定します。
フロントパネルのIN1 ／ IN2端子（8 ／ 9）接続する場合は[FRONT]側に、リ
アパネルのLINE IN L-R端子（u）に接続する場合は[REAR]側にします。
u
LINE IN L-R端子
RCAピンジャックタイプのアナログライン入力です。
i
LINE OUT L-R端子
RCAピンジャックタイプのアナログライン出力です。
o
ファントム電源スイッチ
IN1端子（8）に+48Vのファントム電源を供給するためのスイッチです。
専用ソフトウェアをインストールする
本機を使用するには、パソコンに専用ソフトウェアをインストールする必要がありま
す。専用ソフトウェアはTASCAM のウェブサイト（https://tascam.jp/jp/）から、
ご使用のOSに適した最新の専用ソフトウェアをダウンロードしてください。
0
Windows パソコンは、専用ソフトウェアをインストールすると Windows 専用
のドライバー、および Windows 専用のSettings Panel（アプリケーション）
がインストールされます。
0
Macの場合は、専用ソフトウェアをインストールするとMac専用のSettings
Panel（アプリケーション）のみをインストールします。ドライバーは、OS 標準
ドライバーを使用します。
0
iOSデバイスの場合は、iOS標準のドライバーを使用しますので、専用ソフトウェ
アをインストールする必要はありません。
注意
ソフトウェアのインストール時には、他のアプリケーションを終了してからイン
ストールを開始してください。
Windows 専用ソフトウェアのインストール
以下の Windows 専用ソフトウェアのインストール手順にしたがってインストールし
てください。
注意
i
パソコンと本機をUSBケーブルで、接続する前に Windows 専用ソフトウェアの
インストールを完了してください。
i
パソコンに Windows 専用ソフトウェアをインストールする前に本機をUSB ケー
ブルで接続し、パソコンに[新しいハードウェアの検出ウィザード]が起動してし
まっている場合は、そのウィザードを終了させ、USB ケーブルを抜いてください。
Windows 専用ソフトウェアのインストール手順
1.
TASCAM のウェブサイト（https://tascam.jp/jp/）から、ご使用のOS に
適した最新の Windows 用ソフトウェアをダウンロードし、ご使用のパソコン
に保存してください。
2.
保存した Windows 専用ソフトウェア（zipファイル）をデスクトップなどに解
凍してください。
3.
解凍して生成されるフォルダー内にある [TASCAM_US-1x2_Installer_
x.xx.exe] をダブルクリックすると、自動的にインストールソフトウェアが起
動します。
4.
[セキュリティの警告]または [ユーサー アカウント制御] の画面が表示されます
ので、[はい（Y）] ボタンをクリックします。
5.
[セットアップウィザード]の画面が表示されたら、[次へ（N）>] ボタンをクリッ
クします。（Fig.A）
使用ライセンス許諾契約書の内容を確認し、内容に同意ができたら、[使用許諾
契約の項に同意します（A）] を選択します。
次に [次へ（N）>] ボタンをクリックします。（Fig.B）
e
（Fig.A） （Fig.B）
6.
次に [インストール（I）] ボタンをクリックします。（Fig.C）
インストールが開始されます。（Fig.D）
e
（Fig.C） （Fig.D）
7.
次の画面が表示されたら、インストール作業は完了です。
[完了（F）] ボタンをクリックします。
インストーラーが終了し、Windows 専用のSettings Panelが起動します。
メモ
ソフトウェアをインストール後に初めて本機をUSB接続すると、デバイスド
ライバーのインストールが実行されます。このとき Windows は、自動的に
Windows Updateを検索するため、本機の接続が認識されるまでに時間がかか
る場合があります。しばらくしても本機が認識されない場合、パソコンのディ
スプレー右下の通知領域から、ソフトウェアのインストール画面を表示させ、
[Windows Update からのドライバーソフトウェアの取得をスキップする] をク
リックして、検索を終了させてください。
Mac 専用ソフトウェアのインストール
メモ
i
パソコンにUSBケーブルで接続する前にMac専用ソフトウェアをインストールし
てください。
i
Gatekeeperの設定により、インストール中に警告画面が出ることがありま
す。Gatekeeperについては、リファレンスマニュアルの「インストール」の
「Gatekeeperについて」をご参照ください。
Mac 専用ソフトウェアのインストール手順
1.
TASCAM のウェブサイト（https://tascam.jp/jp/）から、ご使用のOSに適
した最新の専用ソフトウェアをダウンロードし、ご使用のパソコンに保存して
ください。
2.
保存したMac 専用ソフトウェアのディスクイメージファイル [TASCAM_US-
1x2_Installer_x.xx.dmg] ファイルをダブルクリックし、開いたフォルダー内
の [US-1x2_Installer.pkg] をダブルクリックします。（Fig.A）
インストーラーが起動しますので、[続ける] ボタンをクリックします。（Fig.B）
e
（Fig.A） （Fig.B）
メモ
ご使用の環境により、ダウンロードしたzipファイルが解凍されていない場合があ
ります。その場合は、zipファイルを解凍してからディスクイメージファイルをダ
ブルクリックしてください。
3.
次に希望の言語を選択し、[続ける] ボタンをクリックします。（Fig.C）
[使用許諾契約を読む] ボタンをクリックして、使用許諾契約の内容を確認しま
す。内容に同意ができたら、[同意する] を選択します。（Fig.D）
e
（Fig.C） （Fig.D）
4.
次に [インストール] ボタンをクリックすると、インストールが開始されます。
（Fig.E）
次の画面が表示されたら、インストール作業は完了です。[閉じる] ボタンをク
リックします。（Fig.F）
e
（Fig.E） （Fig.F）
電源を接続する
パソコン（Windows ／ Mac）でご使用の場合
本機をパソコンに接続して使用する場合、USBバスパワーで起動しますので、他の電
源デバイスを接続する必要はありません。
iOSデバイスでご使用の場合
本機をiOSデバイスに接続して使用する場合、本機に電源を供給するため、外付けバッ
テリーパックやUSB電源アダプターなどの電源デバイスを接続する必要があります。
別売のACアダプター PS-P520E、外付けバッテリーパック BP-6AAまたはApple
純正のiPad ／ iPhoneに付属のUSB電源アダプターを、別売のUSBケーブルと接続
して、DC IN 5V端子（w）に接続します。
注意
i
iPod touchにはUSB電源アダプターが付属されていません。iPod touch でご使
用の場合は、別途Apple純正のUSB 電源アダプター（電圧5V、電流が700mA
以上供給可能なもの）をご購入ください。
i
他の外付けバッテリーパックやUSB電源アダプターでも動作可能ですが、別売の
ACアダプター PS-P520E、外付けバッテリーパック BP-6AAまたはApple純正
のiPad ／ iPhoneに付属のUSB電源アダプターをご使用になることを強く推奨し
ます。
他の外付けバッテリーパックやUSB電源アダプターをご使用になる場合は、下記
の仕様の電源デバイスをご使用ください。
[供給電圧：5V、供給電流：700mA以上]
上記の仕様以外で電源デバイスを使用すると故障、発熱、発火などの原因になり
ます。異常がある場合は、使用を中止して、販売店またはティアック修理センター
（本書表面に記載）に修理をご依頼ください。
各種設定する
Settings Panelを開く
Windows の場合
[すべてのプログラム]にある[TASCAM]から [US-1x2 Settings Panel] を選択し
ます。
Windows 専用Settings Panelには、3 つのタブ画面があります。
Settings Panel上部の各タブをクリックすると、選択されたタブ画面の表示になり
ます。
Home ： 各種情報の表示、および目的の動作に適したプリセットを選択しま
す。
Settings ：本体機能の設定を行います。
Custom ：ソフトウェアミキサー機能の設定を行います。
Macの場合
[アプリケーション]から [US-1x2_SettingsPanel] を選択して起動し、パソコンの
ディスプレー上にMac専用Settings panel を表示します。
Homeタブ画面を設定する（Windows のみ）
Windows 専用Settings Panel の [Home] タブ画面の [Operating Mode] 項目を
設定します。
[ Windows 専用Settings Panel・Homeタブ画面]
[DAW]
DAWソフトウェアを使用する場合、および [BROADCAST/KARAOKE] モー
ドが不要な場合（生放送／カラオケ用途以外）に設定。
[BROADCAST/KARAOKE]
生放送やカラオケなどを行う場合に設定。
ループバック機能を有効にするプリセットが呼び出され、パソコンから出力され
た音と本機のIN1 ／ IN2 ／ LINE IN L-R 端子（8 ／ 9 ／ u）から入力された
マイクの音声をミックスして再びパソコンに戻すことができます。
[TALKING]
通話アプリケーションなどで会話を行う場合に設定。
ループバック機能を無効にするプリセットが呼び出され、パソコンから出力され
た音（通話相手の声や自分のパソコン内で再生している音楽など）を再びパソコ
ンに戻さないようになります。
[CUSTOM]
[Custom]タブ画面で設定した動作を行う場合に設定。
Settingsタブ画面（Windows）／ Settings Panel（Mac）
を設定する
Windows 専用Settings Panelの [Settings] タブ画面、または Mac専用 Settings
Panelを設定します。
[ Windows 専用Settings Panel・Settings タブ画面 ]
[Mac 専用Settings Panel]
1
Direct Monitor Settings IN 1-2項目
IN1
／
IN2
／ LINE IN L-R
端子（ 8
／
9
／ u
）からのモニター信号を [Mono]
または[Stereo] に設定します。
2
Input Volume項目
本機の入力端子からの入力信号と、パソコンからの出力信号のミックスバランス
を調節します。
3
Audio Input ON項目
入力のオン／オフを入力ごとに設定します。
4
Buffer Size 項目（Windows 版のみ）
パソコンとやりとりするオーディオ入出力信号のバッファーサイズを調整しま
す。
前述以外の設定内容について、詳しくはリファレンスマニュアルの「Settings panel
の設定」の[Windows 専用 Settings Panel について ] および [Mac 専用Settings
Panelについて ] をご参照ください。
外部機器を接続する
[接続例（フロント）]
ベース／ギター ヘッドホンボーカルマイク
[接続例（リア）]
外付バッテリーパック
またはUSB電源アダプター
* iOSデバイスを使用する場合、
外付けバッテリーパックやUSB電源アダプターなどを同時に接続し、電源を確保する
必要があります。
CDプレーヤー
パワードモニタースピーカー
パソコン
またはiOSデバイス
注意
i
接続する前に、本機および接続する機器の電源を全てオフまたはスタンバイ状態
にしてください。
i
ファントム電源を必要としないマイクを接続している場合は、ファントム電源をオン
にしないでください。
i
ファントム電源を必要とするコンデンサーマイクを使用する場合のみ、ファントム電源
スイッチをオンにしてください。ファントム電源を必要としないダイナミックマイクな
どを接続しているときにファントム電源をオンにすると、本機および接続中の機器が故
障する恐れがあります。
i
ファントム電源をオンにした状態で、マイクの抜き挿しをしないでください。大
きなノイズを発生し、本機および接続中の機器が故障する恐れがあります。
i
LINE OUTつまみとPHONESつまみを下げた状態でファントム電源のオン／オフ
切り換えを行ってください。マイクによっては大きなノイズを発生し、モニター
機器から突然大きな音が出て、機器の破損や聴力障害の原因になる可能性があり
ます。
i
ファントム電源を必要とするコンデンサーマイクとダイナミックマイクを合わせ
て使用する場合は、必ずバランスタイプのダイナミックマイクをご利用ください。
アンバランスタイプのダイナミックマイクを混用することはできません。
i
リボンマイクの中には、ファントム電源を供給すると故障の原因になるものがあ
ります。疑わしい場合は、リボンマイクにファントム電源を供給しないでください。
iOS デバイスとの接続
iOSデバイスの接続には、Lightning-USBカメラアダプタ（*1）と外付けの電源デバ
イス（*2）が必要です。
* 1：Apple純正Lightning-USBカメラアダプタを別途、ご用意ください。
* 2：本書の「電源を接続する」に記載されている電源デバイス。
入力音を調節する
マイク、ギター、キーボード、オーディオ機器など、本機に入力されたアナログ音声
信号は、デジタル信号に変換された後にUSBを経由してパソコンに送られます。
そのパソコンに送られるデジタル信号を本機の機能で調節が可能です。
また、スピーカー（アンプ経由）やヘッドホンを本機に接続することにより、本機に
入力されるオーディオ信号やパソコンからの出力信号をモニターすることができます。
入力音を聴きながらフロントパネルにある各操作子を必要に応じて操作します。
[操作例]
1
2
3 4
5
IN1
／
IN2 端子（1）からのアナログ入力レベルを、各GAIN つまみの右上にあ
る PEAK インジケーター（2）が点灯しないように、各GAIN つまみ（3）で調
節します。
ヘッドホンでモニター音を聴く場合は、PHONES端子（4）にヘッドホンを接続
した後、PHONESつまみ（5）で調節します。
メモ
i
入力音がヘッドホンやLINE OUT L-R 端子からの出力から聴こえない場合には、
[Settings Panel] 画面にある [4 LINE OUT L-R 項目 ] の設定を確認してくだ
さい。
i
DIRECT MONITORスイッチが、[ON] 側になっているか確認してください。
トラブルシューティング
本取扱説明書の手順通り設定しても本機が正常に使用できない場合は、まずは本章を
ご確認ください。
本章で解決できない場合は、「タスカムカスタマーサポート」まで、下記のご使用環境
と、詳しい状況をお知らせいただきますようお願い致します。
ご使用環境
i
パソコンメーカー :
i
モデル :
i
CPU :
i
搭載メモリー :
i
OS :
i
使用アプリケーション :
i
ウイルス対策ソフト :
i
無線LANの有無 :
お問い合わせ先につきましては、本書表面をご参照ください。
専用ソフトウェアをインストールできない
1.
OSの確認
お使いのOS とインストールしようとしているソフトウェアの対応 OS が異なっ
ている可能性があります。対応OS を今一度ご確認ください。
2.
常駐ソフトの停止
アンチウイルスソフトなどの常駐ソフトがインストールの妨げとなる場合があ
ります。常駐ソフトを終了し、再度インストールをお試しください。
本機を接続したがパソコンに認識されない
1.
専用ソフトウェアのインストール
i
専用ソフトウェアをインストールしてください。
本書の「専用ソフトウェアをインストールする」をご参照ください。
2.
USB ポートの差し替え
i
本機は USB1.1 では動作しません。USB2.0またはUSB3.0 のポートをご使
用ください。
i
本機の接続は、USBハブはご使用にならず、必ずパソコン本体の USBポート
に接続してください。
i
上記の方法で解決しない場合、パソコン本体の別のUSBポートに接続してく
ださい。
パソコンでオーディオを再生しても音が出ない
本機をパソコンに接続した状態で下記をご確認ください。なお、以下の設定を行うと本
機経由で音は出ますが、パソコンのスピーカーやヘッドホン端子から音は出なくなりま
す。
[Windows の場合]
リファレンスマニュアルの「アプリケーションガイド」 の「 Windows Media
Player」を参照して各OS に合わせた設定を行ってください。
[Macの場合]
1.
全てのアプリケーションを終了し、アップルメニューより[ システム環境設定...]
画面を開きます。
2.
[サウンド ] を開きます。
3.
[出力 ] タブから [US-1x2]を選択します。
設定が完了しましたら、パソコンを再起動し、再生音をご確認ください。
また、お使いのアプリケーションによっては、上記とは別にデバイス設定を行
う必要がある場合があります。特にDAWソフトウェアをご使用時には、上記
OSの設定とは別のオーディオエンジンで動作していますので、本機の専用ソフ
トウェアをインストール後、先にDAWソフトウェアのドライバー設定をご確
認ください。
お使いのアプリケーションの詳しい設定方法については、各マニュアルをご参
照ください。
音切れやノイズが発生する
パソコンの負荷が原因で音切れやノイズが発生します。
パソコンの負荷を軽減させる方法を下記にご紹介致します。
1.
無線LAN やアンチウイルスソフトなどの常駐ソフトがバックグラウンドで動作
している場合は、定期的な負荷がかかり、音切れやノイズの原因となります。
その場合は無線LANの通信を停止する、またはアンチウイルスソフトなどの常
駐ソフトを停止後して、お試しください。
2.
お使いのオーディオアプリケーション、あるいは本機のSettings panel にて
バッファーサイズ（レイテンシー）の設定を大きくすることをお試しください。
（Windows のみ）
メモ
オーディオアプリケーション側でパソコンへの負荷を減らす方法については、オー
ディオアプリケーションのメーカー様にお問い合わせください。
3.
パソコンをオーディオ処理に適した設定に変更してください。
[Windows の場合]
0
パフォーマンスオプション
1 ご使用の OS（Windows 10
／
Windows 8.1
／
Windows 7）に適した設
定方法でコントロールパネルを開きます。
i
Windows 10 は、 Windows のスタートボタンから[コントロールパネ
ル]をクリックし、コントロールパネルを開きます。さらに[システム]ア
イコンをクリックします。
i
Windows 8.1 は、通常のスタート画面（メトロUI画面）で右クリックし、
[すべてのアプリ] をクリックします。さらに [コンピュータ] を右クリッ
クし、[プロパティ ] を選択します。
i
Windows 7 は、 Windows のスタートボタンから [コンピュータ] を右
クリックし、[プロパティ ] を選択します。
2 [システムの詳細設定 ] をクリックします。
3 [ システムのプロパティ ] 画面の [詳細設定] タブで、[パフォーマンス] 枠の[設
定...] をクリックします。
4 [ パフォーマンスオプション] 画面の[視覚効果]タブで、[パフォーマンスを優
先する] を選択します。
0
電源オプション
1 ご使用の OS（Windows 10
／
Windows 8.1
／
Windows 7）に適した設
定方法で [コントロールパネル ] を開きます。
2 [ハードウェアとサウンド ] をクリックします。
3 [電源オプション ] をクリックします。
4 [電源プランの選択 ] で [ 高パフォーマンス ] を選択します。
メモ
項目が表示されていない場合は、[追加のプランを表示] の下向きの三角ボタンを
選択して表示します。
[Mac の場合]
1 アップルメニューより [システム環境設定...] 画面を開き、[省エネルギー ] を
選択します。
2 [コンピュータのスリープ] を [しない] に設定します。
3 [ディスプレイのスリープ]を [しない] に設定します。
メモ
Mac OSのバージョン、またはMac によっては、この設定がない場合があります。
バンドルDAW ソフトウェアのお問い合わせについて
バンドルDAW ソフトウェアにつきましては、弊社ではサポート外となります。
ご使用については、バンドルDAWソフトウェアのヘルプメニューをご参照いただき
ますようお願い致します。
仕様
定格
サンプリング周波数 44.1k/48k/88.2k/96k Hz
量子化ビット数 16/24 ビット
アナログオーディオ入力定格
IN 1入力
MIC入力（バランス）
コネクター： XLR-3-31 相当
（1：GND、2：HOT、3：COLD）
入力インピーダンス： 2.4kΩ
規定入力レベル： −65dBu（0.0004Vrms）
（GAINつまみ MAX 時）
規定入力レベル： −8dBu（0.3090Vrms）
（GAINつまみ MIN 時）
最大入力レベル： ＋8dBu（1.9467Vrms）
GAIN幅： 57dB
IN 2入力
LINE/INST入力（バランス／アンバランス）
コネクター： 6.3mm（1/4″）TRS 標準ステレオジャック
（Tip：HOT、Ring：COLD、Sleeve：GND）
GAIN幅： 45dB
LINE入力（バランス）
（LINE INSTスイッチを [LINE] に設定時）
入力インピーダンス： 10kΩ
規定入力レベル： −41dBu（0.0069Vrms）
（GAINつまみ MAX 時）
規定入力レベル： ＋4dBu（1.228Vrms）
（GAINつまみ MIN 時）
最大入力レベル： ＋20dBu（7.75Vrms）
INST入力（アンバランス）
（LINE INSTスイッチを [INST] に設定時）
入力インピーダンス： 1MΩ 以上
規定入力レベル： −58dBV（0.0013Vrms）
（GAINつまみ MAX 時）
規定入力レベル： −13dBV（0.2239Vrms）
（GAINつまみ MIN 時）
最大入力レベル： +3dBV（1.4125rms）
LINE L ／ R入力（アンバランス）
コネクター： RCA ピンジャック
入力インピーダンス： 10kΩ
最大入力レベル： ＋6dBV（1.9953Vrms）
アナログオーディオ出力定格
LINE OUT L-R出力（アンバランス）
コネクター： RCAピンジャック
出力インピーダンス： 100Ω
最大出力レベル： +6dBV（1.995Vrms）
ヘッドホン出力（PHONES）
コネクター： 6.3mm（1/4″）ステレオ標準ジャック
最大出力： 18mW ＋ 18mW以上
（THD＋ N 0.1% 以下、32 Ω負荷時）
コントロール入出力定格
USB
コネクター ： USB Bタイプ 4 ピン
転送速度 ： USB 2.0 High Speed（480Mbps）
DC IN 5V
コネクター ： USB Micro Bタイプ
オーディオ性能
マイクアンプEIN（入力換算雑音）
−127dBu 以下（150 Ω終端、GAIN つまみ MAX時）
周波数特性
IN1-IN2 q LINE OUT L-R、ヘッドホン（HP）出力
44.1kHz､ 48kHz 時
20Hz： ＋ 0dB ／− 0.5dB（JEITA）
20kHz： ＋0dB ／−0.5dB（JEITA）
20kHz： ＋0dB ／−1.0dB（HP出力、JEITA）
88.2kHz､ 96kHz 時
20Hz： ＋ 0dB ／− 0.5dB（JEITA）
40kHz： ＋0dB ／−1.0dB（JEITA）
40kHz： ＋0dB ／−3.0dB（HP出力、JEITA）
S/N 比
100dB以上（22kHz LPF + A-Weight)
（スタンドアローンモード動作時*の LINE入力 w LINE OUT、GAIN つまみ
MIN時、JEITA）
歪率
0.006%以下
（スタンドアローンモード動作時* のLINE 入力 w LINE OUT、1kHz サイン波、
規定入力レベル、最大出力レベル、JEITA）
クロストーク
95dB以上
（スタンドアローンモード動作時* のLINE 入力 w LINE OUT、1kHz サイン波、
JEITA）
＊
本機の電源が入っていて、USBケーブルがパソコンとつながっていないとき
動作条件
最新の対応OS状況については、TASCAMのウェブサイト（https://tascam.jp/
jp/）ご確認ください。
Windows
対応OS
Windows 10 32 ビット／ Windows 10 64 ビット
Windows 8.1 32ビット／ Windows 8.1 64ビット
Windows 7 32 ビット SP1以上／ Windows 7 64 ビット SP1以上
（Windows 8、Windows Vista および Windows XPはサポート外）
対応パソコン
USB2.0を装備した Windows 対応パソコン
CPU/クロック
デュアルコアプロセッサー 2GHz 以上（x86）
メモリー
2GB 以上
注意
本機の動作確認は、上記のシステム条件を満たす標準的なパソコンを使って行わ
れていますが、上記条件を満たすパソコン全ての場合の動作を保証するものでは
ありません。同一条件下であっても、パソコン固有の設計仕様や使用環境の違い
により処理能力が異なります。
Mac
対応OS
macOS Sierra（10.12以降）
OS X El Capitan（10.11以降）
OS X Yosemite（10.10以降）
対応パソコン
USB2.0を装備した Mac
CPU ／クロック
デュアルコアプロセッサー 2GHz 以上
メモリー
2GB 以上
iOS デバイス
iOS7 以降のアップル製iOS デバイス
対応オーディオドライバー
Windows： ASIO2.0、WDM
Mac： Core Audio
iOSデバイス： Core Audio for iPhone
一般
電源
パソコン時
USBバスパワー
iOSデバイス時
USB電源アダプター（電圧 5V、電流が 700mA 以上供給可能なもの）*1
外付けバッテリーパック（電圧5V、電流が 700mA 以上供給可能なもの）*2
*1 USB電源アダプターは、別売のACアダプター PS-P520EまたはiPad
／ iPhone 付属 品を 強 く推 奨し ま す。iPod touchに は、USB電 源 ア
ダプターが付属されていません。iPod touchでご使用の場合は、別途
Apple 純正のUSB電源アダプター（電圧5V、電流が700mA以上供給
可能なもの）をご購入ください。
*2 外付けバッテリーパックは、TASCAM BP-6AAを強く推奨します。
他の外付けバッテリーパックやモバイルバッテリーをご使用の場合は、
電圧5V、電流が700mA以上供給可能なものをご購入ください。
消費電力
2.5W
外形⼨法
146 x 55 x 120mm（幅 x 高さ x 奥行き）
質量
623g
動作温度
5 〜 35℃
0
取扱説明書のイラストが一部製品と異なる場合があります。
0
製品の改善により、仕様および外観が予告なく変更することがあります。
Printed in China
WARRANTY
／
保証書
In the United States
This warranty gives you specic legal rights and you may also have other rights which vary from state to state. This
warranty is only valid within the country the unit was originally purchased.
WHAT IS AND IS NOT COVERED
Except as specified below, this warranty covers all defects in materials and workmanship in this product. The
following are not covered by the warranty:
1. Damage to or deterioration of the external cabinet.
2. Damages resulting from accident, misuse, abuse or neglect.
3. Damage resulting from failure to perform basic daily maintenance and/or calibration or otherwise
resulting from failure to follow instructions contained in your owner’s manual.
4. Damage occurring during shipment of the product. (Claims must be presented to the carrier)
5.
Damage resulting from repair or attempted repair by anyone other than Gibson service station.
6. Damage resulting from causes other than product defects, including lack of technical skill, compe-
tence, or experience of the user.
7
. Damage to any unit which has been altered or on which the serial number has been defaced,
modied or is missing.
WHO MAY ENFORCE THE WARRANTY
This warranty may be enforced only by the original purchaser. This warranty is not valid if the product was purchased
through an unauthorized dealer.
LENGTH OF WARRANTY
All parts except heads and disk drives are warranted for one (1) year from the date of original purchase. Heads and
disk drives are warranted to ninety (90) days from date of original purchase. Labor is warranted for ninety (90) days
from date of original purchase.
WHAT WE WILL PAY FOR
We will pay all labor and material expenses for items covered by the warranty. Payment of shipping charges is
discussed in the next section of this warranty.
HOW YOU CAN GET WARRANTY SERVICE
Your unit must be serviced by an authorized Gibson service station in the United States. (This warranty is not
enforceable outside the U.S.) If you are unable to locate an authorized Gibson service station in your area, please
contact us. We either will refer you to an authorized service station or instruct you to return the unit to the factory.
Whenever warranty service is required, you must present a copy of the original dated sales receipt from an Authorized
Gibson Dealer.
You must pay any shipping charges if it is necessary to ship the product to service. However, if the necessary repairs
are covered by the warranty, we will pay return surface shipping charges to any destination within the United States.
LIMITATION OF IMPLIED WARRANTIES
Any implied warranties, INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE,
are limited in duration to the length of this warranty.
EXCLUSION OF DAMAGES
Gibson’s liability for any defective product is limited to repair or replacement of the product, at Gibson’s option.
Gibson shall not be liable for:
1. Damages based upon inconvenience, loss of use of the product, loss of time interrupted operation
or commercial loss; or
2. Any other damages, whether incidental, consequential or otherwise.
Some states do not allow limitations on how long an implied warranty lasts and/or do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitations and exclusions may not apply to you.
To locate an Authorized Service Center in Your Area
CALL 1-800-444-2766
Europe
This product is subject to the legal warranty regulations of the country of purchase. In case of a defect or a problem,
please contact the dealer where you bought the product.
Ce produit est sujet aux réglementations concernant la garantie légale dans le pays d’achat. En cas de défaut ou de
problème, veuillez contacter le revendeur chez qui vous avez acheté le produit.
Dieses Gerät unterliegt den gesetzlichen Gewährleistungsbestimmungen des Landes, in dem es erworben wurde.
Bitte wenden Sie sich im Gewährleistungsfall an den Händler, bei dem sie das Gerät erworben haben.
Questo apparecchio è conforme alle norme sulla garanzia vigenti nel rispettivo Paese in cui esso è stato acquistato. Si
prega di rivolgersi al proprio commerciante, presso il quale è stato acquistato l’apparecchio, nel caso in cui si voglia
richiedere una prestazione in garanzia.
Las condiciones de garantía de este aparato están sujetas a las disposiciones legales sobre garantía del país en el que
ha sido adquirido. En caso de garantía, debe dirigirse al establecimiento donde adquirió el aparato.
日本
無料修理規定（持ち込み修理）
1.
取扱説明書、本体貼付ラベルなどの注意書きに従った正常な使用状
態で保証期間内に故障が発生した場合には、ティアック修理センター
が無料修理致します。
2.
本体の保証期間は、お買い上げの日から1年です。
3.
保証期間内に故障して無料修理を受ける場合は、本書をご提示の上、
ティアック修理センターまたはお買い上げの販売店に修理をご依頼
ください。商品を送付していただく場合の送付方法については、事
前にティアック修理センターにお問い合わせください。無償修理の
対象は、お客様が日本国内において購入された日本国内向け当社製
品に限定されます。
4.
ご転居、ご贈答品などでお買い上げの販売店に修理をご依頼になれ
ない場合は、ティアック修理センターにご連絡ください。
5.
次の場合には、保証期間内でも有料修理となります。
(1) ご使用上の誤りおよび不当な修理や改造による故障および損傷
(2) お買い上げ後の輸送・移動・落下などによる故障および損傷
(3) 火災、地震、水害、落雷、その他の天災地変、公害や異常電圧に
よる故障および損傷
(4) 接続している他の機器に起因する故障および損傷
(5) 業務上の長時間使用など、特に苛酷な条件下において使用された
場合の故障および損傷
(6) メンテナンス
(7) 本書の提示がない場合
(8) 本書にお買い上げ年月日、お客様名、販売店名（印）の記入のな
い場合、あるいは字句を書き換えられた場合
6.
本書は日本国内においてのみ有効です。
This warranty is valid only in Japan.
7.
本書は再発行致しませんので、紛失しないよう大切に保管してくだ
さい。
＊
この保証書は、本書に明示した期間・条件のもとにおいて無料修理をお約束
するものです。この保証書によって保証書を発行しているもの（保証責任者）、
およびそれ以外の事業者に対するお客様の法律上の権利を制限するものでは
ありません。保証期間経過後の修理などについてご不明の場合は、ティアッ
ク修理センターにお問い合わせください。
＊
保証期間経過後の修理、補修用性能部品の保有期間についての詳細
は、取扱説明書をご覧ください。
お客様にご記入いただいた保証書の控えは、保証期間内のサービス活動およびそ
の後の安全点検活動のために記載内容を利用させていただく場合がございますの
で、ご了承ください｡
この保証書は、本書記載内容で無料修理を行うことをお約束するものです。
お買い上げの日から左記の期間中に故障が発生した場合は、本書をご提示の上、
取扱説明書に記載のティアック修理センターまたはお買い上げの販売店に修理を
ご依頼ください。
In other countries/areas
This warranty gives you specific legal rights, and you may also have other rights that vary by country, state or
province.
If you have a warranty claim or request, please contact the dealer where you bought the product.
该保证书赋予了顾客特定的合法权利，并且因国家，州或省等地域的
不同，顾客可能拥有其他权利。如需申请或要求保修，请与购买本产
品的销售店进行联系。
If you require repair services for your TASCAM equipment, please contact the dealer where the product was purchased
from or the TASCAM Distributor in your country. A list of TASCAM Distributors can be found on our website at :
http://teac-global.com/

Содержание

Похожие устройства

Скачать
