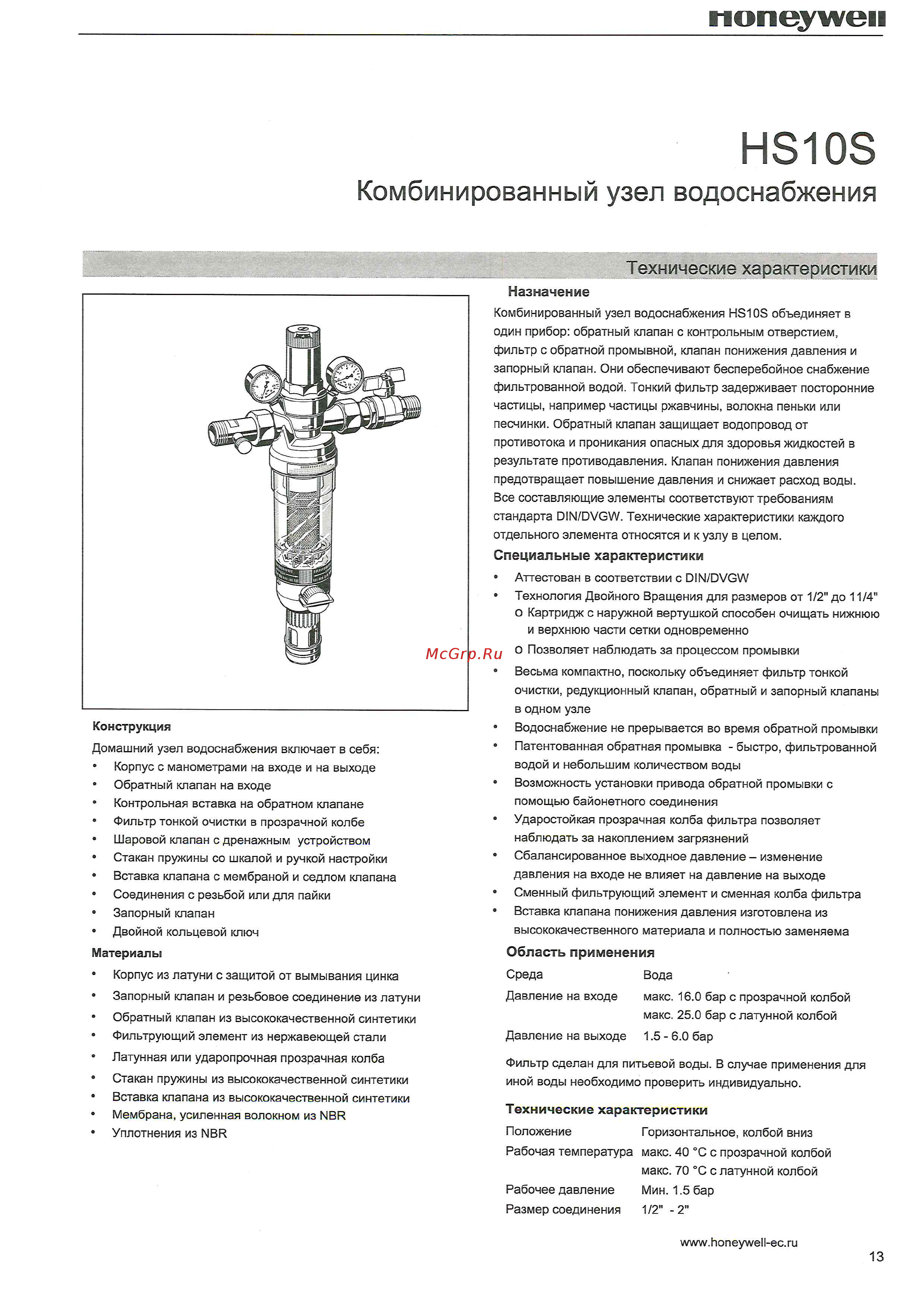

noneyweii HS10S Комбинированный узел водоснабжения Технические характеристики Назначение Комбинированный узел водоснабжения НВЮЗ объединяет в один прибор обратный клапан с контрольным отверстием фильтр с обратной промывной клапан понижения давления и запорный клапан Они обеспечивают бесперебойное снабжение фильтрованной водой Тонкий фильтр задерживает посторонние частицы например частицы ржавчины волокна пеньки или песчинки Обратный клапан защищает водопровод от противотока и проникания опасных для здоровья жидкостей в результате противодавления Клапан понижения давления предотвращает повышение давления и снижает расход воды Все составляющие элементы соответствуют требованиям стандарта DIN DVGW Технические характеристики каждого отдельного элемента относятся и к узлу в целом Специальные характеристики Аттестован в соответствии с DIN DVGW Технология Двойного Вращения для размеров от 1 2 до 11 4 о Картридж с наружной вертушкой способен очищать нижнюю и верхнюю части сетки одновременно О Позволяет наблюдать за процессом промывки Весьма компактно поскольку объединяет фильтр тонкой очистки редукционный клапан обратный и запорный клапаны в одном узле Конструкция Домашний узел водоснабжения включает в себя Корпус с манометрами на входе и на выходе Обратный клапан на входе Контрольная вставка на обратном клапане Фильтр тонкой очистки в прозрачной колбе Шаровой клапан с дренажным устройством Стакан пружины со шкалой и ручкой настройки Вставка клапана с мембраной и седлом клапана Соединения с резьбой или для пайки Запорный клапан Двойной кольцевой ключ Водоснабжение не прерывается во время обратной промывки Патентованная обратная промывка быстро фильтрованной водой и небольшим количеством воды Возможность установки привода обратной промывки с помощью байонетного соединения Ударостойкая прозрачная колба фильтра позволяет наблюдать за накоплением загрязнений Сбалансированное выходное давление изменение давления на входе не влияет на давление на выходе Сменный фильтрующий элемент и сменная колба фильтра Вставка клапана понижения давления изготовлена из высококачественного материала и полностью заменяема Материалы Область применения Корпус из латуни с защитой от вымывания цинка Среда Вода Запорный клапан и резьбовое соединение из латуни Давление на входе Обратный клапан из высококачественной синтетики Фильтрующий элемент из нержавеющей стали макс 16 0 бар с прозрачной колбой макс 25 0 бар с латунной колбой Давление на выходе 1 5 6 0 бар Латунная или ударопрочная прозрачная колба Стакан пружины из высококачественной синтетики Вставка клапана из высококачественной синтетики Мембрана усиленная волокном из NBR Уплотнения из NBR Фильтр сделан для питьевой воды В случае применения для иной воды необходимо проверить индивидуально Технические характеристики Положение Горизонтальное колбой вниз Рабочая температура макс 40 С с прозрачной колбой макс 70 С с латунной колбой Рабочее давление Мин 1 5 бар Размер соединения 1 2 2 www honeywell ec ru 13
