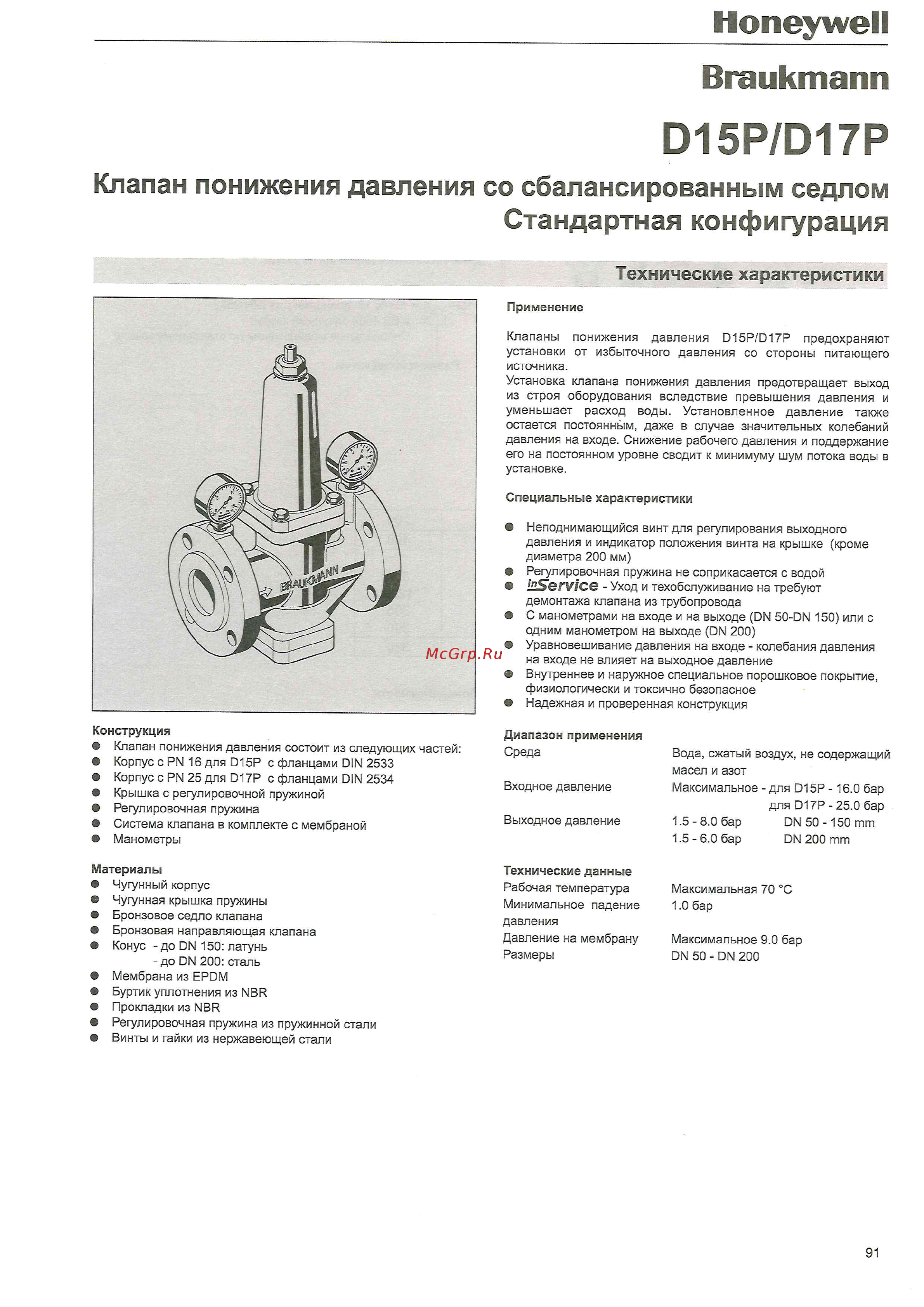

HoneyweH Wayicmsrm D15P DÍ7P Клапан понижения давления со сбалансированным седлом Стандартная конфигурация Технические характеристики Применение Клапаны понижения давления D15P D17P предохраняют установки от избыточного давления со стороны питающего источника Установка клапана понижения давления предотвращает выход из строя оборудования вследствие превышения давления и уменьшает расход воды Установленное давление также остается постояннь м даже в случае значительных колебаний давления на входе Снижение рабочего давления и поддержание его на постоянном уровне сводит к минимуму шум потока воды в установке Специальные характеристики О Неподнимающийся винт для регулирования выходного давления и индикатор положения винта на крышке кроме диаметра 200 мм Регулировочная пружина не соприкасается с водой О Service Уход и техобслуживание на требуют демонтажа клапана из трубопровода С манометрами на входе и на выходе DN 50 DN 150 или с одним манометром на выходе DN 200 Уравновешивание давления на входе колебания давления на входе не влияет на выходное давление О Внутреннее и наружное специальное порошковое покрытие физиологически и токсично безопасное О Надежная и проверенная конструкция Конструкция Клапан понижения давления состоит из следующих частей Корпус с PN 16 для D15P с фланцами DIN 2533 О Корпус с PN 25 для D17P с фланцами DIN 2534 Крышка с регулировочной пружиной Регулировочная пружина Система клапана в комплекте с мембраной Манометры Диапазон применения Среда Материалы Технические данные Рабочая температура Минимальное падение давления Давление на мембрану Размеры О Чугунный корпус Чугунная крышка пружины О Бронзовое седло клапана О Бронзовая направляющая клапана Конус до DN 150 латунь до DN 200 сталь О Мембрана из EPDM Буртик уплотнения из NBR Прокладки из NBR Регулировочная пружина из пружинной стали О Винты и гайки из нержавеющей стали Входное давление Выходное давление Вода сжатый воздух не содержащий масел и азот Максимальное для D15P 16 0 бар для D17P 25 0 бар 1 5 8 0 бар DN 50 150 mm 1 5 6 0 бар DN 200 mm Максимальная 70 С 1 0 бар Максимальное 9 0 бар DN 50 DN 200 91
