Руководство по эксплуатации приводов ACS550 151
Встроенная шина Fieldbus
• Как обычно, зазем ляющи е проводники не должны образ овыва ть замкнутых
контуров, и все у стройства до л жн ы быть подключены к общ ей "земле".
• Каналы RS485 дол жны быть со единен ы в последовательную цепь бе з
отходящих линий.
• Для уменьшения помех на обоих концах сети RS485 до лжны быть установ лены
нагруз очные ре зисторы сопротив лением 120 Ом. Подключение/отключение
оконечных резисторов выпол няется с помощью DIP-переключате ля . См.
прив еденные ниже схему и таблицу.
• По дключите экран с каждого конца шины к приводу. На одном конце
по дключите экран к выво ду 28, а на др угом – к выводу 32. Не по д клю чайте
экраны вхо дн ог о и выходного кабеля к одному и тому же вывод у, чтобы экран не
образовыв ал замкнутый контур.
• Информация о настройке приведена в
–"Настройка связи – EFB" ниже.
–"Включение управл ения функциями привода – EFB" на стр. 153.
– Технические параметры соответствующего протокола EFB. Например, см.
раздел "Технические данные протокола Modbus" на стр. 162.
Настройка связи – EFB
Выбор последователь ного интерфейса
Для включения последовательного интерфейса установите параметр 9802
ВЫБОР КОММ.ПРТКЛ) = 1 ( (СТАНД. MODBUS)).
Примечание. Если вы не видите ж елаемого варианта на панели управления,
это означает, что программное обеспечение протокола не записано в память
для приложений привода.

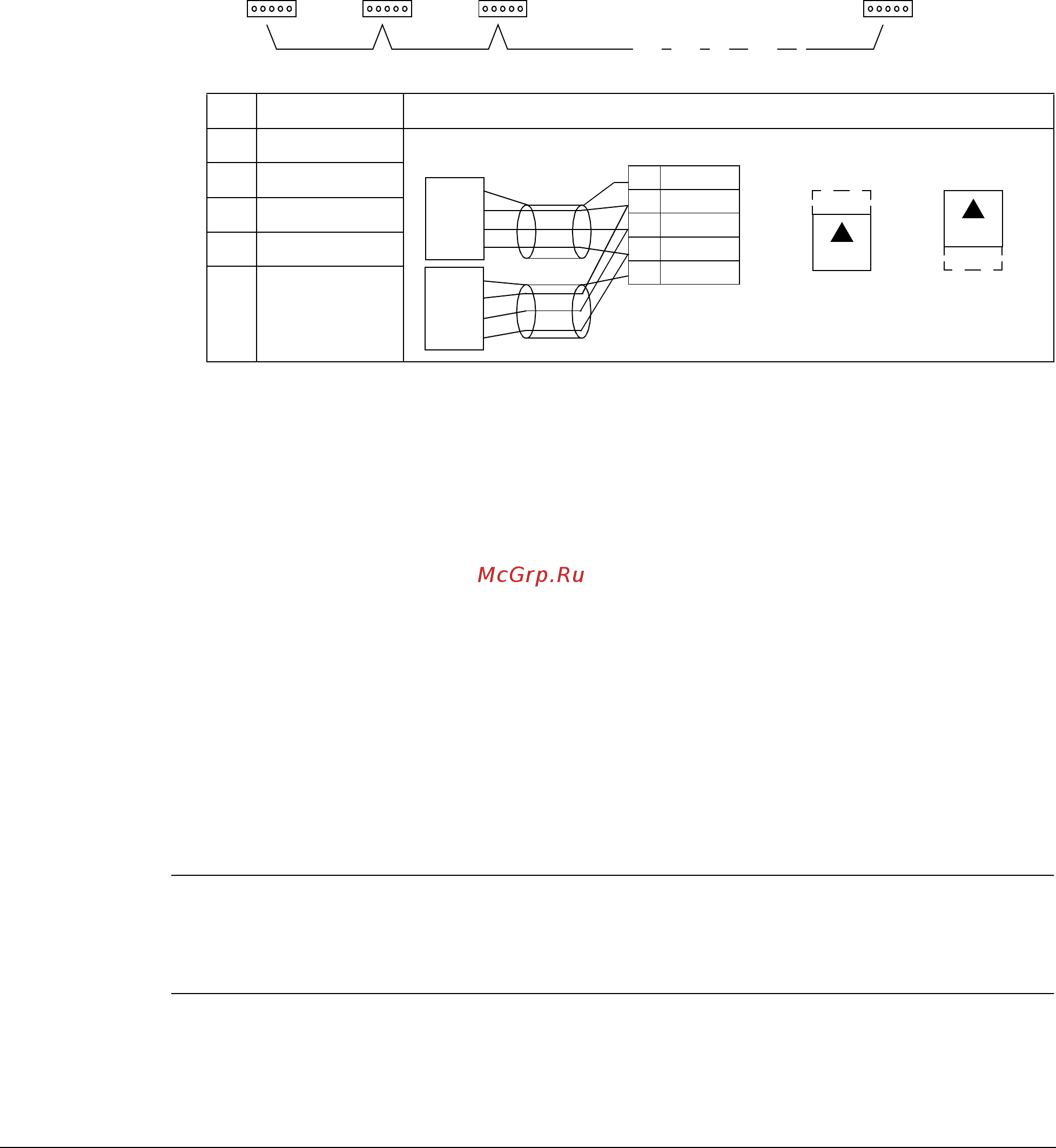

X1 Обозначение Описание оборудования
28 Экран
29 B (плюс +)
30 А (минус -)
31 Аналог. земля
32 Экран
Оконечный Оконечный
Узел
Узел Узел
Узел
28 SCR
29 В
30 А
31 AGND
32 SCR
SCR
+
-
GND
Многоточечная линия RS485
Интерфейс RS485
Оконечная нагрузка шины
Положение “Откл.”
Положение “Вкл.”
SCR
+
-
GND
J2
ON
J2
ON
