Homa TP53V 26/2 D [2/2] Принадлежности

Homa TP53V 26/2 D [2/2] Принадлежности

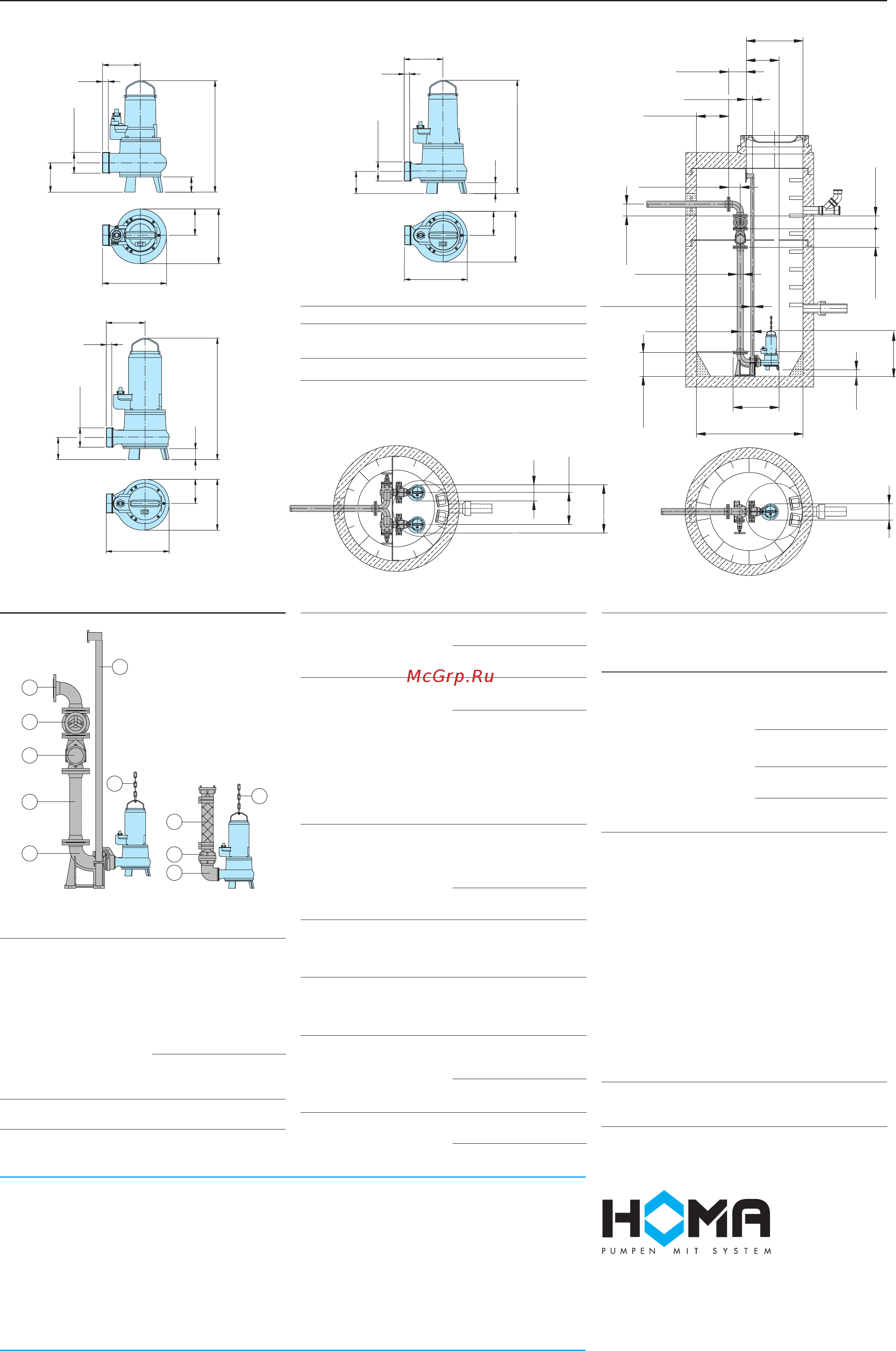

Установка на подставке
TP 53 V 17...
TP 53 V 40...
Все размеры в миллиметрах
TP 53 M 12/4W, TP 53 M 13...
TP 53 M 23..., TP 53 M 26...
Установка в шахте с автоматической
системой соединения
Размеры и примеры монтажа
Принадлежности
Название Размер Арт.№
Спускная цепь, 5 мм Ø 2800350
стальная, оцинкованная
Грузовая скоба,
стальная оцинк. 5/16“ 2801450
Колено 90° DN 80 2153302
с 2 фланцами DN 100 2153303
Соединительная труба
(тройник)
для 2х насос- 3xDN 80 2160006
ной станции с DN80/80/
100 2160008
3-мя фланцами 3xDN 100 2160010
для горизонтального подсоединения
(тройники для вертикального соед. по
спецзаказу)
Водопров. труба DN 80 2152081
с 2мя фланцами DN 100 2152201
длиной 1 м, в комплекте
с винтами и прокладками
Водопров. трубы DN 80 2150080
для удлинения DN 100 2150100
Обратный клапан
с фланцами, винтами DN 80 2212807
прокладками DN 100 2212809
(серый чугун)
Задвижка, чуг. DN 80 2216080
с фланцами, винтами DN 100 2216100
прокладками
(серый чугун)
Колено 90° R 3“IG/ АG 2111805
Колено 90° DN 80 2153302
с 2мя фланцами
Cоединительный DN80/R3“IG 2215080
фланец с резьбой
STORZ-жесткое В-3 “ IG 2010602
крепление
STORZ-шланговое В-75 мм Ø 2013502
крепление
Название Размер Арт.№
Синтетический 2 м 2161042
напорный спиральный 3 м 2161043
шланг, 75 мм Ø, 5 м 2161045
2мя автоматическими креплениями В
Полиэтиленовый 2 м 2161032
спиральный шланг, 3 м 2161033
90 мм Ø, с 2мя напор- 5 м 2161035
ными патрубками DN 80 за метр
Полиэтиленовый 75 мм Ø 2632075
спиральный шланг 90 мм Ø 2632090
за метр
Фланцевые штуцеры 90 мм Ø 2171014
DN 80
Хомут 85/20 2308520
92/20 2309220
Коммутационный аппарат без детектора
уровня воды, с защитой для
электродвигателя, выключателем, штекером
Для насосов 1 фаза (с конденсатором),
стандартные модели
TP53 V 17/2W 1918113
Для насосов 1 фаза (с конденсатором),
Модели Ex
TP53 V 17/2W Ex 1945030
Для насосов 3 фазы стандартные модели
номинальный ток 2,5
до 4,0 А 1926090
4,1
до 6,3 А 1926095
6,4
до 10,0 А 1926100
Для насосов 3 фазы Модели Ex
номинальный ток 2,5 до 4,0 А 1926220
4,1 до 6,0 А 1926225
6,1 до 9,0 А 1926230
Подробная информация о блоках управления для
одно- или двухнасосных станций в специальном
проспекте «Блоки управления»
Модель B C D E F G
TP 53 V 17... 537 629 446 66 231 689
TP 53 V 26 607 645 462 89 232 690
TP 53 V 13
TP 53 V 40 644 645 462 89 232 690
Название Размер Арт.№
Автоматическая система
cоединения (серый чугун),
с соединительной
подставкой DN 80 и креплением
для спуска в шахту R 2 ½“
- Модель КК80/R3“
с соединительным R 3“ IG 8604035
контрфланцем
- Модель КК80/80
с соединительным DN 80 8604025
контрфланцем
Cоединительный
фланец с резьбой DN80/R3“IG 2215080
Трубы для спуска в R 1½“ 2190155
шахту парные, стальные,
оцинкованные, за метр
4
3
12
4
11
10
5
8
7
6
1
160
25
R 3” AG
472
65
124
111
271
231
25
R 3” AG
518
101
110
287
232
177
50
177
25
R 3” AG
555
50
101
110
287
232
458
F
G
F
248
165
180
335
260
Ø 1500
B
87
453
165
C
170
DN 80
E
D
Ø 800
Труба1
1
/
2
”ISO
1.5/0905 (ST) 001 mhe / No. 0033010 RUS We reserve the right to alter ourspecifications without notice
HOMA Pumpenfabrik GmbH
P.O Box 2263, D-53814 Neunk.-Seelscheid
Tel.:+ 49 (0) 2247 702-0, Fax:+ 49 (0) 2247 702-44
e-mail: info@homa-pumpen.de
www.homapumps.com
