Сборка оборудования

ВНИМАНИЕ

Прежде чем начать сборку тренажера, внимательно ознакомьтесь с инструкциями, незатянутые

детали, а также неправильно закрепленные части тренажера могут привести к появлению шума, а

также поломки оборудования.

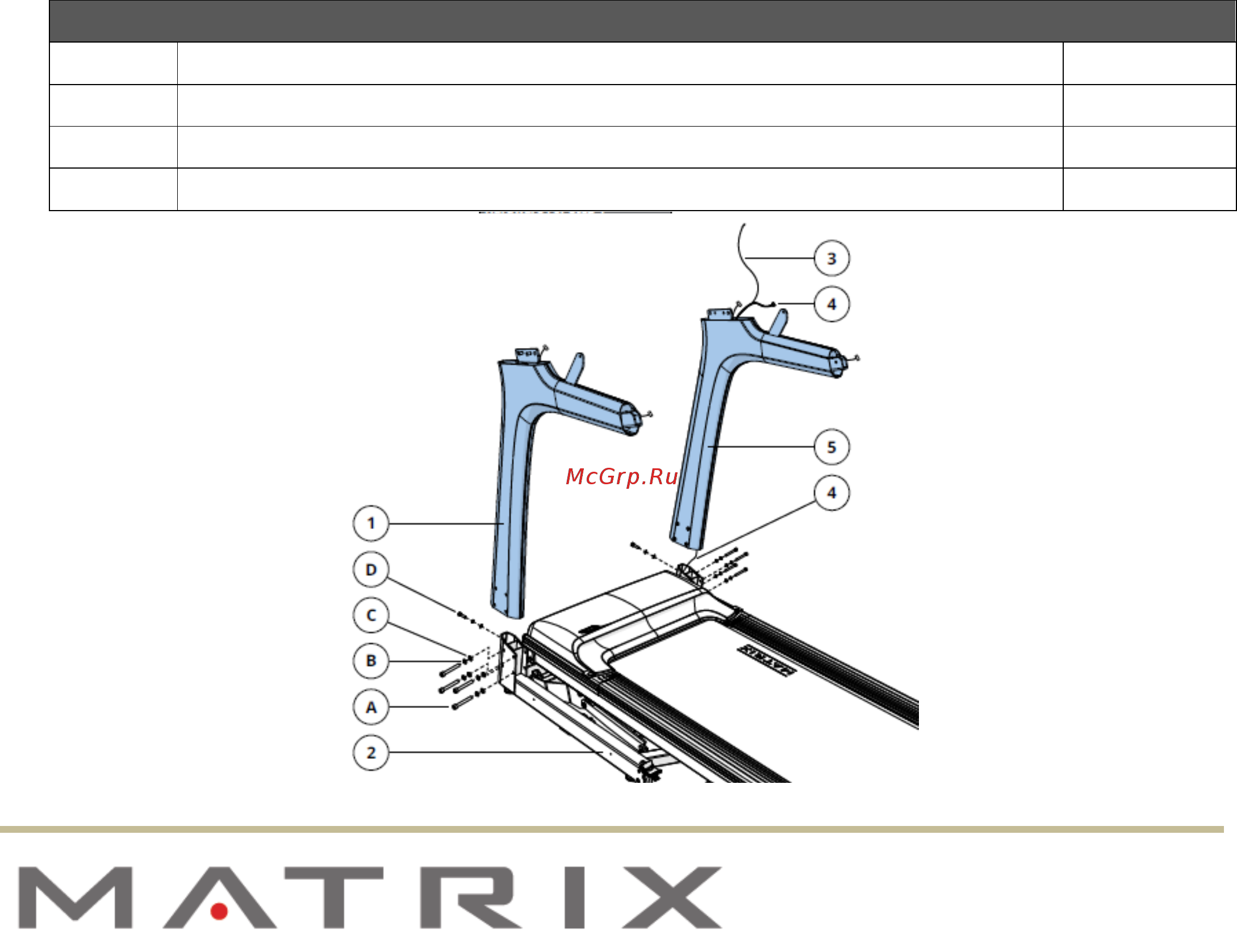

ШАГ 1

A. Откройте сборочный комплект для STEP 1.

B. Присоедините левую стойку консоли (1) к основной раме (2), используя 4 болта (А), 4

пружинные шайбы (B) и 4 шайбы (C) со стороны и 1 болт (D), 1 пружинная шайба (B) и 1 шайба

C. Прикрепите провод протяжки (3) и консольный кабель (4) и протяните кабель через правую

стойку консоли (5). После того, как протяните провод через стойку консоли, в верхней части

стойки консоли кабель необходимо зафиксировать. Отделите и выбросьте провод для протяжки.

Примечание: Будьте осторожны, чтобы не зажать провода во время затяжки правой стойки консоли.

Сборочный комплект для STEP 1

Болт

8 шт.

Пружинная шайба 10 шт.

Шайба

10 шт.

Болт

2 шт.
