ШАГ 2

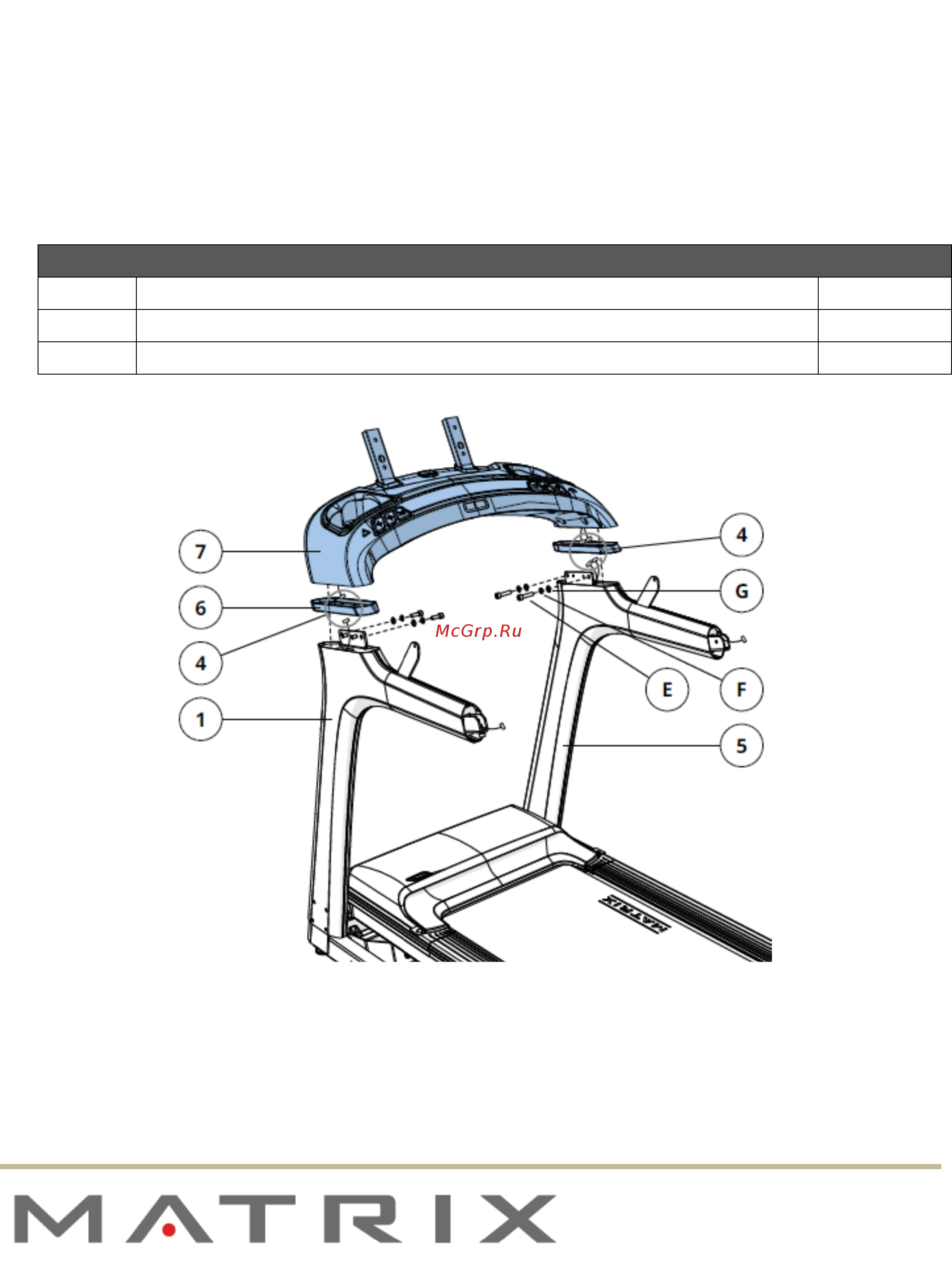

A. Откройте сборочный комплект для STEP 2.
B. Поместите вставку стойки консоли (6) на вершинах стоек консоли (1 и 5).
C. Подключите консольный кабель (4), и заправьте излишки кабеля внутрь стойки консоли (1 и 5) и
установите основание консоли (7) на стойки консоли.
D. Прикрепите основание консоли (7) к стойкам консоли (1 и 5), используя 4 болта (E), 4 пружинные
шайбы (F) и 4 шайбы (G). Момент затяжки 20 Нм / 15 фунт-фут.
Примечание: Будьте осторожны, чтобы не зажать провода во время крепления основания консоли.
Сборочный комплект для STEP 2
E
Болт
4 шт.
F
Пружинная шайба
4 шт.
G
Шайба
4 шт.
