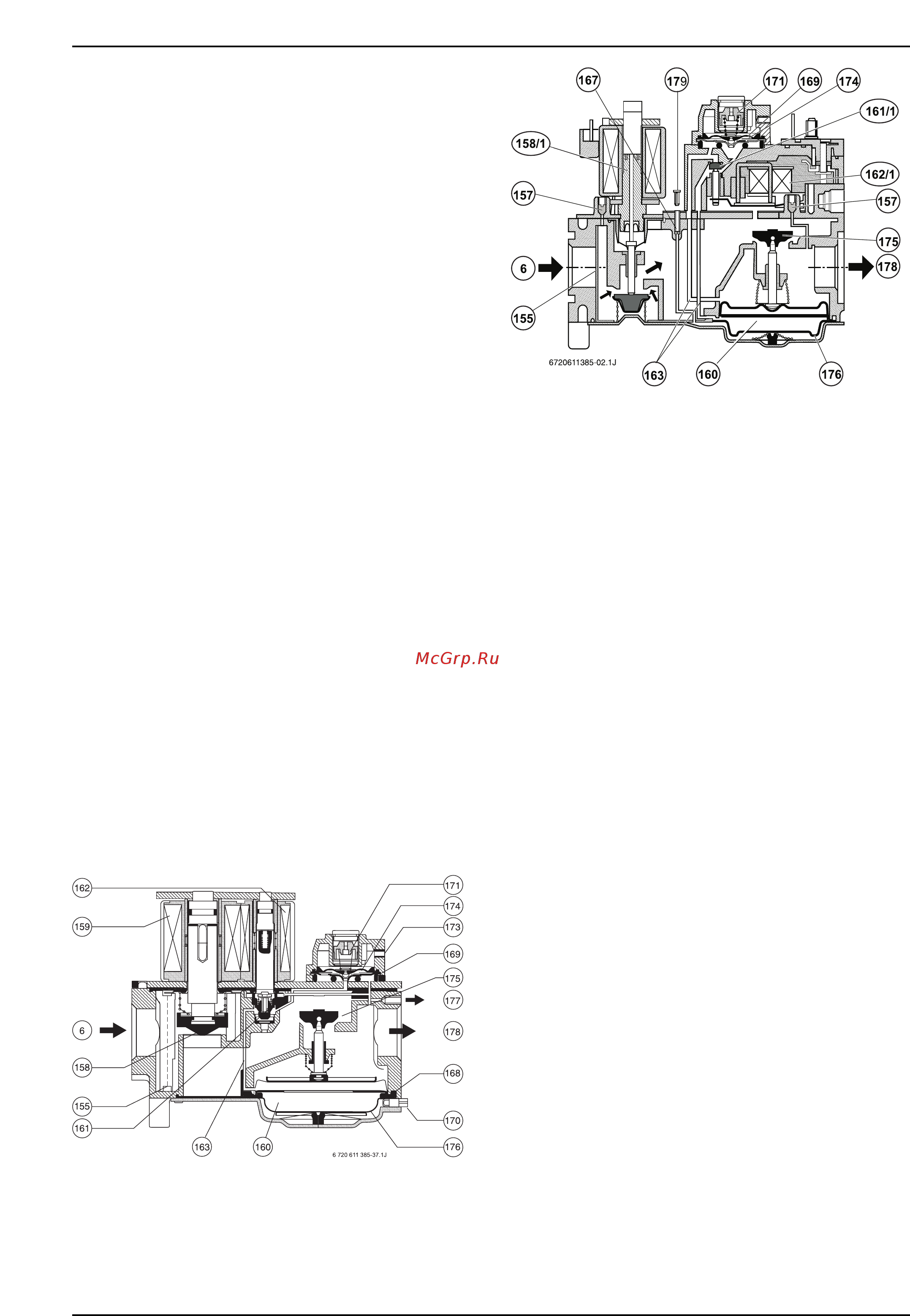

Сведения об установке Описание функций газовой арматуры Газовая арматура получает напряжение от автомата горения газа Предохранительный клапан 158 или 158 1 открывается и втулка клапана регулировки 162 активизируется 1 ая ступень с горелкой зажигания предохранительный клапан 158 открывается и газ подается на зажигание сигнал пламени IE активизирует втулку клапана регулировки 162 2 ая ступень начинает работать примерно через 3 секунды после активизации втулки клапана регулировки 162 1 ой ступени Предохранительный клапан 158 1 открывается и активизируется втулка клапана регулировки 162 1 Перекрытый перед этим газ перетекает в камеру регулятора давления 174 и через разделенные каналы Рис 3 Схема функционирования газовой арматуры НО К 163 в камеру регулирования давления 160 4100 С 1066 2 ая ступень левое исполнение В результате медленно поднимающегося давления в камере регулирования давления 160 частично открывается управляемый сервоприводом клапан регулировки 161 или 161 1 Одновременно создается давление на мембрану стартовой нагрузки 176 от поднимающегося давления 6 156 штуцер для измерит приборов давление на входе 157 штуцер для измерит приборов давление на выходе 158 магнитный предохранительный точности В клапан класс вниз в направлении основания Воздух под мембраной стартовой нагрузки 176 158 1 магнитный предохранительный клапан удаляется через отверстие замедлителя стартовой 159 втулка магнитного предохранительного клапана нагрузки 167 или 170 Для сжиженного газа 160 камера регулирования давления предназначена дроссельная вставка 170 Таким 161 клапан с сервоприводом образом регулируется пусковая нагрузка до момента прилегания мембраны пусковой нагрузки 176 к основанию При этом возрастает ведущее давление и клапан регулировки 175 продолжает открываться пока не будет достигнута величина установленная на регуляторе давления 171 для полной нагрузки После выключения котла клапаны возвращаются в исходное положение и давление газа в камерах и каналах газовой арматуры снижается Газовая арматура остается в состоянии рабочей готовности Рис 2 Схема функционирования газовой арматуры НО К 4100 С 1026 1 ая ступень правое исполнение 10 подача газа 155 газовый фильтр сетка 161 1 клапан регулировки 162 втулка клапана с сервоприводом 162 1 втулка клапана регулировки 163 разделительные каналы 167 замедлитель стартовой нагрузки 168 мембрана основного клапана 169 мембрана клапана давления 170 винт стартовой нагрузки 171 винт регулятора давления полная нагрузка 173 регулятор давления с сервоприводом 174 камера регулирования давления 175 основной клапан класса точности D 176 мембрана стартовой нагрузки 177 выходное отверстие для запальника 178 выходное отверстие для основной горелки 179 защитный колпачек 180 дроссельная вставка для сжиженного газа
