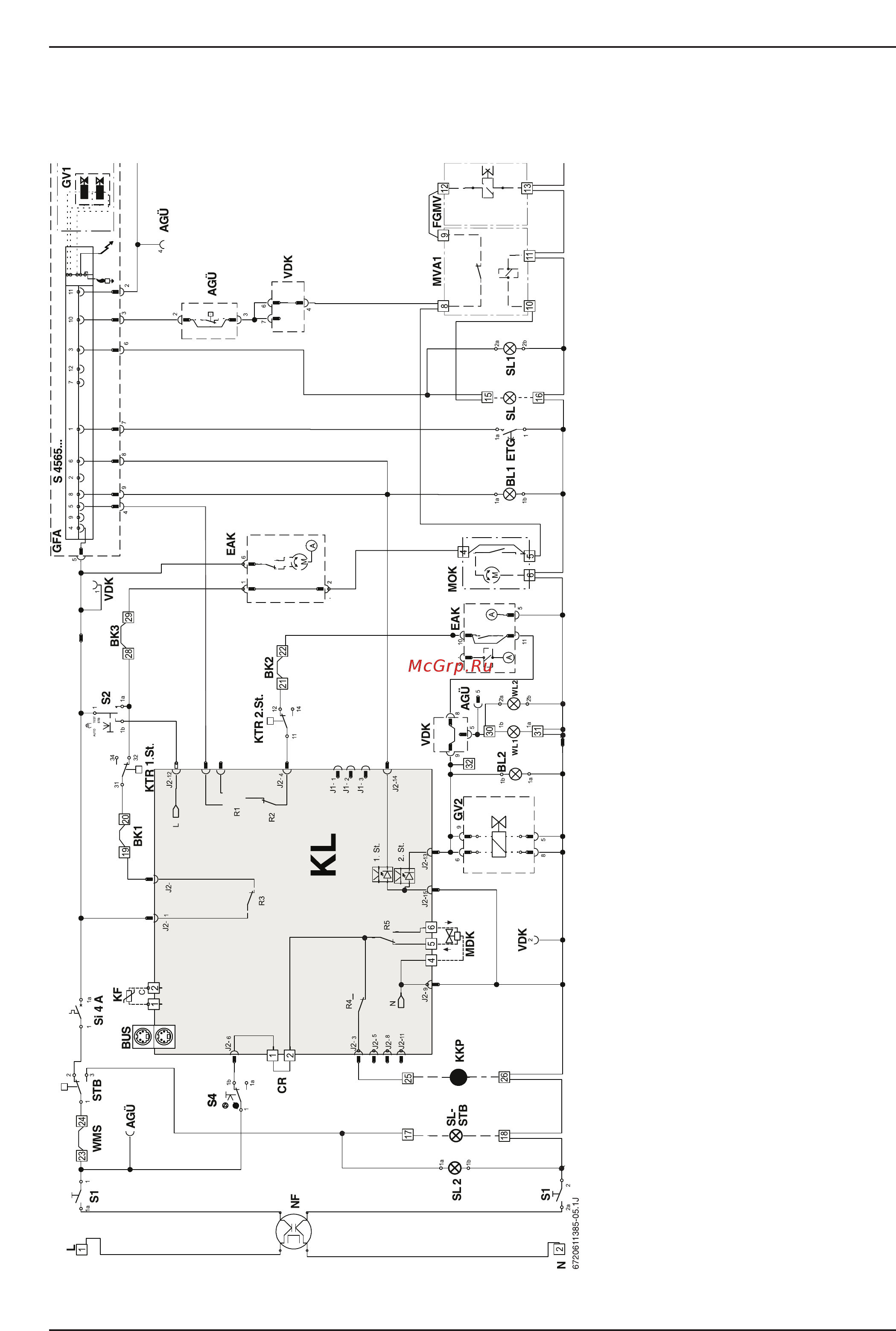

со и а ф ф а А AGÜ ВК1 ВК2 вкз BL1 BL2 BUS CR EAK ETG FGMW GFA GV1 соединение от А к А контроль тяги перемычка обратная связь с MDK перемычка регулирование 1 ступени сипами монтажной организации перемычка регулирование 2 ступени сипами монтажной организации индикатор работы 1 ой ступени индикатор работы 2 ой ступени разъем для присоединения панели управления ведомого котпа ТАСPlus 2 перемычка встроенный клапан дымовых газов кнопка сброса неисправностей GFA магнитный клапан сжиженных газов автомат горения газа газовый клапан 1 ступени GV2 J KL KF ККР KTR 1 SL газовый клапан 2 ступени штекер платы управления каскадная панель управления температурный датчик котпа насос котлового контура 31 регулятор температуры котпа 1 ступени KTR 2 St регулятор температуры котпа 2 ступени L фаза MDK дроссельный клапан с сервоприводом МОК клапан дымовых газов с приводом вторичный MVA 1 репе управления магнитным клапаном сжиженных газов N нейтраль нулевой провод NF фильтр искроустранения R1 n S1 S2 S4 SI4A SL SL1 SL2 SL STB STB VDK WL1 репе управления вкп выкпючатепь переключатель режимов и контрольная кнопка защиты от перегрева STB включатель насоса автомат защиты 4 А инертный подключаемая световая индикация отсутствия ионизационного тока GFA 4 встроенная световая индикация отсутствия ионизационного тока GFA встроенная световая индикация срабатывания STB подключаемая световая индикация срабатывания STB 41 защита от перегрева контроль герметичности вентиля подключаемая предупреждающая световая индикация контроль тяги репе контроля давления газа 41 WL2 встроенная предупреждающая световая индикация контроль тяги репе контроля давления газа WMS контроль уровня воды 1 принадпежносты сипами монтажной организации 2 содержится в поставке каскадной установки 3 макс 450 Вт или через репе другую защиту 4 на клеммах дополнительных сигнальных лампочек 31 макс 25 Вт ЗЬ ЗТВ макс 750 Вт и WL1 макс 200 Вт 5 С 0 5 Ф s 3 3 го 0 о го о 2
