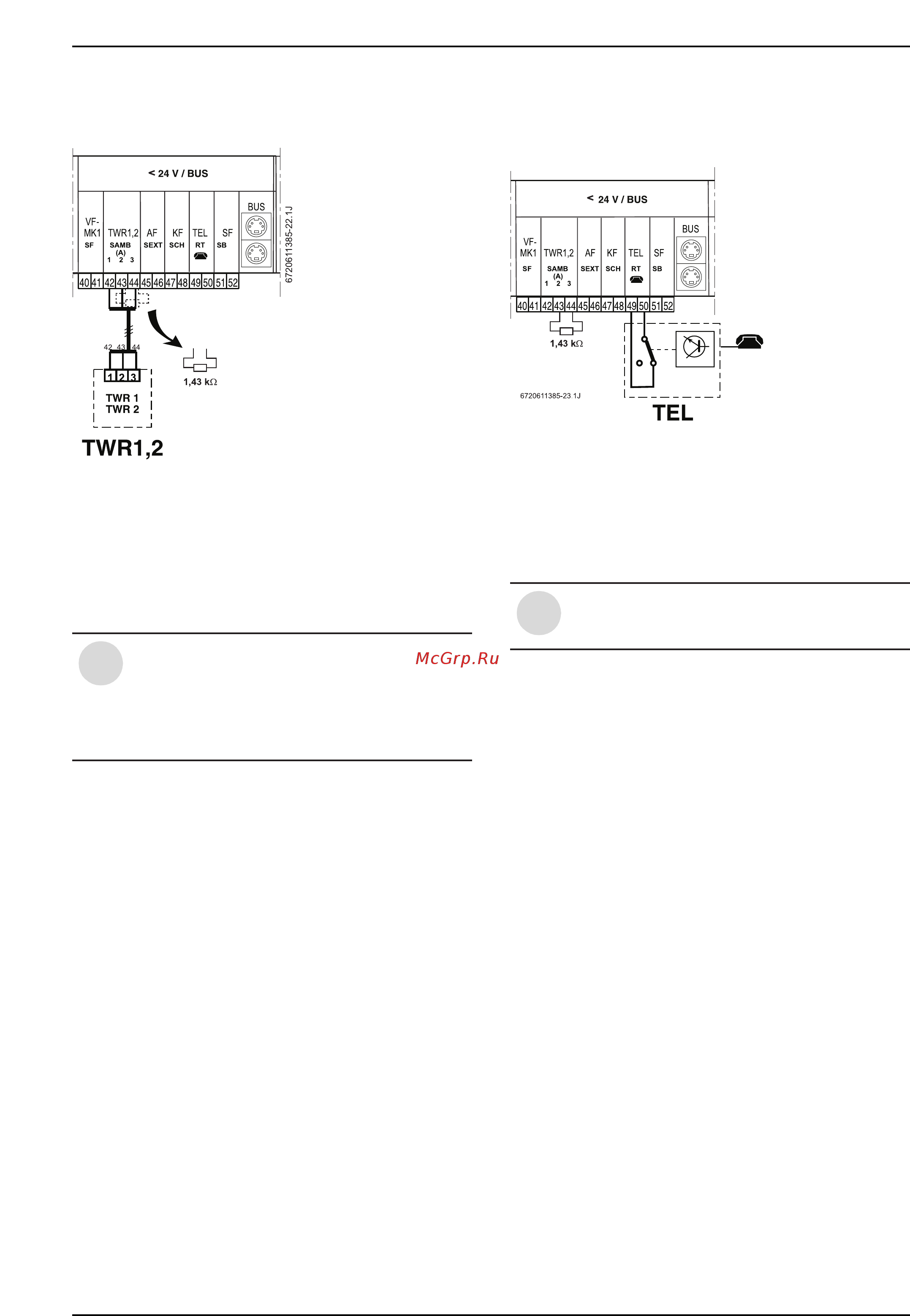

Электроподключение Подключение дистанционного управления TWR 1 или TWR 2 Подключение реле включения телефона не входит в комплект поставки Дистанционное управление ТМ П 1 или ТМ П 2 Реле включения телефона подключается к главной подключить к главной панели управления ТАС М панели управления ТАС М силами монтажной организации TEL TWR1 2 Рис 52 Реле включения телефона подключенное к панели управления ТАС М TEL реле включения телефона Рис 51 Дистанционное управление Т Л П 1 или TWR 2 ТМ Я 1 2 дистанционное управление с датчиком температуры помещения Функции реле включения по телефонному сигналу закрытый контакт реле защита от замерзания открытый контакт реле отопительный режим С дополнительной панелью управления модуля смесителя ММХ может быть подключено до трех дистанционных Реле включения телефона должно иметь управлений TWR 1 или TWR 2 рассчитанный на 5 В постоянного тока нулевой Чтобы все отопительные контуры имели выбранную температуру подающей воды нужно рассчитывать температуру подающей воды для отопительного контура без смесителя А всегда выше чем температура подающей воды отопительного контура со смесителем В или С Исходя из этого могут быть подключены до 10 модулей отопительного контура ТАС Р1ив 2 принадлежность к цифровой панели управления ТАС М К каждому модулю отопительного контура могут быть подсоединены два дистанционных управления ТУУВ 1 или ТУУВ 2 38 контакт
