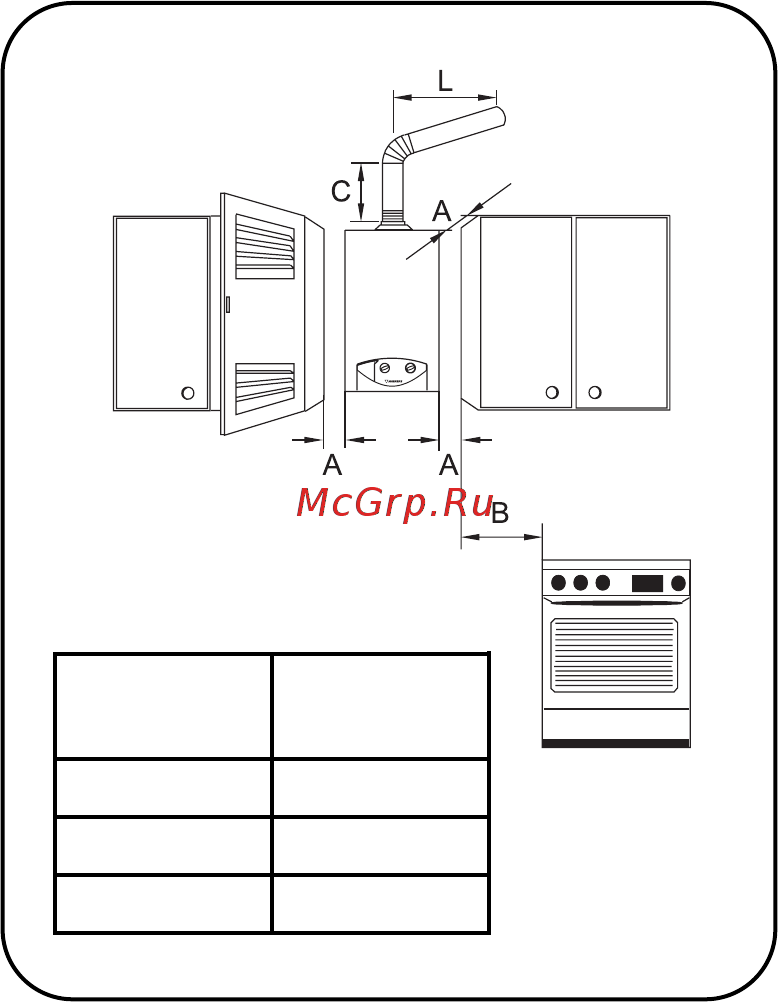

2 Требования к монтажу 2 1 Предписания Соблюдать действующие местные нормы и правила Указание не рекомендуется эксплуатировать данную модель установки при давлении в водопроводе ниже 0 5 bar 2 2 Монтаж Установка монтируется в хорошо проветриваемом и защищенном от замерзания помещении с установленным соответствующим отводом дымовых газов Во избежания коррозии воздух необходимый для горения не должен содержать агрессивные вещества Возникновению коррозии способствуют перекиси галогенов содержащиеся например в растворителях красках клеях аэрозольных газах и бытовых пятновыводителях При необходимости воздух следует очистить Температура поверхности установки кроме труб отвода дымовых газов не превышет 85 C По этой причине нет необходимости в особых мерах защиты Установка монтируется согласно рисунку 5 Установка должна быть защищена от замерзания При морозе установку следует отключить и опорожнить 2 3 Подвеска установки Снять регуляторы температуры и мощности Кожух потянуть вперед и поднимая кверху снять Установку с помощью дюбелей и крючков из комплекта поставки закрепить вертикально 2 6 Подключение подачи газа Обеспечить чистоту в трубах газового подключения Диаметр газопровода согласовать с мощностью эксплуатируемой установки Газовый запорный кран устанавливать по возможности как можно ближе к установке 2 7 Отвод дымовых газов Газовая водогрейная колонка должна иметь плотное соединение с соответствующего диаметра трубамы отвода дымовых газов Дымовод должен быть из оцинкованой стальной жести алюминия или волокнистого цемента Устанавливается согласно рисунку 5 Если для отвода дымовых газов используется жесткая труба то она вводится в отводной патрубок установки Наружный диаметр трубы указанный в таблице размеров установки должен быть равен внутреннему диаметру отводного патрубка Если для отвода дымовых газов используется гибкая труба то она одевается на отводной патрубок установки Внутренний диаметр трубы указанный в таблице размеров установки должен быть равен наружному диаметру отводного патрубка 2 8 Пуск установки Открыть газовые ип водяные вентили и проверить плотность всех соединений В случае если контроль тяги дымовых газов показывает сбой пожалуйста смотреть раздел 3 5 Контроль тяги Установка не должна опираться на трубы водо или газопровода 2 4 Подключение подачи воды Перед монтажом установки рекомендуется промыть и опрожнить систему т к возможное загрязнение и песок могут вызвать снижение протока воды а иногда и полное засорение Для различения следует обозначить трубы холодной и горячей воды Подключение водопровода к водяной арматуре осуществлять подсоединительными принадлежностями Для избежания сбоев вызванных резкими колебаниям давления воды в подачу установки рекомендуется вмонтировать обратный клапан 2 5 Гидродинамический генератор HDG Гидродинамический генератор находится в контуре циркуляции воды между водяной арматурой и теплообменником Этот узел снабжен турбиной вращающейся при прохождении потока воды через ее лопатки Это вращение передается на генератор ток которого обеспечивает работу запальника и блока управления HDG обеспечивает напряжение постоянного тока от 1 1 до 1 7 V По этой причине нет необходимости в батарейках Длина м Уклон см м ДО 1 1 от 1 до 3 3 от 3 до 6 10 А 10 см В 40 см С 25 см Рис 5 5
