Funktionsprincip och kraftkabelinstallation 23
Tillägg till installationsbeskrivning för ACH550-01+B055+F278
Funktionsprincip och kraftkabelinstallation
Tillämpbarhet
Detta är ett tillägg till ACH550-01 User’s Manual [3AFE68258537 (engelska)]. Tillägget
gäller för enheter som levereras med tillvalet huvudströmbrytare +F278.
Huvudströmbrytaren finns för frekvensomriktartyper upp till ACH550-01-045A-4 (effekt
22 kW) dvs. byggstorlek R1 R3 med kapslingsklass IP54. Tillägget beskriver installation
av ingångs- och motorkablar.
Tillvalet huvudströmbrytare är inte UL-listat.
Säkerhet
Följ säkerhetsinstruktionerna i ACH550-01 Användarhandledning [3AFE68288941].
Varning! Före avtagning av frontkåpan och ingrepp i frekvensomriktaren, skilj nätkabeln
från huvudmatning vid spänningsfördelningen eller öppna matningstransformatorns
frånskiljare. Huvudströmbrytaren (tillval +F278) skiljer inte nätkabeln och plintarna från
huvudmatningen.
Funktionsprincip
Huvudströmbrytaren används för att bryta inkommande matning till frekvensomriktaren.
Förutom huvudkontakterna har brytaren en normalt sluten hjälpkontakt som visar status
för brytaren.

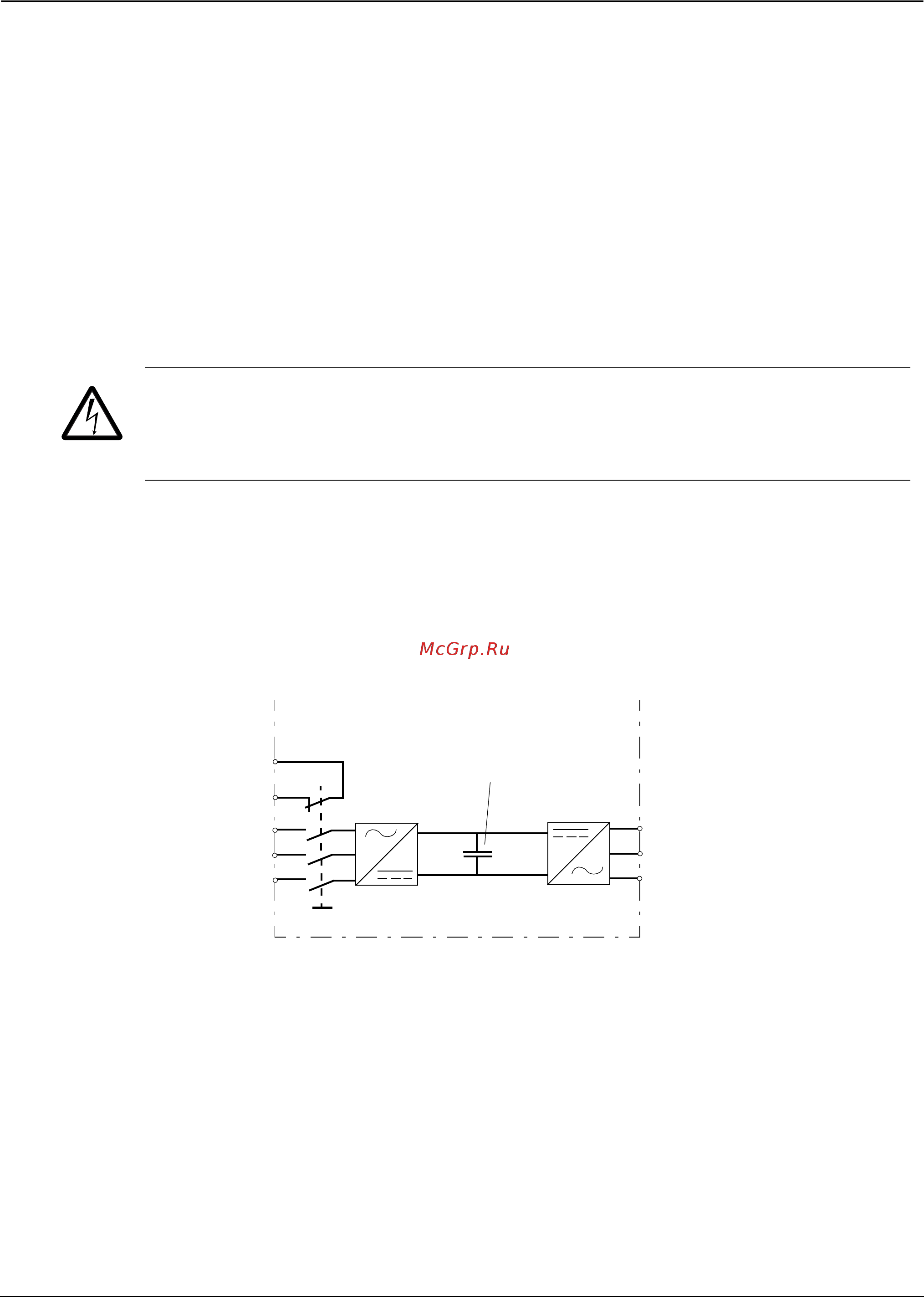

Huvudkretsschemat för frekvensomriktaren visas nedan.
Mått
Handgreppet på huvudströmbrytaren motsvarar frekvensomriktarens djup, 50 mm.
Motorutgång
AC-matning
Kondensatorbank
Likriktare
U1
V1
W1
U2
V
W2
Växelriktare
ACH550-01+B055+F278
Hjälpkontakt
