28 Guide d'installation rapide – ACS355
Câbles de puissance

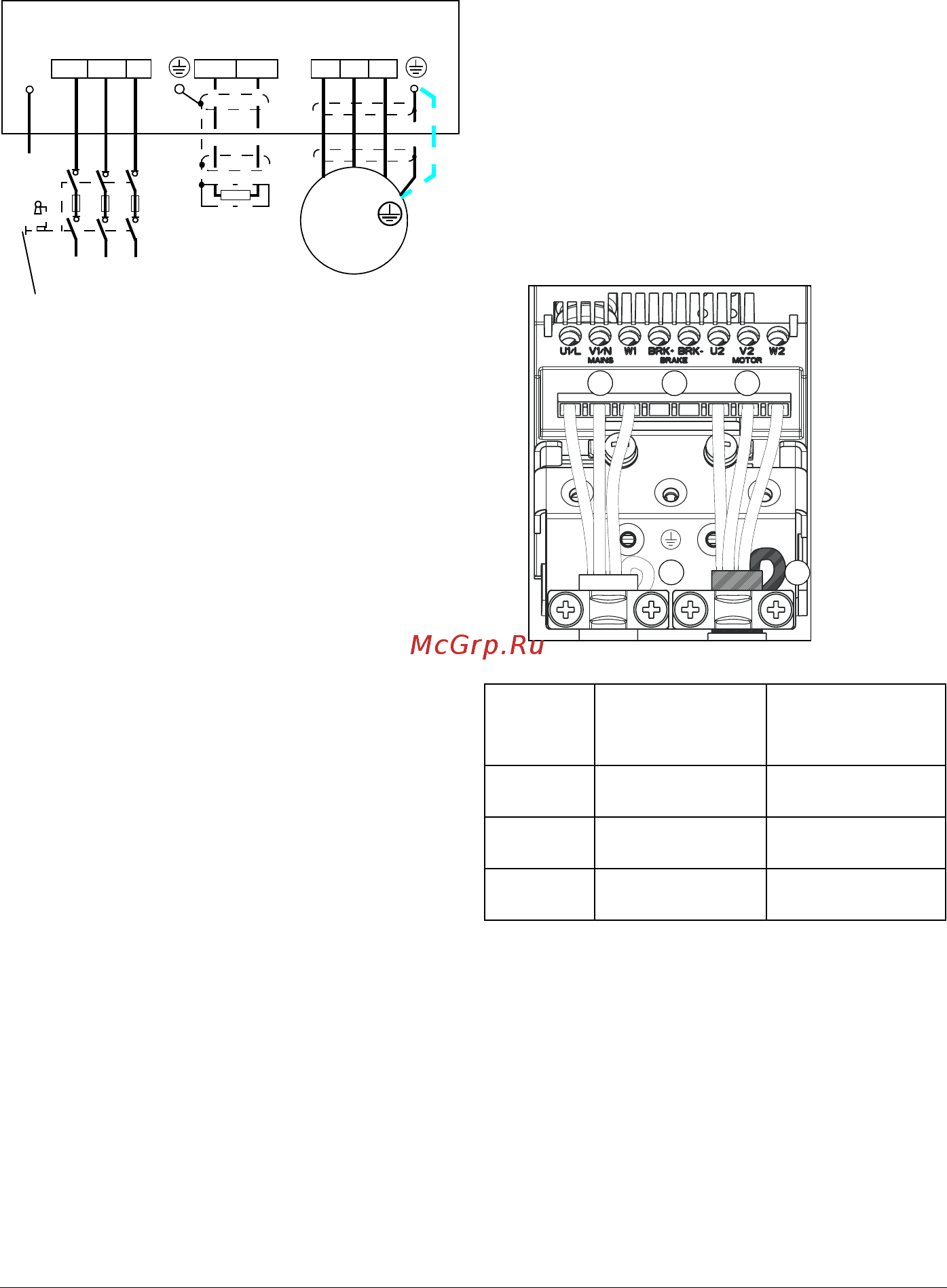

Schéma de raccordement
N.B. :
• N'utilisez pas de câble à conducteurs
asymétriques.
• Acheminez séparément les câbles
moteur, réseau et de commande.
• Vérifiez que la longueur des câbles ne
dépasse pas la longueur maximum
autorisée. Cf. manuel de l'utilisateur
pour des détails.
Procédure de raccordement
1. Dénudez le câble réseau. Effectuez
une reprise de masse sur 360° du
blindage nu de tout câble sous le collier
de mise à la terre. Fixez le conducteur
de terre (PE) du câble réseau sous la
vis du collier de mise à la terre.
Raccordez les conducteurs de phase
aux bornes U1, V1 et W1.
2. Dénudez le câble moteur. Effectuez
une reprise de masse sur 360° du
blindage nu sous le collier de terre.
Torsadez le blindage en queue de
cochon aussi courte que possible et
fixez-la sous la vis du collier de mise à
la terre. Raccordez les conducteurs de
phase aux bornes U2, V2 et W2.
3. Raccordez la résistance de freinage
optionnelle aux bornes BRK+ et BRK-
avec un câble blindé selon la même
procédure que pour le câble moteur.
4. Fixez mécaniquement les câbles à
l’extérieur du variateur.
Pour déterminer la taille de votre variateur, cf. Fusibles,
pertes et tailles.
U2 V2 W2
ENTRÉE
1)
Variateur
SORTIE
U1/L V1/N W1
Moteur
3 ~
V1
U1 W1
PE
PE
L1/L L2/N
3)
L3
2)
BRK+BRK-
Résistance de
freinage
optionnelle ou
bus c.c.
Équipement de décon-
nexion de l’alimenta-
tion (dispositif de
sectionnement) avec
fusibles
1)
L'autre extrémité du conducteur PE doit être mise à la terre
sur le tableau de distribution.
2)
Utilisez un câble de terre séparé si la conductivité du
blindage du câble est insuffisante (inférieure à la conductivité
du conducteur de phase d'un câble) et si le câble ne comporte
pas de conducteur de terre symétrique.
3)
Raccordez le câble de neutre à cet emplacement dans les
installations monophasées.
Taille Couple de
serrage
Section maxi des
fils
Nm (lbf·in)
R0…R2 0,8 (7) 4,0/6,0 mm
2
(10 AWG)
R3 1,7 (15) 10,0/16,0 mm
2
(6 AWG)
R4 2,5 (22) 25,0/35,0 mm
2
(2 AWG)
1
1
3 2
2
