12 Principe de fonctionnement et raccordement des câbles de puissance
Notice d'installation complémentaire ACH550-01+B055+F278
Raccordement des câbles de puissance
2
2
5
4
6
7
6
8
8
3
9
10

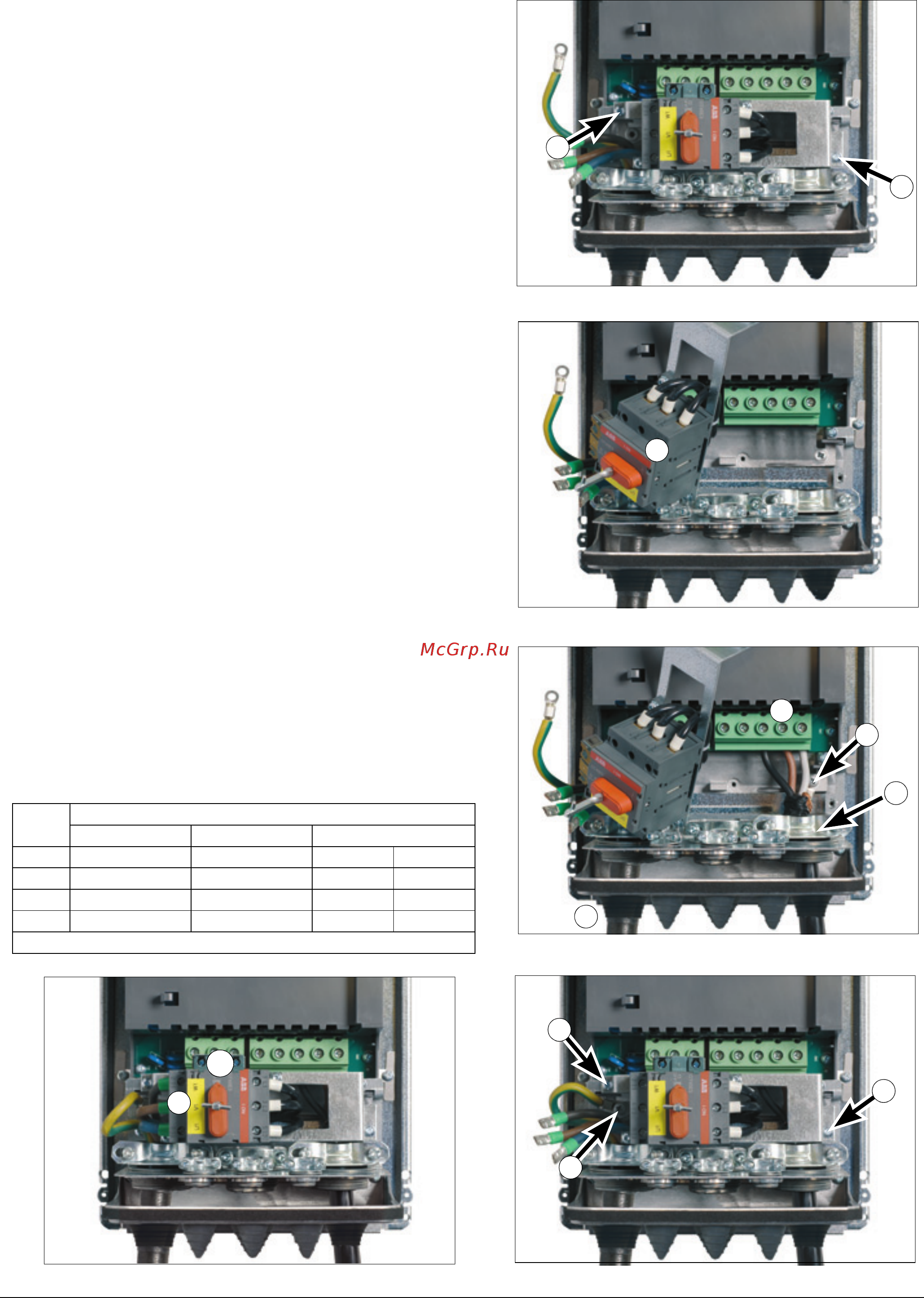

1. Démontez le capot avant comme indiqué dans le
manuel de l'utilisateur.
2. Retirez les deux vis de fixation de la plaque de
montage de l'interrupteur.
3. Tournez la plaque sur le côté.
4. Retirez les passe-fils en caoutchouc et coupez-les
au diamètre requis. Enfilez les passe-fils, extrémité
conique vers le bas, sur les câbles de puissance.
Scellez les passe-fils sur les points d'entrée des
ouvertures de la plaque.
5. Dénudez la gaine externe des câbles sous les
colliers de reprises de masse sur 360°, puis fixez les
colliers sur la partie dénudée des câbles.
6. Tordez le blindage des câbles pour former des
queues de cochon que vous raccordez avec des
cosses de câble sous les vis de terre. Les queues de
cochon doivent être aussi courtes que possible pour
minimiser les perturbations électromagnétiques.
7. Raccordez les conducteurs du câble moteur aux
bornes U2, V2 et W2.
8. Remettez la plaque d'assemblage en place et
resserrez les vis de fixation.
9. Raccordez les conducteurs du câble réseau aux
bornes U1, V1 et W1.
10. Si vous utilisez un contact auxiliaire, raccordez-y les
fils.
11. Raccordez les câbles de commande comme indiqué
dans le manuel de l'utilisateur.
12. Remontez le capot avant.
Taille
Couple de serrage
U1, V1, W1 U2, V2, W2
Terre de protection (PE)
N·m (lbf·ft) N·m (lbf·ft) N·m lbf·ft
R1 0.8 (0.6) 1.4 (1.0) 1.4 1.0
R2 0.8 (0.6) 1.4 (1.0) 1.4 1.0
R3 2 (1.5) 1.8 (1.3) 1.8 1.3
Contact auxiliaire : 0,8 N·m (0,6 lbf·ft)
