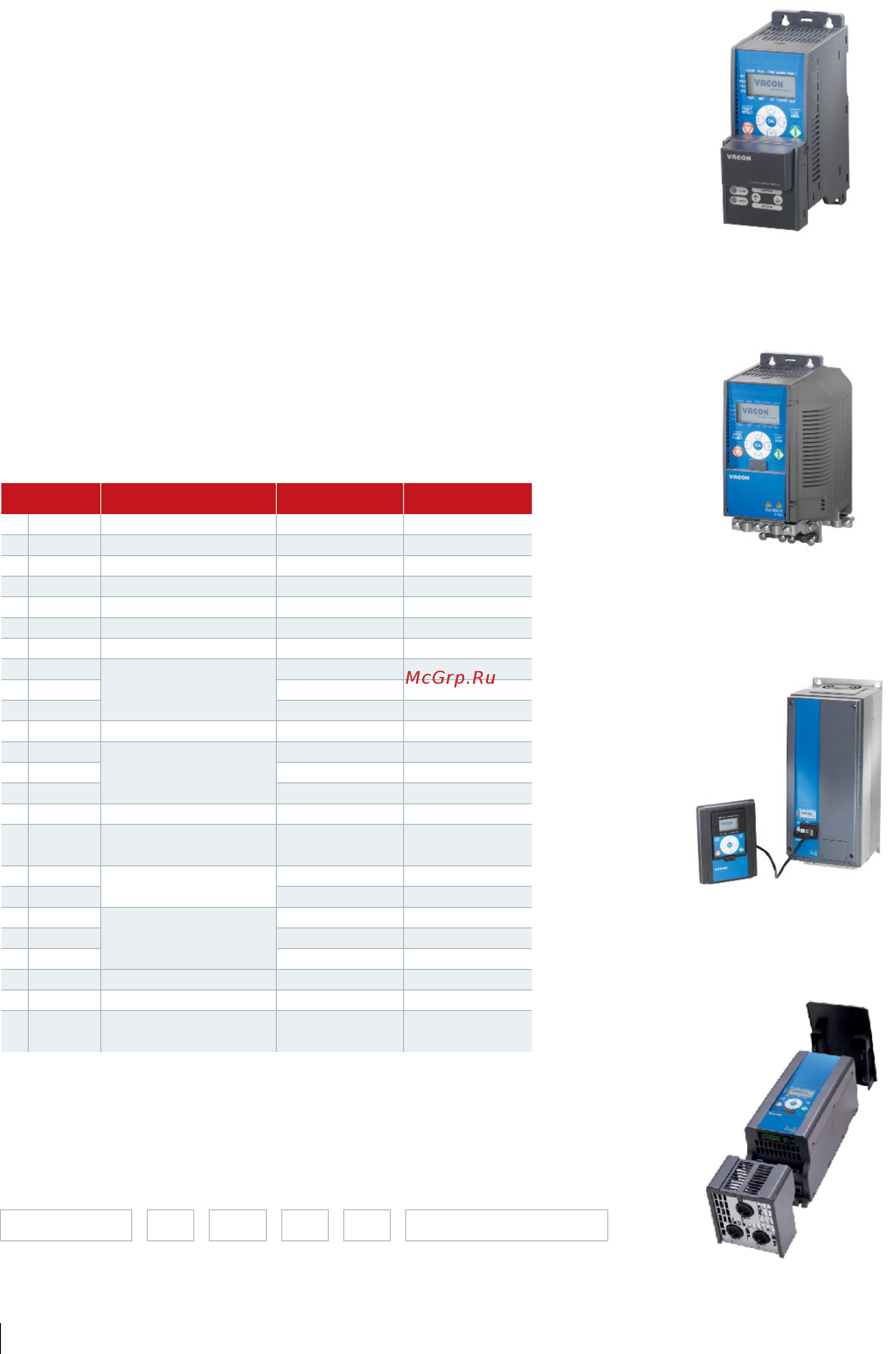

Адаптация ПО
Конфигурация ввода/вывода
VACON® Programming
Продукция серии VACON® 20 имеет встроенные функции ПЛК и программные
инструменты в соответствии с IEC611131-3. Поставляемый по заказу
программный инструмент позволяет пользователю модифицировать
программное обеспечение преобразователя частоты путем редактирования
логики или создавать совершенно новое ПО. Список параметров и настройки
по умолчанию редактируются с помощью отдельного инструмента.
Интерфейс связи с ПК и копирование параметров
Интеллектуальное подключаемое устройство MCA (Micro Communications
Adapter) обеспечивает копирование параметров преобразователей частоты
VACON® 10 и VACON® 20.
Копирование параметров без подключения сетевого питания
Возможность загрузки настроек с ПК непосредственно на MCA без
использования преобразователя частоты
Аппаратный интерфейс для подключения ПК к преобразователю частоты
В VACON® 20 Cold Plate. Копирование параметров осуществляется с ручной
клавиатуры.
Клемма Описание VACON® 20 VACON® 20 CP
1 +10 V
ref
Макс. нагрузка 10 мA
■ ■
2 AI1 0–10 В
■
0–10 В/0(4)–20 мА*
3 GND
■ ■
4 AI2 0–10 В/0(4)–20 мА*
■ ■
5 GND
■ ■
6 24 В
вых.
Макс. 50 мА/CP 100 мА
■ ■
7 GND/DIC*
■ ■
8 DI1
0 – +30 В, R
i
= 12 кОм,
R
i
холодной плиты = 4 кОм
■ ■
9 DI2
■ ■
10 DI3
■ ■
13 DOC Общий цифровой выход
■ ■
14 DI4
0 – +30 В, R
i
= 12 кОм,
R
i
холодной плиты = 4 кОм
■ ■
15 DI5
■ ■
16 DI6
■ ■
18 AO Аналоговый выход 0–10 В/0(4)–20 мА* 0–10 В
20 DO
Открытый коллектор, макс.
нагрузка 48 В/50 мА
■ ■
22 RO 13 – CM
Релейный выход 1
■ ■
23 RO 14 – NO
■ ■
24 RO 22 – NC
Релейный выход 2
■ ■
25 RO 21 – CM
■ ■
26 RO 24 – NO
■ ■
A A – RS485 Modbus RTU
■ ■
B B – RS485 Modbus RTU
■ ■
STO
Выходы S1, G1, S2, G2
Сигнал ОС F+/F-
■
Код типа
VACON 0020 – 3L – 0009 – 4 – CP +
КОДЫ ДОПОЛНИТЕЛЬ-
НЫХ УСТРОЙСТВ
Продукт Входная
фаза
Номиналь-
ный ток
Номи-
нальное
напряже-
ние
Версия + дополнительные устройства
Переходник MCA
Монтажный комплект дополнительной
платы
Комплект для монтажа клавиатуры на
двери
Комплект IP21/NEMA1
* Имеется возможность выбора.
6 Danfoss Drives · DKDD.PB.910.A2.50
