ASX

РАБОЧЕЕ РЕЛЕ ДАВЛЕНИЯ

Этот прибор контролирует давление генератора и поддерживает его между фиксированными максимальными и

минимальными значениями.

Инструкция для настройки:

Электрический выключатель имеет три винта (2-1-3 справа налево)

По достижению установленного давления контакт 2-1 переключается в контакт 2-3.

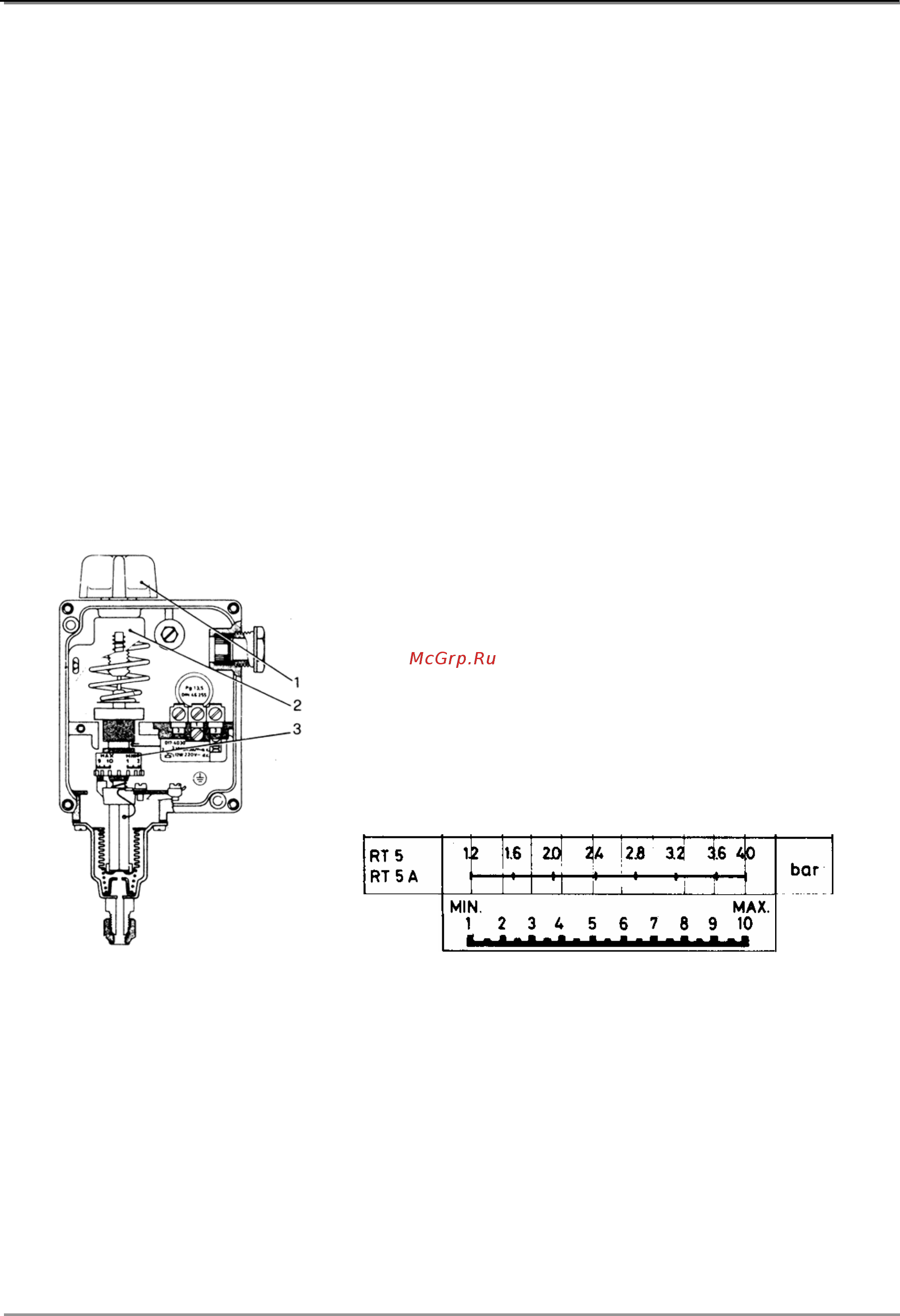

Настройка реле давления (Рис.3)

а) Вращайте регулятор (1) до тех пор, пока указатель (2) не достигнет значения давления, с которого начнёт

работать горелка;

б) Снять крышку реле давления и поставить барабан (3) на выбранном значении для дифференциала

(горелка остановлена) на основе диаграммы на Рис. 4.

Например:

* Тип реле давления RT 5

* Указатель масштаба 9 бар

* Указатель барабана 4 соответствует 2,1 бар

* Запуск горелки 9 бар

* Остановка горелки 11,1 бар

Рис. 3 Рис. 4

ПРЕДОХРАНИТЕЛЬНОЕ РЕЛЕ ДАВЛЕНИЯ

Настраивается на давлении больше максимального давления регулирующего реле давления, но всегда меньше

давления открытия предохранительных клапанов.

Предохранительное реле давления запускается в случае неисправности регулирующего реле давления и

останавливает горелку. Повторный запуск горелки происходит только после того, как давление воды снизится и

выполнена последующая ручная перезарядка на шкафу управления.

Настройка данного реле давления аналогична настройке регулирующего реле давления, но с единственным

различием, заключающимся в том, что необходимо установить указатель барабана на 1, то есть с дифференциалом

практически равным нулю.
