2 КОМПЛЕКТУЮЩИЕ

Водогрейные котлы на перегретой воде снабжены серией комплектующих, которая может быть разделена

следующим образом:

• Приборы безопасности (предохранительный клапан, предохранительные реле уровня,

предохранительный термостат).

• Приборы контроля (индикатор уровня, манометр, отверстие контроля пламени).

• Регулирующие приборы (термостат)

В последующем описании комплектующих, они будут разделены по контролируемой физической величине

(давление и уровень).

2.1 ДАВЛЕНИЕ

МАНОМЕТР (Рис.2)

Манометр типа Бурдон, состоит из металлической трубки с эллиптическим сечением, имеет расплющенную

форму, и согнут в арку. Один из краёв открыт и подсоединён к

внутренней части генератора, чтобы измерять давление; другой край

закрыт и свободен в движении, подсоединён с помощью системы

рычагов к зубчатому сектору, к указателю.

На манометре красным цветом указано проектное давление.

Манометр установлен на трехходовом кране, что позволяет

выполнять следующие действия:

• Соединять котел с манометром (нормальная позиция

функционирования).

• Соединять манометр с окружающей средой (позиция,

необходимая для продувки).

• Соединять манометр и манометр – образец (позиция,

необходимая для контрольного замера).

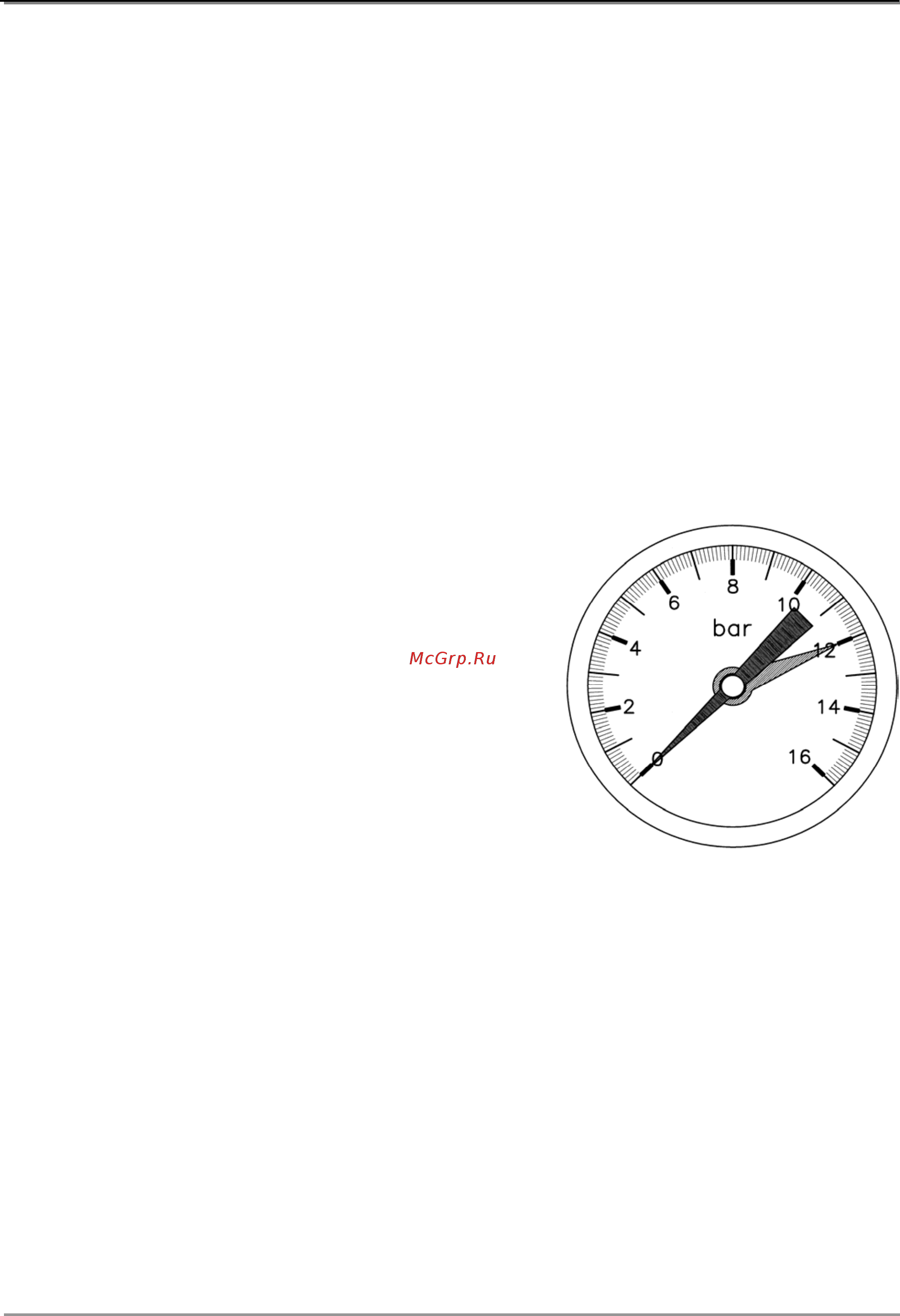

Рис.2
