ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА

2.1.2 Рабочее реле давления

Устройство, управляющее давлением в генераторе и поддерживающее его в заданных пределах.

Инструкции для калибровки.

Электрический выключатель имеет три винта (2

-1-3 справа налево). При достижении заданного

давления контакт 2

-1 соединяется с контактом 2-3.

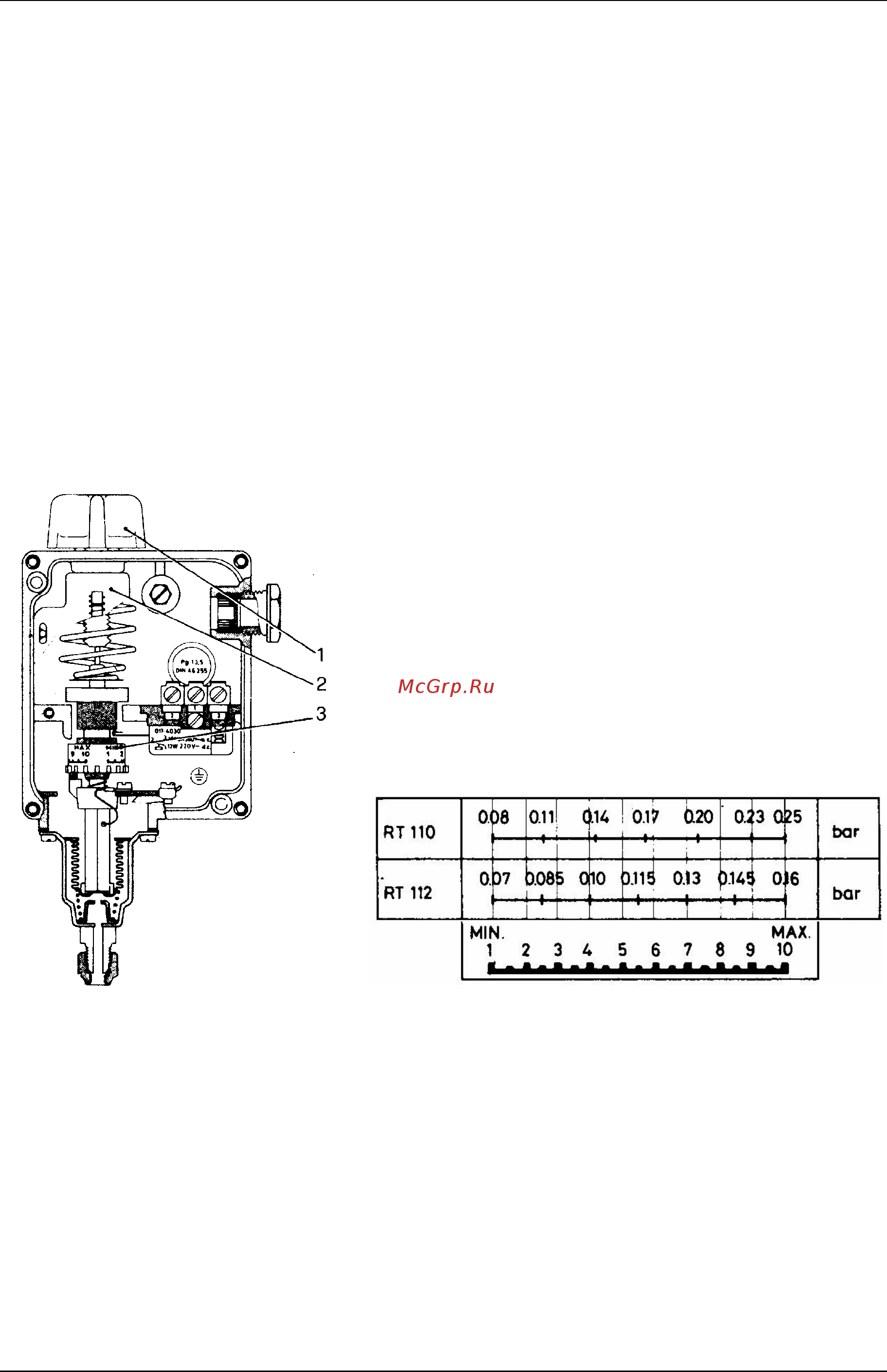

Калибровка реле давления (Рис. 3):

Повернуть регулятор (1) до тех пор, пока стрелка шкалы (2) не установится на значении давления,

на котором следует начать работу.

b) Снять крышку реле давления и разместить барабан (3) на значении, выбранном качестве

дифференциала (остановка горелки) на основе графика, приведенного на Рис. 4.

Пример:

* Тип реле давления:

RT 110

* Стрелка шкалы: 0.5 бар

* Стрелка барабана:

5, что соответствует to 0.15 бар

* Включение горелки:

0.50 бар

* Остановка горелки:

0.65 бар

Рис. 3 Рис. 4

2.1.3 Предохранительное реле давления

Предохранительное реле давления калибруется на давление выше максимального рабочего

давления, но ниже давления открытия предохранительных клапанов

Предохранительное реле давления срабатывает в случае неисправности регулировочного реле

давления: в таком случае горелка останавливается. Новое включение горелки происходит только

после того, как причина остановки была устранена, и с электрической панели управления был

выполнен ручной сброс

Калибровка данного реле давления происходит таким же образом, как и калибровка регулировочного

реле с единственным отличием в том, что стрелка барабана устанавливается на 1, т.е. с практически

нулевым дифференциалом.
