4.6.20 Прокладка кабелей управления

Закрепите стяжками все провода управления на указанном маршруте прокладки управляющего кабеля, как показано на рисунке. Не забудьте

правильно подключить экраны, чтобы обеспечить оптимальную стойкость к электрическим помехам.

соединение периферийной шины

Подключения производятся к соответствующим на плате управления. Подробнее см. соответствующиеинструкции для периферийной шины.

Кабель должен быть проложен по подготовленному каналу внутри преобразователя

частоты и связан с другими проводами цепей управления

(см. рисунки).

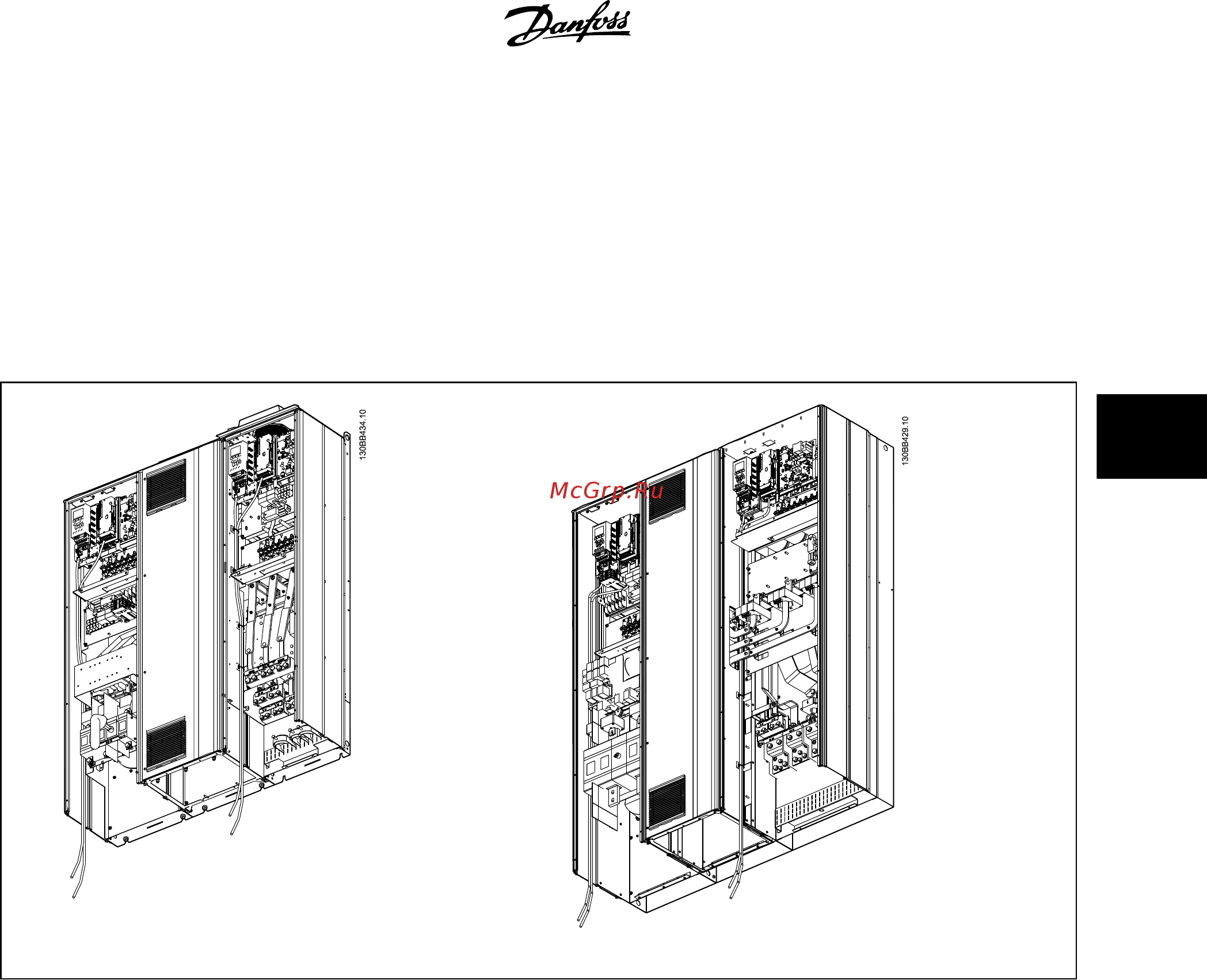

Схема подключения проводки платы управления D11 Схема подключения проводки платы управления E7

4.6.21 Доступ к клеммам управления

Все клеммы кабелей управления расположены под LCP (как на LCP привода, так и фильтра). Доступ к ним осуществляется через дверцу блока.
