3
1.3 ТЕХНИЧЕСКИЕ ДАННЫЕ

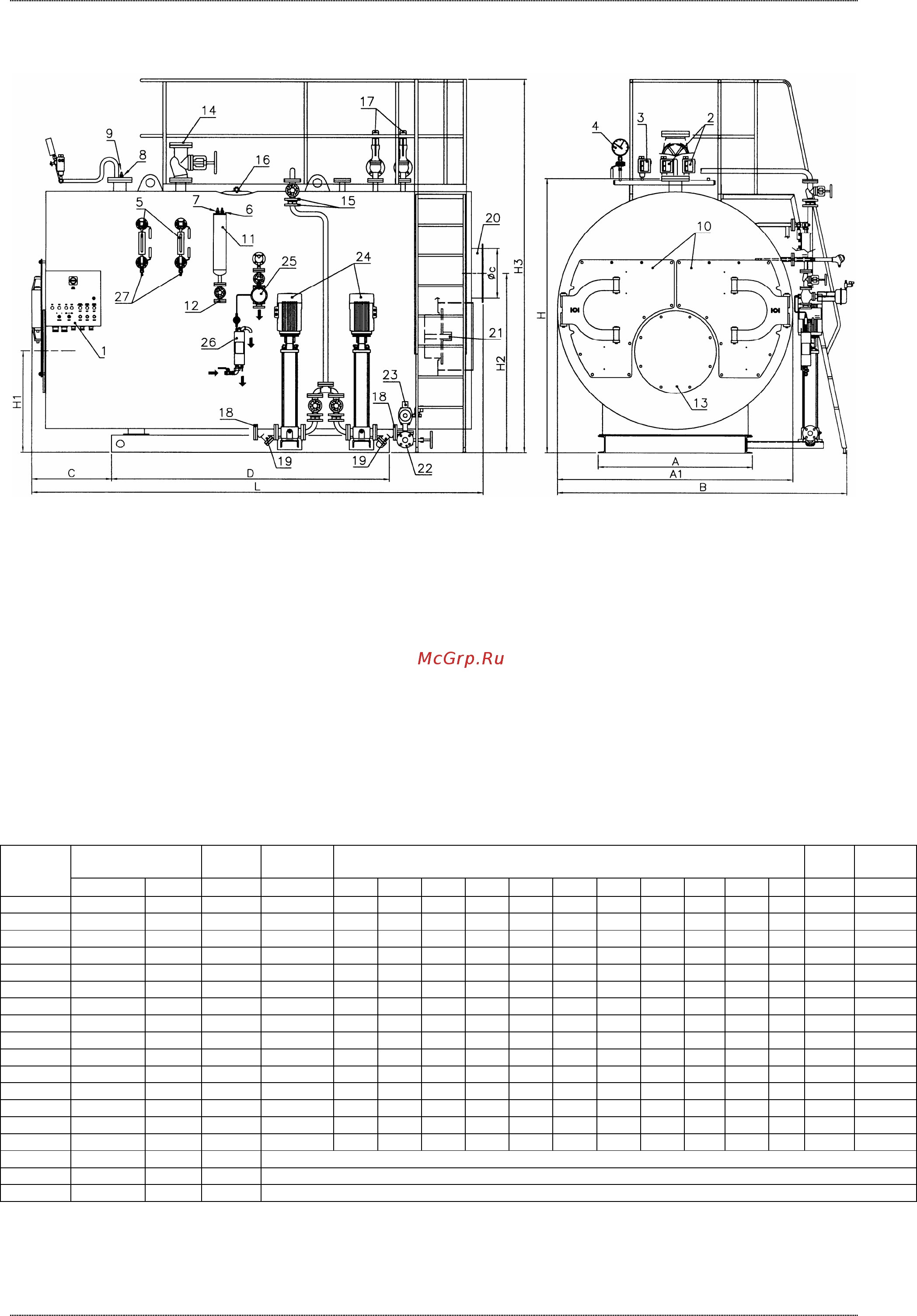

Рис. 1
ОПИСАНИЕ
1 Панель управления
2 Регулируюшее реле давления
3 Предохранительное реле давления
4 Манометр
5 Индикаторы уровня
6 Зонд остановки насоса
7 Зонд работы насоса
8 1
a
зонд уровня предохранителя
безопасности
9 2
a
зонд уровня предохранителя
безопасности
10 Передние дверца
11 Цилиндр для контактных датчиков
12 Слив цилиндра
13 Плита для установки горелки
14 Соединение с главным паровым клапаном
15 Блокирующие клапаны
16 Люк для контроля
17 Предохранительные клапаны
18 Соединение питания
19 Насосный фильтр всасывания
20 Труба дымохода
21 Сигнальная лампочка пламени
22 Дренажное соединение
23 Пневматический дренажный клапан
24 Электронасосы питания
25 Контроль обессоливания
26 Охладитель
27 Дренаж индикаторов уровня
Dati riferiti a pressione di progetto 12 bar / Данные, относящиеся к расчетному давлению 12 бар
Полезная
мощность
Произв.
пара
Противо-
давление.
Размеры
мм
Отбор
пара
Вес
Модель
ккал/час кВт кг/ч мбар A A1 B C D H H1 H2 H3 L
∅c
DN кг
GX 1000 1.000.000
1.162 1.700 5,5 1300
2000
2450
750 2000
2320
875 1520
3200
3600
400
65 6.500
GX 1200 1.200.000
1.395 2.050 7,0 1300
2000
2450
750 2500
2320
875 1520
3200
4100
400
65 7.100
GX 1500 1.500.000
1.744 2.550 7,0 1300
2100
2550
750 2500
2400
900 1570
3300
4100
450
80 8.500
GX 1750 1.750.000
2.035 3.000 7,0 1400
2180
2650
750 2500
2460
915 1620
3350
4100
450
80 9.600
GX 2000 2.000.000
2.326 3.400 8,5 1400
2180
2650
750 3000
2460
915 1620
3350
4600
500
80 10.500
GX 2500 2.500.000
2.907 4.260 8,0 1500
2260
2760
800 3200
2620
990 1720
3500
4900
550
100 11.500
GX 3000 3.000.000
3.488 5.100 9,0 1500
2360
2900
1000
3000
2720
1020
1750
3600
5050
600
100 13.000
GX 3500 3.500.000
4.070 6.000 10,5 1500
2360
2900
1000
3500
2720
1020
1750
3600
5550
600
125 14.300
GX 4000 4.000.000
4.651 6.820 10,0 1600
2460
3000
1070
3500
2880
1115
1950
3780
5700
650
125 16.000
GX 5000 5.000.000
5.814 8.500 10,5 1600
2600
3200
1070
3500
3000
1150
2000
3900
5700
650
125 18.000
GX 6000 6.000.000
6.977 10.000 12,0 1700
2700
3300
1100
4000
3150
1250
2000
4050
6300
700
150 21.000
GX 7000 7.000.000
8.140 12.000 12,0 1800
2860
3460
1100
4500
3350
1310
2150
4250
6750
800
150 24.000
GX 8000 8.000.000
9.302 13.600 14,0 1800
2860
3460
1100
5000
3350
1310
2150
4250
7250
800
150 26.500
GX 9000 9.000.000
10.465
15.300 14,0 1900
3000
3600
1200
5100
3500
1365
2300
4400
7350
900
200 30.000
GX 10000
10.000.000
11.628
17.000 15,0 1900
3150
3750
1200
5200
3650
1400
2350
4550
7600
900
200 33.000
GX 12000
12.000.000
13.953
20.400
per i dati tecnici contattare il nostro ufficio commerciale / Для получения технических данных связывайтесь с нашим торговым отделом
GX 13000
13.000.000
15.116
22.100
per i dati tecnici contattare il nostro ufficio commerciale / Для получения технических данных связывайтесь с нашим торговым отделом
GX 15000
15.000.000
17.442 25.000
per i dati tecnici contattare il nostro ufficio commerciale / Для получения технических данных связывайтесь с нашим торговым отделом
