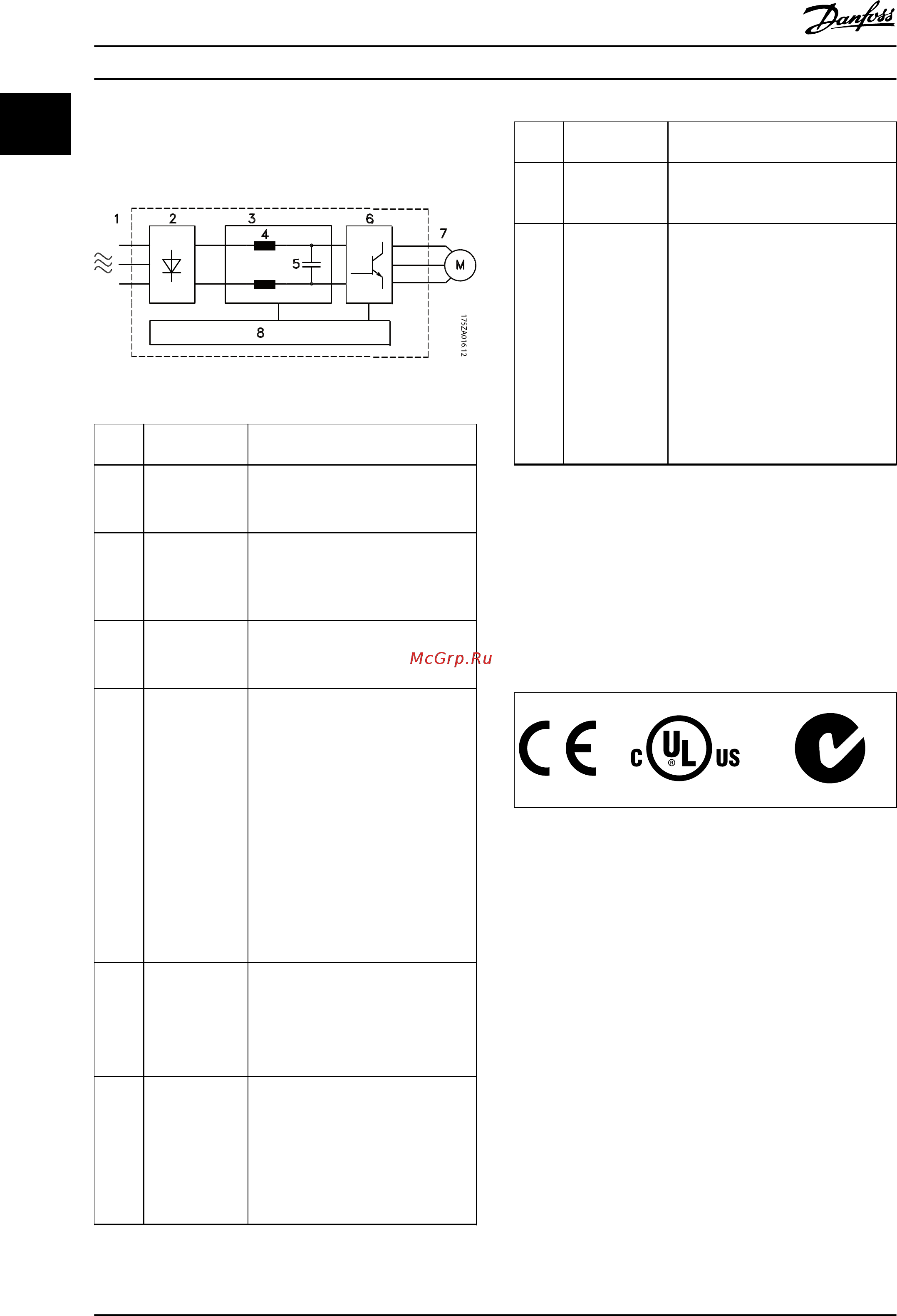

На Рисунок 1.3 представлена блок-схема внутренних
компонентов преобразователя частоты. Описание их
функций см. в Таблица 1.2.
Рисунок 1.3 Блок-схема преобразователя частоты
Облас
ть
Название Функции
1
Вход сетевого
питания
•
3-фазное питание
преобразователя частоты от сети
переменного тока.
2 Выпрямитель
•
Выпрямительный мост
преобразовывает переменный
ток на входе в постоянный ток
для подачи питания на инвертор.
3
Шина
постоянного
тока
•
Промежуточная цепь шины
постоянного тока использует
постоянный ток.
4
Реакторы
постоянного
тока
•
Фильтруют напряжение
промежуточной цепи
постоянного тока.
•
Обеспечивают защиту от
переходных процессов в сети.
•
Уменьшают эффективное
значение тока.
•
Повышают коэффициент
мощности, передаваемой
обратно в сеть.
•
Уменьшают гармоники на входе
переменного тока.
5
Конденсаторная
батарея
•
Сохраняет энергию постоянного
тока.
•
Обеспечивает защиту от скачков
при краткосрочной потере
мощности.
6 Инвертор
•
Преобразовывает постоянный
ток в переменный ток на выходе
с формой колебаний,
регулируемой широтно-
импульсной модуляцией (ШИМ),
для управления
электродвигателем.
Облас
ть
Название Функции
7
Выходной
сигнал на
двигатель
•
Регулируемое 3-фазное выходное
питание на двигатель.
8
Управляющая
схема
•
Выполняет мониторинг входного
питания, внутренней обработки,
выходного тока и тока двигателя
для обеспечения эффективности
работы и управления.
•
Выполняет мониторинг и
исполнение команд интерфейса
пользователя и внешних команд.
•
Обеспечивает вывод состояния и
контроль работы.
Таблица 1.2 Пояснения к Рисунок 1.3
1.4.4 Типы корпусов и их номинальная
мощность
Типы корпусов и значения номинальной мощности
преобразователей частоты см. в глава 8.9 Номинальная
мощность, масса и размеры.
1.5
Разрешения и сертификаты
Имеются и другие разрешения и сертификаты.
Обратитесь к партнеру Danfoss в вашем регионе.
Преобразователи частоты с типом корпуса T7 (525–690
В) имеют сертификации UL только для устройств,
рассчитанных на 525–600 В.
Преобразователь частоты удовлетворяет требованиям
UL508C, касающимся тепловой памяти. Подробнее см.
раздел Тепловая защита двигателя в руководстве по
проектированию соответствующего продукта.
Сведения об условиях соответствия Европейскому
соглашению о международной перевозке опасных
грузов по внутренним водным путям (ADN) см. в
разделе Установка в соответствии ADN (ADN-compliant
Installation) в соответствующем руководстве по
проектированию.
