31

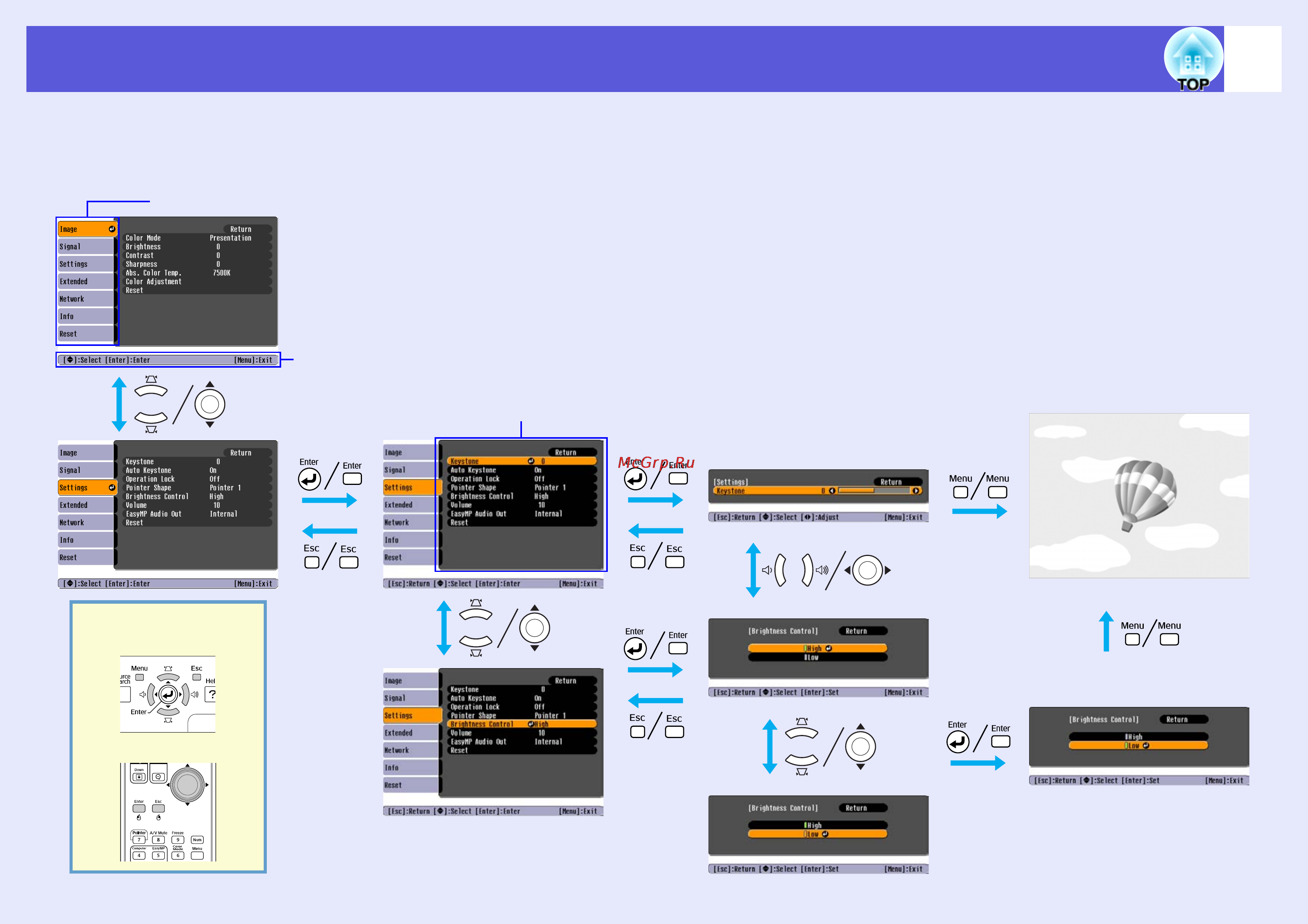

Использование меню настройки
A
Осуществление выбора
в основном меню
C
Изменение
выбранного пункта
B
Осуществление
выбора в меню
нижнего уровня
Основное меню
Меню нижнего уровня
(Настройки)
Пояснения
Выбор настройки для изменения
Использование пульта
Использование панели
Используемые
D
Выход
