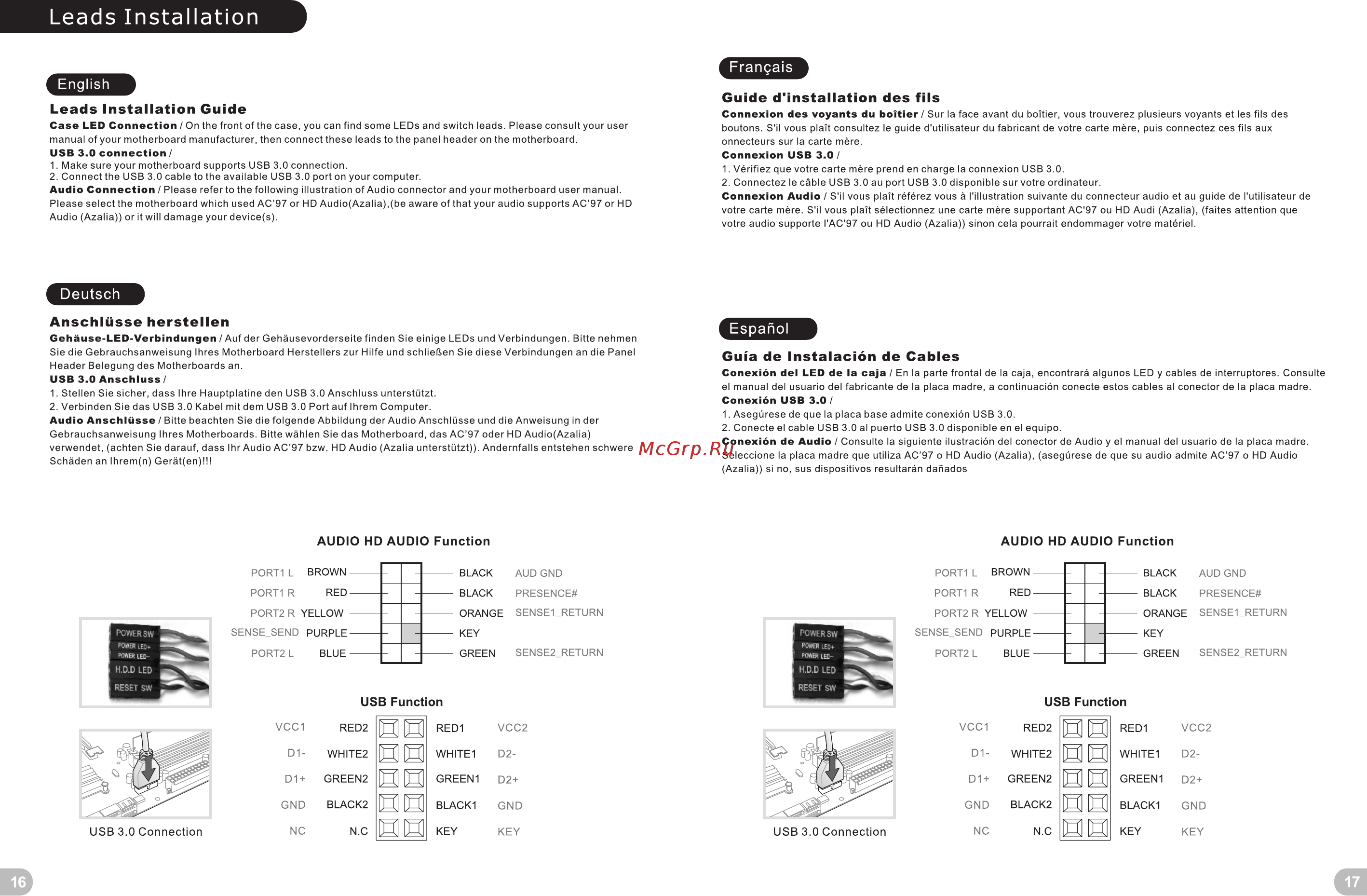

Leads Installation English Guide d installation des fils Leads Installation Guide Case LED Connection On the front of the case you can find some LEDs and switch leads Please consult your user manual of your motherboard manufacturer then connect these leads to the panel header on the motherboard Connexion des voyants du boîtier Sur la face avant du boîtier vous trouverez plusieurs voyants et les fils des boutons S il vous plaît consultez le guide d utilisateur du fabricant de votre carte mère puis connectez ces fils aux onnecteurs sur la carte mère USB 3 0 connection Connexion USB 3 0 1 Make sure your motherboard supports USB 3 0 connection 2 Connect the USB 3 0 cable to the available USB 3 0 port on your computer Audio Connection Please refer to the following illustration of Audio connector and your motherboard user manual Please select the motherboard which used AC 97 or HD Audio Azalia be aware of that your audio supports AC 97 or HD Audio Azalia or it will damage your device s 1 Vérifiez que votre carte mère prend en charge la connexion USB 3 0 2 Connectez le câble USB 3 0 au port USB 3 0 disponible sur votre ordinateur Connexion Audio S il vous plaît référez vous à l illustration suivante du connecteur audio et au guide de l utilisateur de votre carte mère S il vous plaît sélectionnez une carte mère supportant AC 97 ou HD Audi Azalia faites attention que votre audio supporte l AC 97 ou HD Audio Azalia sinon cela pourrait endommager votre matériel Deutsch Anschlüsse herstellen Gehäuse LED Verbindungen Auf der Gehäuse Vorderseite finden Sie einige LEDs und Verbindungen Bitte nehmen Sie die Gebrauchsanweisung Ihres Motherboard Herstellers zur Hilfe und schließen Sie diese Verbindungen an die Panel Header Belegung des Motherboards an USB 3 0 Anschluss 1 Stellen Sie sicher dass Ihre Hauptplatine den USB 3 0 Anschluss unterstützt 2 Verbinden Sie das USB 3 0 Kabel mit dem USB 3 0 Port auf Ihrem Computer Audio Anschlüsse Bitte beachten Sie die folgende Abbildung der Audio Anschlüsse und die Anweisung in der Gebrauchsanweisung Ihres Motherboards Bitte wählen Sie das Motherboard das AC 97 oder HD Audio Azalia verwendet achten Sie darauf dass Ihr Audio AC 97 bzw HD Audio Azalia unterstützt Andernfalls entstehen schwere Schäden an Ihrem n Gerät en Español Guía de Instalación de Cables Conexión del LED de la caja En la parte frontal de la caja encontrará algunos LED y cables de interruptores Consulte el manual del usuario del fabricante de la placa madre a continuación conecte estos cables al conector de la placa madre Conexión USB 3 0 1 Asegúrese de que la placa base admite conexión USB 3 0 2 Conecte el cable USB 3 0 al puerto USB 3 0 disponible en el equipo Conexión de Audio Consulte la siguiente ilustración del conector de Audio y el manual del usuario de la placa madre Seleccione la placa madre que utiliza AC 97 o HD Audio Azalia asegúrese de que su audio admite AC 97 o HD Audio Azalia si no sus dispositivos resultarán dañados AUDIO HD AUDIO Function AUDIO HD AUDIO Function PORT1 L BROWN BLACK AUD GND PORT1 L BROWN BLACK PORT1 R BLACK PRESENCE PORT1 R RED BLACK RED PORT2 R YELLOW SENSE_SEND PURPLE PORT2L BLUE ORANGE SENSEI RETURN GREEN SENSE2_RETURN USB 3 0 Connection SENSE2_RETURN PORT2 L BLUE GREEN USB Function VCC1 VCC2 REDI VCC2 WHITE1 D2 D1 GREEN1 D2 GND BLACK1 GND KEY KEY D2 D1 D2 GND KEY NC NC SENSE1_RETURN SENSE_SEND PURPLE KEY KEY D1 GND PRESENCE PORT2 R YELLOW ORANGE USB Function VCCI AUD GND D1 USB 3 0 Connection
