Траверса для подъема блока (стержень или
труба максимальным диаметром 25 мм),
рассчитанная на подъем не менее 400 кг.
•
Кран или иной подъемник для установки
преобразователя частоты на место.
•
Для установки блока типоразмера E1 в
корпусах типа IP21 и IP54 требуется ключ Torx
T50.
5.2.6 Общие соображения
Доступ к проводам
Убедитесь в наличии достаточного пространства для
доступа к кабелям с возможностью их изгибания.
Поскольку корпус IP00 открыт снизу, кабели
необходимо крепить к задней панели корпуса, в
котором монтируется преобразователь частоты.
УВЕДОМЛЕНИЕ
Все кабельные наконечники/муфты должны быть
установлены в пределах ширины контактной шины.
Свободное пространство
Убедитесь в наличии свободного пространства над и
под преобразователем частоты, достаточного для
притока воздуха и подвода кабелей. Кроме того,
необходимо предусмотреть достаточно места перед
блоком для открывания дверцы панели.
105
298
[11.7]
404
[15.9]
130BC519.10

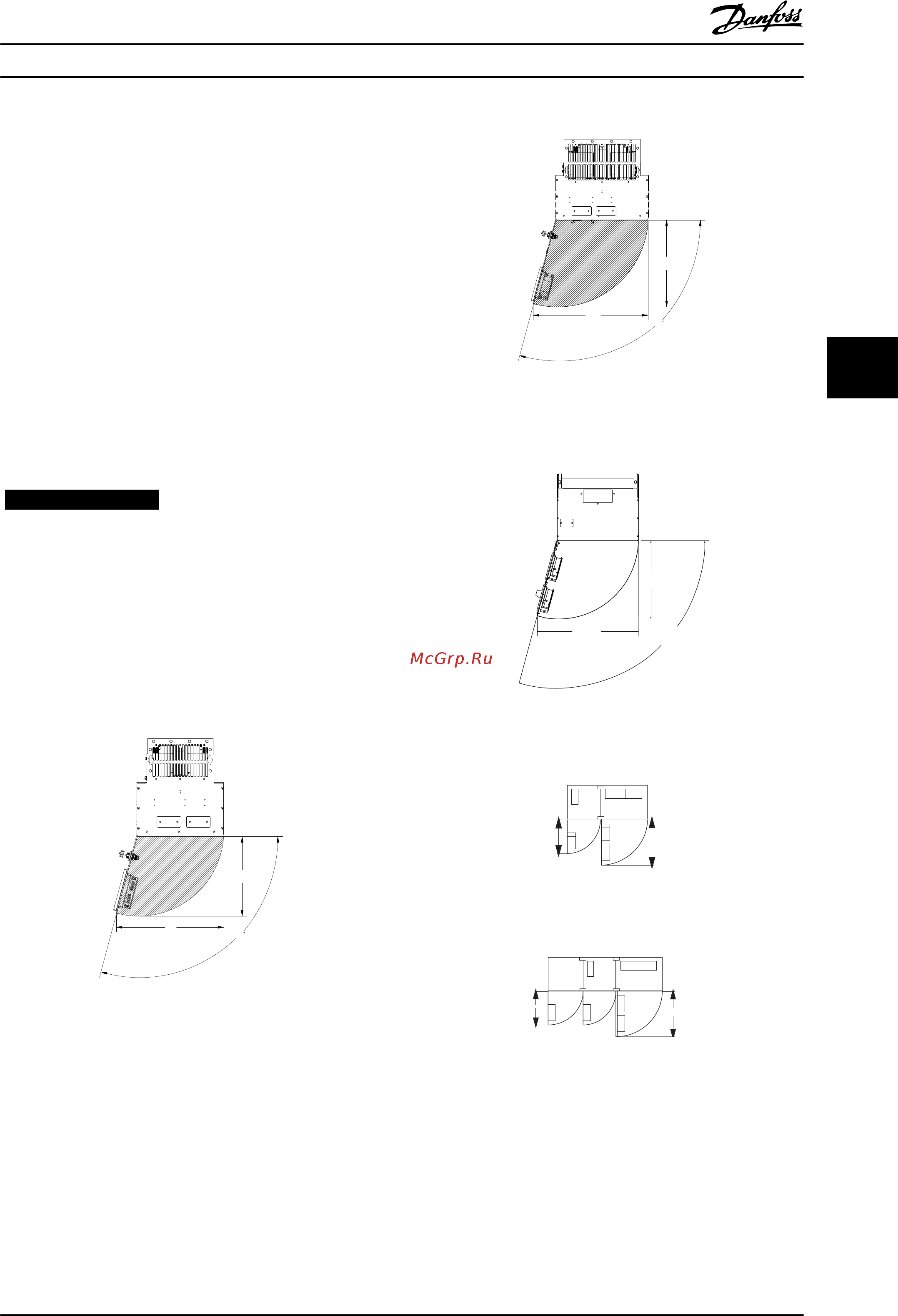

Рисунок 5.11 Пространство перед корпусом типа IP21/IP54,
типоразмеры D1h, D5h и D6h.
130BC520.10
105
523
[20.6]
395
[15.6]
Рисунок 5.12 Пространство перед корпусом типа IP21/IP54,
типоразмеры D2h, D7h и D8h.
748
(29.5)
579
(22.8)
176FA276.12
≤105,0°
Рисунок 5.13 Пространство перед корпусом типа IP21/IP54,
типоразмер E1
130BB003.13
578
(22.8)
776
(30.6)
Рисунок 5.14 Пространство перед корпусом типа IP21/IP54,
типоразмер F1.
2X578
[22.8]
776
[30.6]
130BB004.13
Рисунок 5.15 Пространство перед корпусом типа IP21/IP54,
типоразмер F3.
Монтаж
Руководство по проектированию VLT
®
AQUA Drive FC 202
MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 107
