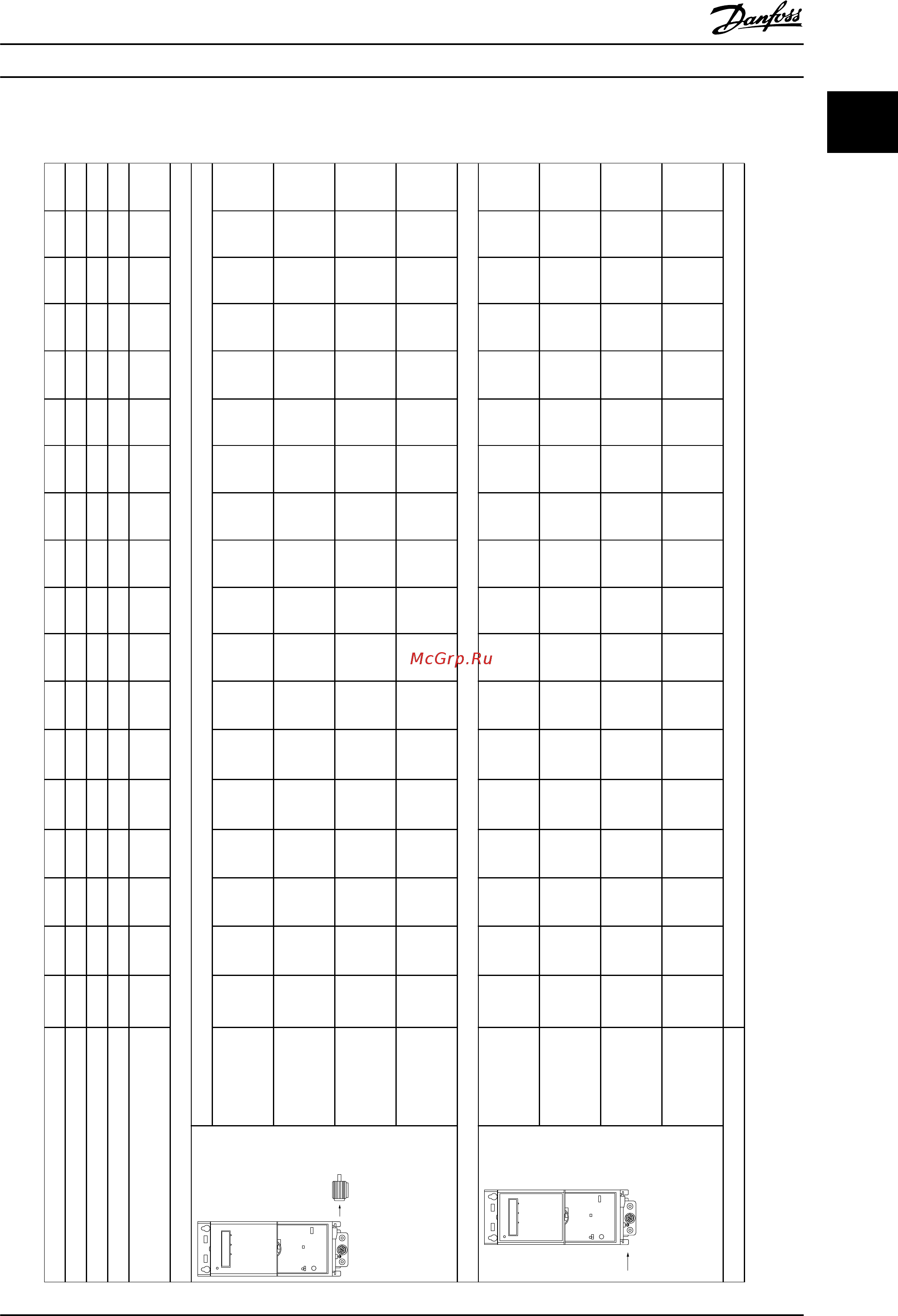

Danfoss HVAC Basic Drive FC101 131N0187 [38/49] Питание от сети 3 x 380 480 в перем тока
![Danfoss HVAC Basic Drive FC101 131N0187 [38/49] Питание от сети 3 x 380 480 в перем тока](/views2/1558099/page38/bg26.png)
1.7.2 Питание от сети 3 x 380–480 В перем. тока
Преобразователь частоты PK37 PK75 P1K5 P2K2 P3K0 P4K0 P5K5 P7K5 P11K P15K P18K P22K P30K P37K P45K P55K P75K P90K
Типовая мощность на валу [кВт] 0,37 0,75 1,5 2,2 3,0 4,0 5,5 7,5 11,0 15,0 18,5 22,0 30,0 37,0 45,0 55,0 75,0 90,0
Типовая мощность на валу [л.с.] 0,5 1,0 2,0 3,0 4,0 5,0 7,5 10,0 15,0 20,0 25,0 30,0 40,0 50,0 60,0 70,0 100,0 125,0
Габарит
корпуса IP20 H1 H1 H1 H2 H2 H2 H3 H3 H4 H4 H5 H5 H6 H6 H6 H7 H7 H8
Макс. поперечное сечение кабеля в
клеммах
(сеть, двигатель) [мм²/AWG]
4/10 4/10 4/10 4/10 4/10 4/10 4/10 4/10 16/6 16/6 16/6 16/6 35/2 35/2 35/2 50/1 95/0 120/25
0MCM
Выходной ток
RELAY 2
130BB632.10
40 °C температура окружающей среды
Непрерывный
(3
x 380–440 В)
[A]
1,2 2,2 3,7 5,3 7,2 9,0 12,0 15,5 23,0 31,0 37,0 42,5 61,0 73,0 90,0 106,0 147,0 177,0
Прерывистый
(3
x 380–440 В)
[A]
1,3 2,4 4,1 5,8 7,9 9,9 13,2 17,1 25,3 34,0 40,7 46,8 67,1 80,3 99,0 116,0 161,0 194,0
Непрерывный
(3
x 440–480 В)
[A]
1,1 2,1 3,4 4,8 6,3 8,2 11,0 14,0 21,0 27,0 34,0 40,0 52,0 65,0 80,0 105,0 130,0 160,0
Прерывистый
(3
x 440–480 В)
[A]
1,2 2,3 3,7 5,3 6,9 9,0 12,1 15,4 23,1 29,7 37,4 44,0 57,2 71,5 88,0 115,0 143,0 176,0
Макс. входной ток
RELAY 2
130BB633.10
Непрерывный
(3 x 380–440 В)
[A]
1,2 2,1 3,5 4,7 6,3 8,3 11,2 15,1 22,1 29,9 35,2 41,5 57,0 70,0 84,0 103,0 140,0 166,0
Прерывистый
(3
x 380–440 В)
[A]
1,3 2,3 3,9 5,2 6,9 9,1 12,3 16,6 24,3 32,9 38,7 45,7 62,7 77,0 92,4 113,0 154,0 182,0
Непрерывный
(3
x 440–480 В)
[A]
1,0 1,8 2,9 3,9 5,3 6,8 9,4 12,6 18,4 24,7 29,3 34,6 49,2 60,6 72,5 88,6 120,9 142,7
Прерывистый
(3
x 440–480 В)
[A]
1,1 2,0 3,2 4,3 5,8 7,5 10,3 13,9 20,2 27,2 32,2 38,1 54,1 66,7 79,8 97,5 132,9 157,0
Плавкие предохранители См. 1.3.6
Предохранители
Таблица 1.31
Краткое руководство
Краткое руководство по приводу VLT
®
HVAC Basic Drive
MG18A450 – VLT
®
является зарегистрированным товарным знаком компании Danfoss
37
