9. Правый канал - Hi-Z / линейный вход
Этот 1/4¨ входной разъем может быть использован как инструментальный Hi-Z вход (для гитары, баса
и т.д.) или для подключения источкника сигнала линейного уровня. Вход является балансным, но
допускает подключение как балансного, так и небалансного сигналов.
10. Левый канал - 1/8¨ микрофонный вход
Подключайте к этому гнезду микрофоны с 1/8¨ разъемом.
11. Левый канал - Hi-Z / линейный / микрофонный вход
Используйте XLR коннектор для микрофонов, или сбалансированного линейного сигнала.
Находящееся в центре этого кобинированного разъема гнездо типа 1/4¨ джек, служит для
подключения Hi-Z инструментов (гитары или баса), или как линейный вход. Вход является
балансным, но допускает подключение как балансного, так и небалансного сигналов.

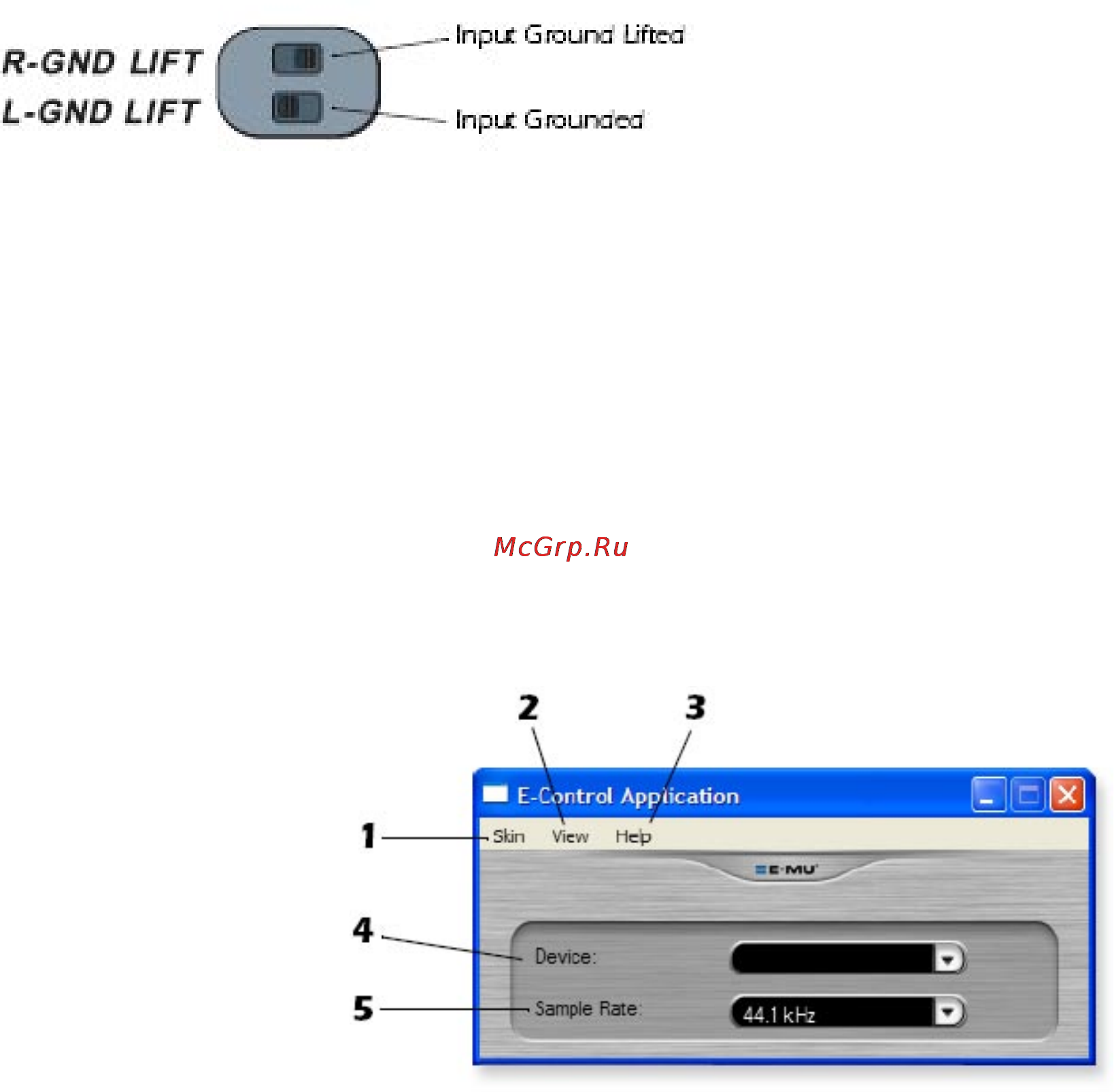

Переключатель Ground Lift
Этот переключатель “ground lift” находится в нижней части прибора и работает на оба аналоговых
входа. Он предназначен для развязки цепи заземления, если оно неправильно организовано в сети
переменного тока и входящий сигнал содержит шум.
Заземление переключено, если тумблер находится в положении, при котором метка GND закрыта.
ПРИМЕЧАНИЕ ДЛЯ ПОЛЬЗОВАТЕЛЕЙ PC:
Когда используется порт USB 1.1, производительность ограничивается до 16-bit и 44.1/48 kHz при записи и
воспроизведении.
КОНТРОЛЬНАЯ ПАНЕЛЬ E-MU USB
После успешной инсталляции аудиодрайверов, запустите контрольную панешь E-MU USB. Её можно
найти следующим образом:
• В системе Windows: пиктограмма контрольной панеши E-MU USB видна в правом нижнем углу
рабочего стола на диспетчере задач. Её также можно найти в меню “Пуск --> Программы --> Creative
Professional...”
• В системе Mac OS X контрольная панель E-MU USB запускается из директории “Applications”. Вы
также можете пользоваться иконкой на рабочем столе.
1. Skin
Этот пункт меню позволяет менять внешний
вид контрольной панели.
2. View
Здесь можно скрыть приложение контрольной
панели (используйте также клавиатурное
сочетание Ctrl+H в Windows). Развернуть окно
приложения можно щелчком на иконке E-MU
в системном трее (Windows), или щелчком на
иконке E-MU в док-панели (OS X).
3. Help
В этом меню содержатся ссылки на информацию о версии E-MU 0202 USB 2.0, вызов справки,
проверка доступных обновлений.
4. Device
Этот селектор позволяет выбирать для управления определённое устройство, если вы используете
несколько карт E-MU.
5. Sample Rate
Этим селектором можно задавать фиксированную частоту дискретизации: 44.1kHz, 48kHz, 88.2kHz,
96kHz, 176.4kHz or 192kHz.
