5. Ввод в эксплуатацию и работа

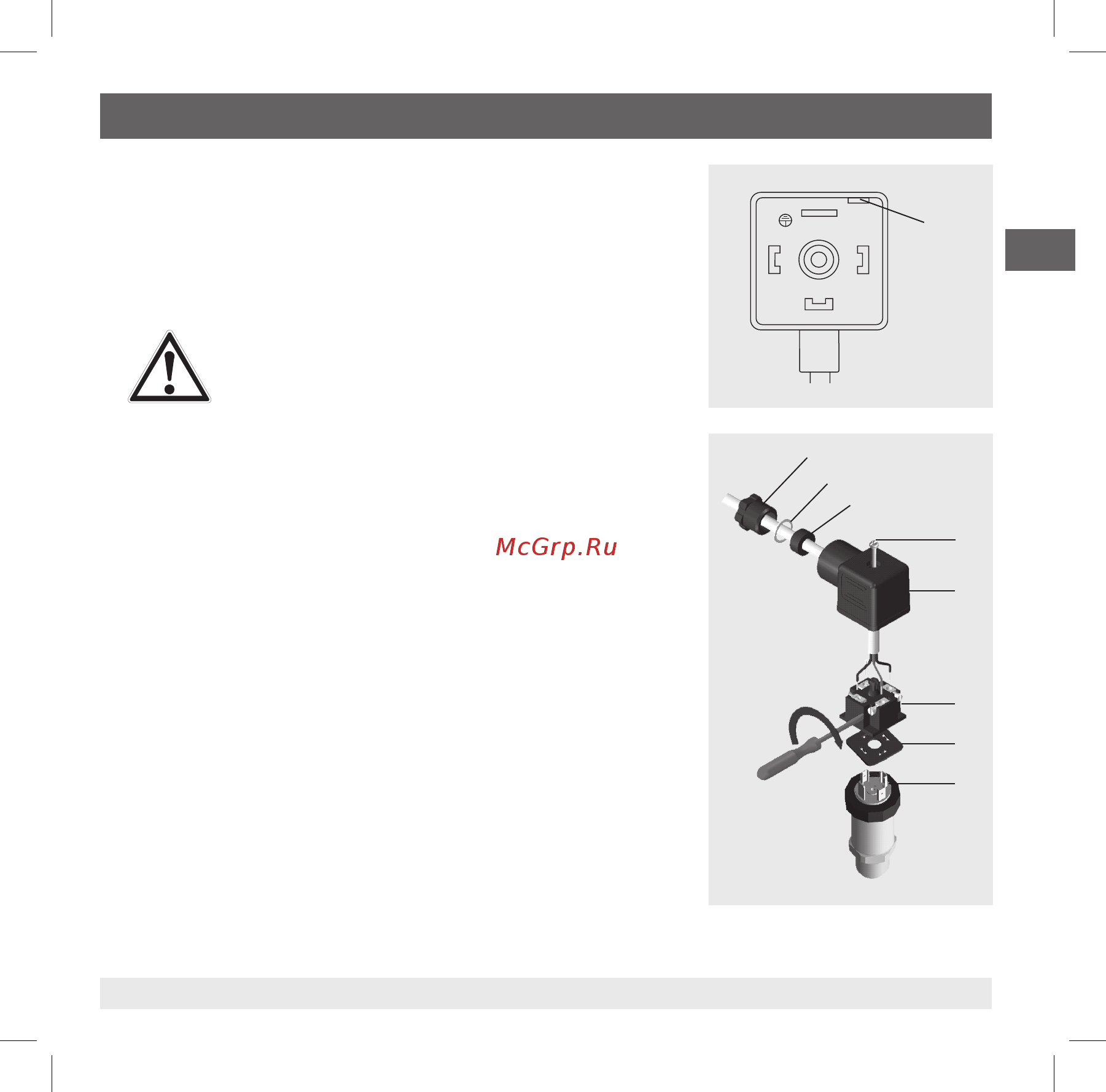

5.3 Установка углового разъема DIN 175301-803

1. Ослабьте винт (1).

2. Ослабьте кабельный ввод с уплотнением (2).

3. Рассоедините угловой разъем (5) + (6).

4. ВНИМАНИЕ!

Некорректный монтаж

Риск повреждения уплотнения углового корпуса.

▶

Не пытайтесь извлечь клеммный блок (6),

выталкивая его через резьбовое отверстие (1) или

кабельный ввод с уплотнением (2).

Через монтажное отверстие (D) подденьте клеммный блок (6) и

извлеките его из углового корпуса (5).

5. Проденьте кабель сквозь кабельный ввод с уплотнением (2), кольцо

(3), уплотнение (4) и угловой корпус (5).

6. Подсоедините проводники кабеля к клеммному блоку (6) в

соответствии со схемой соединений.

7. Вставьте клеммный блок (6) в угловой корпус (5) и прижмите.

8. Кабельный ввод с уплотнением и уплотнения должны быть

правильно установлены и не иметь повреждений, чтобы

обеспечивать пылевлагозащиту.

9. Плотно затяните кабельный ввод с уплотнением (2) на кабеле.

10. Установите плоскую прокладку (7) поверх штырькового соединения

прибора.

11. Соедините угловой разъем (5) + (6).

12. Закрутите винт (1).
