6. Ввод в эксплуатацию, работа

Электрическое соединение

Данные приборы рассчитаны на эксплуатацию при безопасном

сверхнизком напряжении (SELV). При сборке схемы прибора учитывайте

технические характеристики данных приборов. Если имеется датчик с

преобразователем, то, как правило, преобразователь должен работать с

диапазоном, находящимся в середине измерительного диапазона, так как

значения процесса могут выходить за рамки диапазона. Для электронных

компонентов преобразователя важно, чтобы температура окружающего

воздуха была стабильной.

Преобразователи дифференциального давления должны работать при

постоянном рабочем напряжении (± 0,2 В). Ответственность за

предотвращение всплесков тока/напряжения при включении и выключении

напряжения питания лежит на заказчике.

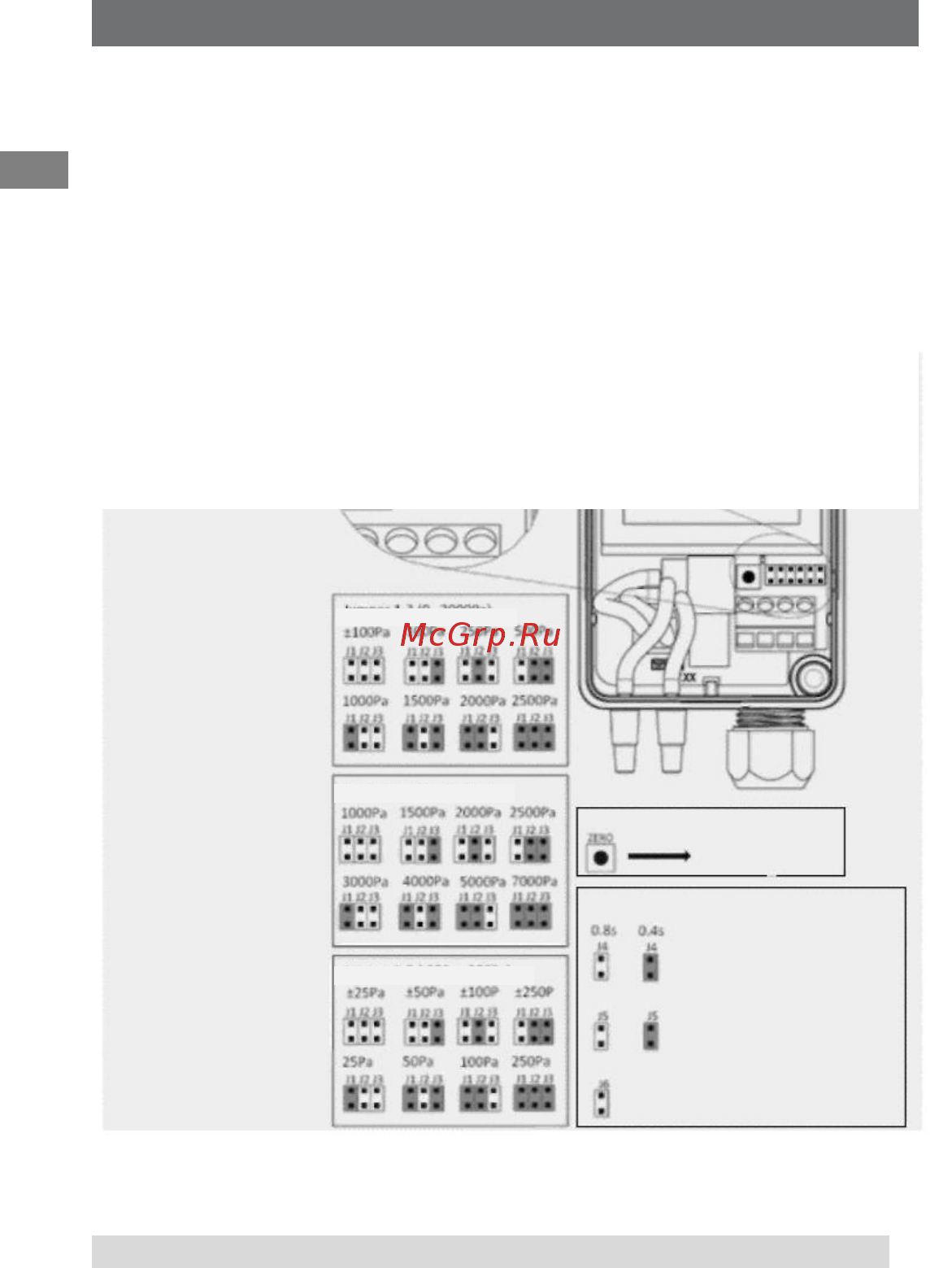

Схема подключения

Обнуление: нажмите на кнопку

Светодиод:

Загорается

Обнуление

Перемычка 4–6

Перемычка 1–3 (-250...+250 Па)

Перемычка 1–3 (0...7000 Па)

Перемычка 1–3 (0...2000 Па)

Установка времени включения

Выбор единицы

Примечание: Чтобы

изменить единицу

измерения, нажмите на

кнопку ZERO. Перемычка

должна быть в положении 5.

После настройки

удалите перемычку.

Не используется
